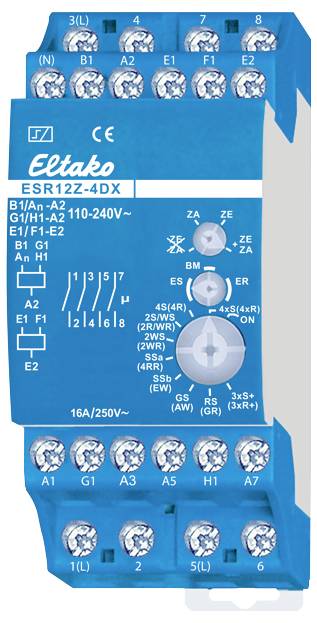

Eltako ESR12Z-4DX/110-240V Stroomstootschakelaar DIN-rail 4x NO 16 A 2000 W 1 stuk(s)

Met 4 onafhankelijke contacten, elk 1 NO-contact potentiaalvrij 16A/250V AC, 230V-LED-lampen tot 600W, gloeilampen 2000W. Stand-byverlies slechts 0,03-0,4 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 2 modules = 36 mm breed, 58 mm diep. Met de gepatenteerde Eltako-duplex-technologie (DX) kunnen 3 van de 4 normaal potentiaalvrije contacten bij het schakelen van 230V-wisselspanning 50 Hz toch in nuldoorgang schakelen en daarmee de slijtage drastisch verminderen. Sluit daarvoor simpelweg de N-kabel aan op de klem (N) en de buitengeleiders op 1(L), 3(L) of 5(L). Hierdoor ontstaat een extra stand-byverlies van slechts 0,1 watt. Als het contact wordt gebruikt voor het besturen van schakelapparaten die zelf niet schakelen bij nuldoorgang, mag (N) niet worden aangesloten, omdat de extra sluitvertraging anders het tegenovergestelde veroorzaakt. Lokale universele stuurspanning 110-240V AC. Met extra universele spannings-stuuringangen centraal aan en uit voor 8-230 V AC, galvanisch gescheiden van de lokale stuuringangen. Met extra groepsstuuringangen aan en uit voor 8-230 V AC. Hetzelfde potentieel als de lokale stuuringangen. Via de groepsstuuringangen kunnen groepen van deze stroomstootschakelaars in een centrale besturingsinstallatie afzonderlijk worden aangestuurd. Voedingsspanning zoals de lokale stuurspanning. Door het gebruik van een bistabiel relais is er ook in ingeschakelde toestand geen spoelvermogensverlies en geen opwarming hierdoor. Wacht na de installatie de automatische korte synchronisatie af alvorens geschakelde verbruikers op het lichtnet aan te sluiten. Centrale commando's hebben altijd voorrang, de lokale stuuringangen zijn tijdens het centrale commando geblokkeerd. Bij uitval van de voedingsspanning wordt gedefinieerd uitgeschakeld. Met de bovenste draaischakelaar kan deze stroomstootschakelaar geheel of gedeeltelijk van de centrale besturing worden uitgesloten: Ze+ZA = centraal aan en centraal uit actief, ze = alleen centraal aan, ZA = alleen centraal uit actief, ze+ZA doorgestreept = geen centrale besturing actief. Met de middelste draaischakelaar worden voor HEM en HIJ de functies van de onderste draaischakelaar voorgeselecteerd. Met DEZE worden de klemfuncties gekozen. Als BM wordt gekozen, kan met een bewegingsmelder worden aangestuurd, functie volgens de gebruiksaanwijzing. Niet geschikt voor terugmelding met de schakelspanning van een dimschakelaar. Gebruik hiervoor alleen de relais ESR12DDX-UC, ESR12NP-230V+UC of ESR61NP-230V+UC. Met de onderste draaischakelaar kan tussen 18 functies worden gekozen: ON = duur AAN. 4xS = 4-voudige stroomstootschakelaar met elk 1 NO-contact, stuuringangen A1, A3, A5 en A7. (4xR) = 4-voudig schakelrelais met elk 1 NO-contact, stuuringangen A1, A3, A5 en A7. 4S = stroomstootschakelaar met 4 NO-contacten. (4R) = schakelrelais met 4 NO-contacten. 2S/WS = stroomstootschakelaar met 3 NO-contacten en 1 NC-contact. (2R/WR) = schakelrelais met 3 NO-contacten en 1 NC-contact. 2WS = stroomstootschakelaar met 2 NO-contacten en 2 NC-contacten. (2WR) = schakelrelais met 2 NO-contacten en 2 NC-contacten. SSA = serieschakelaar 2 + 2 NO-contacten met schakelvolgorde 0-2-2+4-2+4+6, terugmelding 8. (4RR) = ruststroomrelais met 4 NC-contacten. SSB = serieschakelaar 2 + 2 NO-contacten met schakelvolgorde 0-2-2+4-2+4+4+6-2+4+6+8. (EW) = inschakelwisrelais met 3 NO-contacten en 1 NC-contact, wissingstijd 1s. GS = groepsschakelaar. Schakelvolgorde 0-2-0-4-0-6-0. Terugmelding 8. (AW) = uitschakel-wisrelais met 3 NO-contacten en 1 NC-contact, wissingstijd 1 s. RS = schakelaar met 4 NO-contacten, A1 = set- en A3 = reset-stuuringang. (GR) = groepsrelais 1 + 1 + 1 +1 NO-contact. 3xS+ = 3-voudige stroomstootschakelaar met elk 1 NO-contact + terugmelding 8, stuuringangen A1, A3 en A5. (3xR+) = 3-voudig schakelrelais met elk 1 NO-contact + terugmelding 8, stuuringangen A1, A3 en A5.
