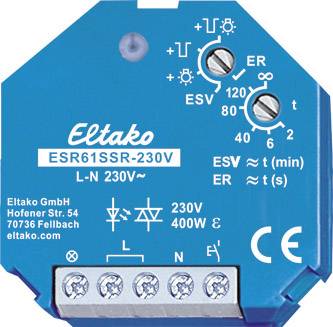

Eltako ESR61SSR-230V Stroomstootschakelaar Inbouw 1x NO 230 V 2 A 400 W 1 stuk(s)

Geruisloos solid-staterelais niet potentiaalvrij, 400 watt, vertraagd afvallend met uitschakelwaarschuwing en continu licht met schakelaar instelbaar. Stand-byverlies slechts 0,3 watt. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18mm diep. Voedings-, schakel- en stuurspanning 230 V. Contactschakeling met nuldoorgang. Bij uitval van de voedingsspanning wordt beslist uitgeschakeld. In de functie ER schakelt bij spanningsherstel en actieve stuuringang het relais weer in. Er is geen neonlampenstroom aan de stuuringang toegestaan. Met automatische elektronische uitschakeling bij te hoge temperatuur. Bij een belasting kleiner dan 1 W moet een GLE parallel aan de belasting worden geschakeld. Met de bovenste draaischakelaar wordt de gewenste functie van dit stroomstootschakelrelais gekozen: ER = schakelrelais. ESV = stroomstootschakelaar. Eventueel vertraagd afvallend, dan + continulichttoets = ESV met continulichttoets.+ uitschakelwaarschuwing = ESV met uitschakelwaarschuwing. + continu licht en uitschakelwaarschuwing = ESV met continulichttoets en uitschakelwaarschuwing. Om de gewenste positie accuraat te vinden, helpt het opflitsen van de LED zodra bij het draaien van de draaischakelaar een nieuw instelbereik is bereikt. De LED brandt permanent wanneer het relais ingeschakeld is. Bij ingeschakelde continulichttoets kan door toetsen langer dan 1 seconde op continu licht worden gezet, wat door kort flikkeren van de lamp aangegeven wordt. Na 2 uur schakelt het permanente licht automatisch uit of het kan vooraf met kort indrukken worden uitgeschakeld. Bij ingeschakelde uitschakelwaarschuwing flikkert de verlichting ± 30 seconden voor het einde van het tijdverloop en in totaal 3 keer met korter wordende intervallen. Tijdens de uitschakelwaarschuwing kan door opnieuw drukken worden nageschakeld. Als uitschakelwaarschuwing en continulichttoets ingeschakeld zijn, vindt na het automatisch uitschakelen van het continu licht eerst de uitschakelwaarschuwing plaats. Met de onderste draaischakelaar kan in de functie ESV het vertraagde afvallen van 2 tot 120 minuten worden ingesteld. In de stand oneindig normale stroomstootschakelaarfunctie ES zonder afvalvertraging, zonder continulichttoets en zonder uitschakelwaarschuwing. In de functie ER kan een inschakelwistijd van 2 tot 120 seconden worden ingesteld. Na afloop van de wistijd schakelt het relais automatisch uit. In de stand oneindig normale relais-functie ER zonder wistijd.
