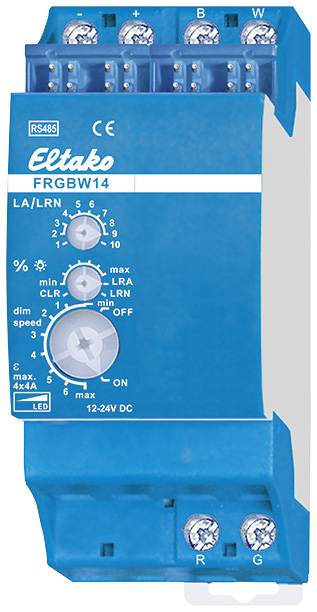

Eltako FRGBW14 Dimactor Dimschakelaar DIN-rails

PWM-dimmer met 4 kanalen voor LED 12-24 V DC, elk tot 4 A. Minimale helderheid en dimsnelheid instelbaar. Met sluimerstand en lichtwekschakeling. Bovendien met lichtzenbesturing via PC of met draadloze toetsen. Standby-verlies slechts 0,1 watt. Serie-inbouwapparaat voor montage op draagrail DIN-EN 60715 TH35. 2 deeleenheden = 36 mm breed, 58 mm diep. Aansluiting op de Eltako-RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Het ingestelde helderheidsniveau blijft bij het uitschakelen opgeslagen (geheugen). Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en wordt indien nodig bij het opnieuw inschakelen van de voedingsspanning ingeschakeld. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Elke statuswijziging en ontvangen centrale stuurtelegrammen worden dan met een radiografisch telegram bevestigd. Deze draadloze telegram kan in andere actoren en de GFVS-software worden ingeleerd. In de GFVS-software wordt bovendien de actuele dimwaarde in % weergegeven. De bovenste draaischakelaar is alleen nodig voor het inleren. Met de middelste draaischakelaar voor %lamp kan de minimale helderheid (volledig gedimd) worden ingesteld. Met de onderste dim-speed draaischakelaar kan de dimmer-snelheid worden ingesteld. De toetsen kunnen als richtingstester of als universele toets worden ingeleerd: Als richtingstester is dan aan één kant ingeschakeld en gedimd en aan de andere kant uitgeschakeld en gedimd. Een dubbele klik op de inschakelzijde activeert het automatisch dimmen tot de volledige helderheid met dim-speed-snelheid. Door te dubbelklikken aan de uitschakelzijde wordt de sluimerschakeling geactiveerd. Als universele knop wordt de richting omgekeerd door kort loslaten van de toets. Draadloze bewegings-helderheidssensoren FBH kunnen als master of slave worden ingeleerd. Draadloze helderheidssensoren FAH kunnen voor het uitschakelen afhankelijk van de helderheid of als schemerschakelaar worden ingeleerd. Lichtzenbesturing, lichtwekschakeling en sluimerschakeling volgens de gebruiksaanwijzing. De LED begeleidt het inleerproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik stuurcommando's door kort oplichten weer.
