Name: ERNI 154763 SMC-connector (male ) Totaal aantal polen 12 Aantal rijen 2 1 stuk(s)
Brand: ERNI
SKU: 1169147
Availability: BackOrder

Een zwarte elektrische stekker met meerdere gouden pinnen, die wordt gebruikt voor elektronische verbindingen.

Meerdere elektronische connectoren die draadverbindingen in apparaten vergemakkelijken. Verschillende vormen en maten, zwart en wit.

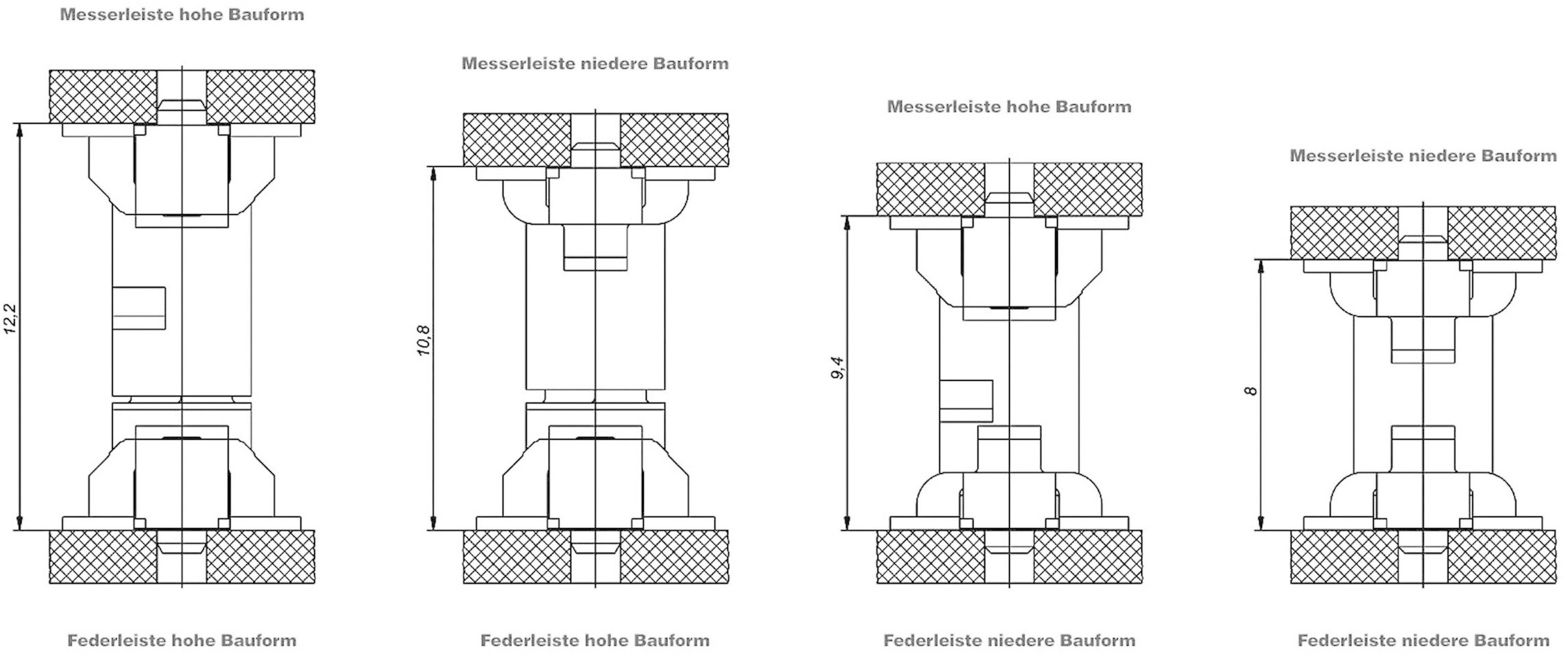

Technische tekening van vier verschillende verbindingselementen met maatvoering in millimeters, elk met een hoge en lage configuratie.

Technische tekening met vijf verschillende profielen van componenten, die afmetingen en specifieke kerngegevens voor bouwhoogten en veerkanten weergeven.

Technische tekening met meerdere aanzichten van connectoren, inclusief nieuwe SNAP-IN veerstrip IDC en messenstrip met vergrendelingshaken.

Schakelschema van een stekker met afmetingen: Breedte (B), Lengte (E), Afstand (D), Gatafstanden 1,8 mm horizontaal, 1,27 mm verticaal.

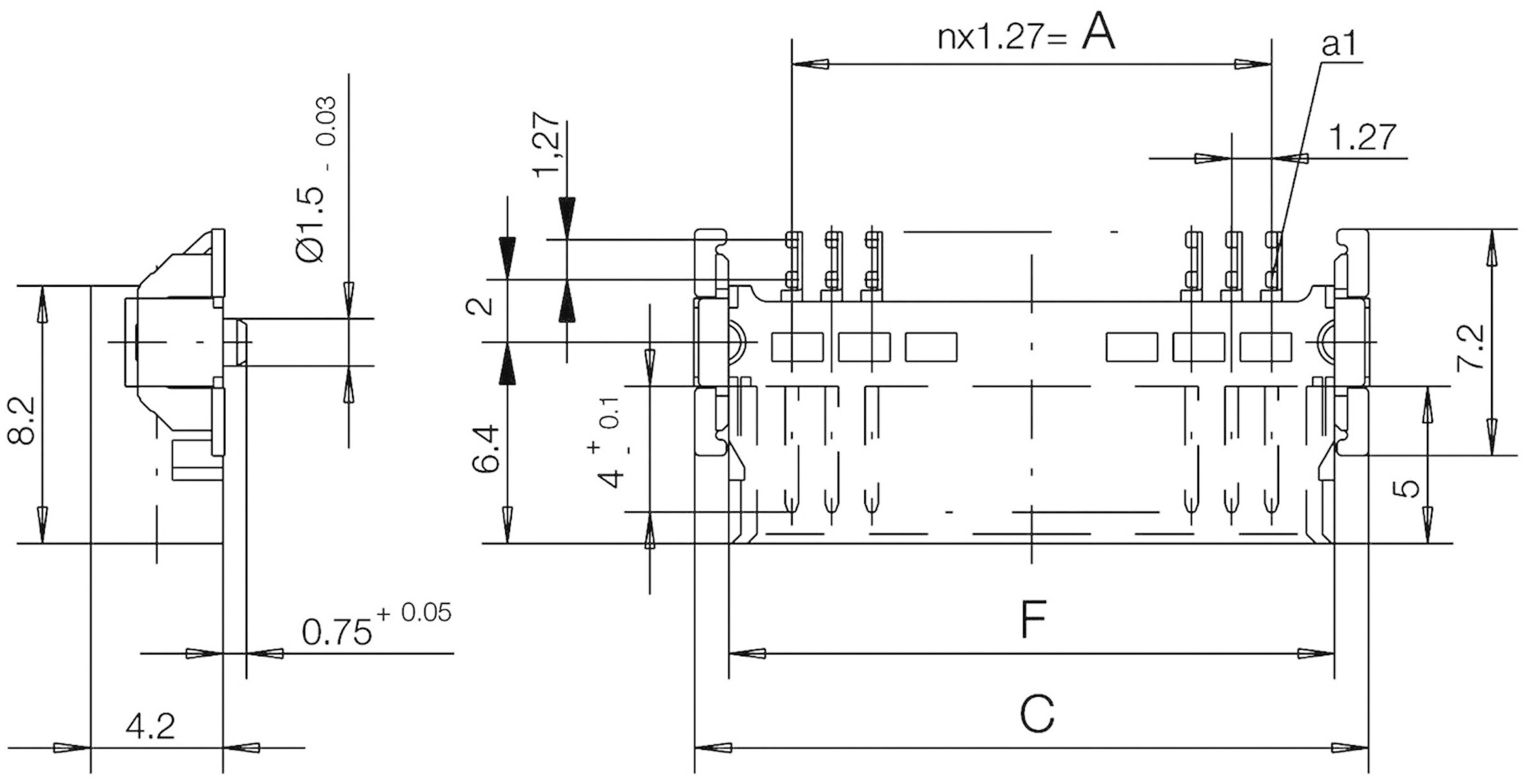

Technische tekening van een elektronisch onderdeel met afmetingen in millimeters. Belangrijke maten: breedte 7,2 mm, hoogte 8,2 mm.

'Technische tekening van een connector. Afmetingen en toleranties zijn weergegeven. De pinafstand bedraagt 1,27 mm.'

1/8

Afbeelding vergelijkbaar

Soortnaam

SMC-connector (male )

Totaal aantal polen

Bouwtype

Haakse male connector

Rastermaat (RM)

1.27 mm

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 4,99 / Stuk)

€ 4,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

SMC-meslijst

Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Soortnaam: SMC-connector (male )

Totaal aantal polen: 12

Bouwtype: Haakse male connector

Insteekrichting: Horizontaal aan de printplaat

Aantal rijen: 2

Rastermaat (RM): 1.27 mm

Nominale stroom: 1.6 A

Nominale stroom (afgerond): 1.6 A

DIN-bouwvorm: B

Aantal polen per rij: 6

Aansluiting: SMT

Kleur (specifiek): Zwart

Materiaal (behuizing): LCP

Fabrikantnr.: 154763

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Breedte: 12.7 mm

Hoogte: 10 mm

: 5 mm

Max. temperatuur: +125 °C

Min. temperatuur: -55 °C

Type: 154763

Afm.: (l x b x h) 5 x 12.7 x 10 mm

Doorgangsweerstand: max. 25 mΩ

Aantal polen: 12

Stiftlengte: 1.9 mm

Contactoppervlakte: Verguld

Geschikt voor: Bandkabelaansluiting om direct op de printplaat te solderen

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1169147 ERNI 154763 SMC-connector (male ) Totaal aantal polen 12 Aantal rijen 2 1 stuk(s)

Informatie

Informatie 1169147 ERNI 154763 SMC-connector (male ) Totaal aantal polen 12 Aantal rijen 2 1 stuk(s)

Omschrijving

Printplaatconnector met twee rijen, voor het aansluiten van bandkabels met een rastermaat van 0,635 mm. Hij kan direct op de printplaat worden gesoldeerd.

Omschrijving

Printplaatconnector met twee rijen, voor het aansluiten van bandkabels met een rastermaat van 0,635 mm. Hij kan direct op de printplaat worden gesoldeerd.
