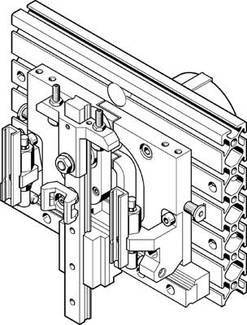

Lijntekening/schematische voorstelling
Lijntekening/schematische voorstelling
FESTO 533612 HSP-16-AP-WL Handlingmodule 8 bar
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 3.362,81 / Stuk)
€ 3.362,81
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Technische specificaties
- Grootte: 16
- Bevestiging frontunit: met doorgaande boring
- Bevestigingswijze: met doorgangsboring
- met groefstuk
- Werkdruk: 4 tot 8 bar
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:-:-]
- Demping: CC: schokdempers aan beide zijden
- zachte karakteristiek
- Inbouwpositie: geleiderail
- loodrecht
- Werking: dubbelwerkend
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Constructieve opbouw: kruisgeleiding
- Zwenkmodule
- Wachtpositie naar keuze links
- gedwongen bewegingstroom
- Max. moment Mx dynamisch: 2,4 Nm
- Max. moment Mx statisch: 10 Nm
- Max. moment My dynamisch: 2,4 Nm
- Max. moment My statisch: 10 Nm
- Max. moment MZ dynamisch: 2,4 Nm
- Max. moment MZ statisch: 10 Nm
- Max. Z-slag wachtpositie: 25 mm
- Maximale nuttige belasting: 1 kg
- Min. cyclustijd: 0,8 s
- Pneumatische aansluiting: M5
- Pneumatische aansluiting wachtpositie: M5
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 3.300 g
- Theoretische kracht bij 6 bar: 50 N
- Omgevingstemperatuur: 0 tot 60 °C
- Draaibeveiliging/geleiding: kruisgeleiding
- Materiaal grondplaat: aluminium kneedlegering
- Materiaal kruisgeleiding: gehard staal
- Materiaal zijdelen: aluminium kneedlegering
- Herhalingsnauwkeurigheid: ±0,01 mm
- Y-slag: 90 tot 110 mm
- Z-slag: 35 tot 50 mm
- Z-slag werkslag: 20 mm
- Soortnaam
Handlingmodule
- Fabrikantnr.
533612
- Gewicht
3300 g
- Operationele druk (max.)
8 bar
- Min. werkdruk
4 bar
- Type
HSP-16-AP-WL
