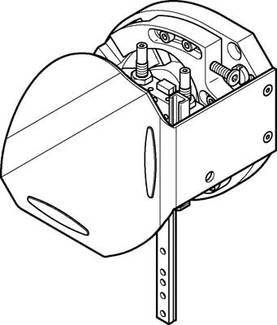

Lijntekening/schematische voorstelling
Lijntekening/schematische voorstelling
FESTO 540227 HSW-10-AS-SD Handlingmodule
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 2.106,61 / Stuk)
€ 2.106,61
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Technische specificaties
- Werkslag: 9 tot 15 mm
- Maat: 10
- Bevestigingswijze: met doorgangboring en centreerhuls
- Demping: geluiddemping via buffer
- Inbouwpositie: willekeurig
- Constructieve opbouw: aandrijfschacht
- Lineaire geleiding plus draailagering
- gedwongen bewegingstroom
- Max. aandrijfkoppel op de aandrijfschacht: 0,85 Nm
- Max. axiale kracht op de aandrijfschacht: 10 N
- Max. lineaire slag bij 90° zwenkhoek: 90/90 mm
- Max. moment Mx: 0,6 Nm
- Max. moment My: 0,6 Nm
- Max. moment MZ: 0,6 Nm
- Max. proceskracht in Y-richting: 30 N
- Max. radiale kracht op de aandrijfschacht: 30 N
- Maximale nuttige belasting: 0,5 kg
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 1.300 g
- Omgevingstemperatuur: 0 tot 60 °C
- Materiaal aanslagen: hooggelegeerd staal
- Materiaal deksel: aluminium kneedlegering
- Geanodiseerd
- Materiaal veerdrukstuk: hooggelegeerd staal
- Materiaal grondplaat: aluminium kneedlegering
- Geanodiseerd
- Materiaal houder: aluminium kneedlegering
- Geanodiseerd
- Materiaal kruisgeleiding: staal
- Materiaal randen: inzetstaal
- Gehard
- Materiaal draaihefboom: inzetstaal
- Gebruineerd
- Materiaal sensorrail: aluminium kneedlegering
- Geanodiseerd
- Materiaal dwarsbalk: aluminium kneedlegering
- Geanodiseerd
- Materiaal stelschroef: hooggelegeerd staal
- Materiaalinformatie: koper- en PTFE-vrij
- Herhalingsnauwkeurigheid eindposities: +/-0,02 mm
- Z-slag: 80 tot 100 mm
- Soortnaam
Handlingmodule
- Fabrikantnr.
540227
- Gewicht
1300 g
- Type
HSW-10-AS-SD
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2204391 FESTO 540227 HSW-10-AS-SD Handlingmodule
