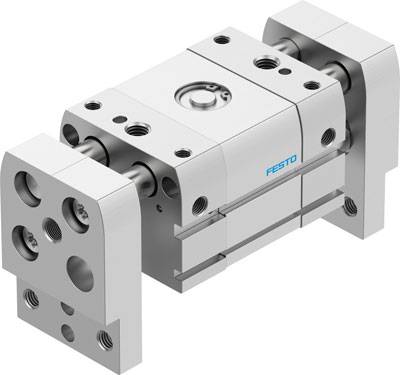

FESTO 8112223 DHPL-32-70-P-A Parallelle grijper Materiaal (behuizing): Aluminium kneedlegering 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 599,17 / Stuk)
€ 599,17
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal grijpklauwen: 2
- Maat: 32
- Bevestigingswijze: Met doorgaande boring - naar keuze: - Directe bevestiging via schroefdraad
- Werkdruk: 21.75 - 116 psi
- Werkdruk MPa: 0.15 - 0.8 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Inbouwpositie: willekeurig
- Werking: Dubbelwerkend
- Geleiding: Glijgeleiding
- Totale tastkracht bij 0,6 MPa 6 bar, open 87 psi: 352 N
- Totale tastkracht bij 0,6 MPa 6 bar, sluit 87 psi: 285 N
- Totale slag: 70 mm
- Grijperfunctie: Parallel
- Grijpkracht per grijper bij 0,6 MPa 6 bar, 87 psi openen: 176 N
- Grijpkracht per grijper bij 0,6 MPa 6 bar, sluit 87 psi: 142.5 N
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag per grijper: 35 mm
- Constructieve opbouw: tandstang/rondsel
- Corrosiebestendigheidsklasse KBK: 1 - lage corrosiebelasting
- Max. Massa per externe grijpvinger: 498 g.
- Max. Moment op de grijper Mx statisch: 18 Nm
- Max. Moment op de grijper My statisch: 18 Nm
- Max. Moment op de grijper MZ statisch: 18 Nm
- Massatraagheidsmoment: 101.8 - 176.1 kgcm2
- Max. Werkfrequentie grijper: <= 1 Hz
- Max. Omruilnauwkeurigheid: <= 0,2 mm
- Max. Grijpbaanspeling SZ: <= 0,066 mm
- Max. Grijphoekspel ax,ay: <= 0,12 gram dec
- Max. Kracht op de grijper Fz statisch: 750 N
- Min. Openingstijd bij 0,6 MPa 6 bar, 87 psi: 112 ms
- Min. Sluittijd bij 0,6 MPa 6 bar, 87 psi: 209 ms
- Pneumatische aansluiting: G1/8
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 2634 g
- Rotatiesymmetrie: <= 0,2 mm
- Omgevingstemperatuur: -10 tot 60 °C
- Onderhoudsinterval: Levensduursmering
- Materiaal afdekkap: Aluminium kneedlegering, geanodiseerd
- Materiaal deksel: Aluminium kneedlegering, geanodiseerd
- Materiaal eindplaat: Aluminiumlegering, geanodiseerd
- Materiaal behuizing: aluminium kneedlegering, geanodiseerd
- Materiaal grijper bakken: Aluminium kneedlegering, geanodiseerd
- Materiaal zuigerafdichting: TPE-u(PU)
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaal O-ring: NBR
- Materiaal schroeven: Staal, verzinkt
- Materiaal tandwiel: Gesinterd brons
- Materiaal tandheugel: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Herhalingsnauwkeurigheid grijper: <= 0,03 mm
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Type
8112223
- Soortnaam
Parallelle grijper
- Materiaal (behuizing)
Aluminium kneedlegering
- Aansluiting
G 1/8
- Operationele druk (max.)
8 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
8112223
- Werkingsdruk (min.)
1.5 bar
- Afdichtmateriaal
TPE-U(PU)
- Nauwkeurigheid (+/-)
0.2 mm
- Gewicht
2634 g
- Temperatuurbereik van het medium
-10 tot +60 °C
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Medium
Perslucht conform ISO 8573-1:2010 [1:4:1]
- Bijzonderheden
P-aansluiting G 1/8
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Dubbelwerkend
Documenten en downloads
Datablad
Datablad 2802164 FESTO 8112223 DHPL-32-70-P-A Parallelle grijper Materiaal (behuizing): Aluminium kneedlegering 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2802164 FESTO 8112223 DHPL-32-70-P-A Parallelle grijper Materiaal (behuizing): Aluminium kneedlegering 1 stuk(s)
Omschrijving
Parallelle grijper DHPL-32-70-P-A maat = 32, totale slag = 70 mm, slag per grijpbek = 35 mm, max. Uitwisselnauwkeurigheid =<0,2 mm, max. Grijfhoekspeling ax,ay=<= 0,12 deg
