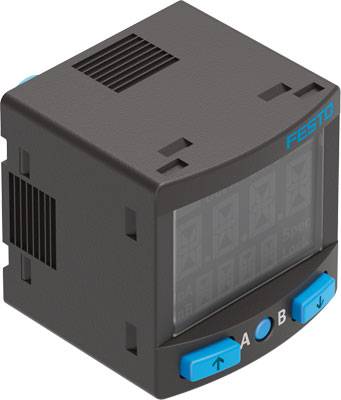

FESTO Druksensor Inductief SPAN-B11R-Q4-PNLK-PNVBA-L1 8134895 2x PNP (Ø) 4 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Max. voedingsspanning
30 V/DC
Contactsoort
1x NC
1x NO
Uitgangen
2x PNP
Uitvoering
Inductief
Datasheet (PDF)
Aantal
Totaal (€ 115,69 / Stuk)
€ 115,69
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Analoge uitgang: 0 - 10 V; 4 - 20 mA; 1 - 5 V
- Type weergave: LCD-scherm met licht
- Soort bevestiging: Inbouw van frontpaneel - met wand-/vlakhouder - met schroefdraad
- Bedrijfsmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4] - inerte gassen
- Bedrijfsspanningsbereik DC: 15 - 30 V.
- Te gebruiken eenheden: MPa - bar - inchH2O - inchHg - kPa - kgf/cm² - mbar - mmHg - psi
- Drukmeetbereik beginwaarde: -1 bar
- Drukmeetbereik beginwaarde MPa: -0,1 MPa
- Drukmeetbereik beginwaarde psi: -14,5 psi
- Drukmeetbereik eindwaarde: 10 bar
- Drukmeetbereik eindwaarde MPa: 1 MPa
- Bereik drukmeting eindwaarde psi: 145 psi
- Inbouwpositie: willekeurig
- Instelbereik hysterese: 0 - 90%
- Instelbereik drempelwaarde: 0 - 100%
- Instelmogelijkheden: IO-Link - Teach-in - via display en toetsen
- Elektrische aansluiting 1, aansluiting: Stekker
- Elektrische aansluiting 1, aansluittechniek: Aansluitschema L1J
- Elektrische aansluiting 1, aantal Polen/aders: 4
- Nauwkeurigheid FS: 1,5% FS
- Opmerking over het bedienings- en besturingsmedium: Geoliede werking mogelijk
- IO-Link, datageheugen vereist: 500 bytes
- IO-Link, functieklassen: Teach channel - diagnose - identificatie - binaire data kanaal (BDC) - proces gegevens variabele (PDV)
- IO-Link, communicatiemodus: COM2 (38,4 kBaud)
- IO-Link, minimale cyclustijd: 3 ms
- IO-Link, poorttype: A
- IO-Link, profiel: smart sensor-profielen
- IO-Link, protocol: Device V 1.1
- IO-Link, procesdatabreedte IN: 2 bytes
- IO-Link, procesgegevensbreedte OUT: 0 bytes
- IO-Link, inhoud procesgegevens IN: 14-bits PDV (drukmeetwaarde) - 2-bits BDC (drukbewaking)
- IO-Link, SIO-Mode-ondersteuning: ja
- KC-kenteken: KC-EMC
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Kortsluitbestendigheid: ja
- LABS-CONFORMITEIT: VDMA24364-B1/B2-L
- Sabotagebeveiliging: IO-Link - PIN-code
- Max. uitgangsstroom: 100 mA
- Max. Belastingsweerstand stroomuitgang: 500 ohm
- Mediumtemperatuur: 0 - 50 °C.
- Meetgrootheid: relatieve druk
- Meetprincipe: piëzoresistieve druksensor
- Min. Belastingsweerstand spanningsuitgang: 20 kOhm
- Pneumatische aansluiting: Voor slang buitendiameter 4 mm
- Productgewicht: 25 g
- Protocol: IO-Link
- Schakeluitgang: 2 x PNP of 2 x NPN omschakelbaar
- Schakelelement: NC-contact/NO-contact omschakelbaar
- Schakelfunctie: Venster Comparator - drempelwaarde Comparator - auto Difference-bewaking
- Beschermingsklasse: IP40
- Temperatuurcoëfficiënt in ± %FS/K: 0.05 %FS/K.
- Overbelastingsbereik: 15 bar
- Overdruk: 15 bar
- Overdruk psi: 217.5 psi
- Omgevingstemperatuur: 0 tot 50 °C
- Ompoolbeveiliging: voor alle elektrische aansluitingen
- Door de Medium aangeraakt materiaal: FPM - NBR - PA-versterkt
- Materiaal behuizing: PA-versterkt
- Materiaalinformatie: conform RoHS
- Herhalingsnauwkeurigheid in ± %FS: 0.3 %FS
- Instantie van afgifte van het certificaat: UL E322346
- Goedkeuring: RCM Mark - c UL us - listed (OL)
- Soortnaam
Druksensor
- Type
SPAN-B11R-Q4-PNLK-PNVBA-L1
- Min. voedingsspanning
15 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
15 - 30 V/DC
1x NC
1x NO
- Uitgangen
2x PNP
- Materiaal (behuizing)
PA
- Uitvoering
Inductief
- Aansluiting
Stekker
- Kenmerken
Aansluiting met LED-weergave
- Min. temperatuur
0 °C
- Max. temperatuur
50 °C
IP40
- Diameter
4 mm
- Afm.
(Ø) 4 mm
- Inhoud
1 stuk(s)
- Persluchtaansluiting
4 mm
- Meetbereik (druk) (max.)
10 bar
- Meetbereik (druk) (min.)
-1 bar
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4], inerte gassen
- Gewicht
25 g
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2801909 FESTO Druksensor Inductief SPAN-B11R-Q4-PNLK-PNVBA-L1 8134895 2x PNP (Ø) 4 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801909 FESTO Druksensor Inductief SPAN-B11R-Q4-PNLK-PNVBA-L1 8134895 2x PNP (Ø) 4 mm
Omschrijving
Druksensor SPAN-B11R-Q4-PNLK-PNVBA-L1-goedkeuring=(* RCM-merk, * c UL us - listed (OL)), (zie conformiteitsverklaring)=(* conform EU-EMC-richtlijn, * conform EU-RoHS-RL), KC-keurmerk=KC-EMC, certificaat afgevende instantie=E322346, materiaalinstructie=voldoet aan RoHS
