Name: FESTO Elektrische cilindermodule EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Slaglengte 30 mm Schuifkracht 85 N 24 V 1 st
Brand: FESTO
SKU: 2803368
Availability: BackOrder

Industriecomponenten van Festo met twee aansluitingen bovenaan en blauwe bedieningsknoppen aan de zijkant. Bevat tekst: 'Start', 'Links', 'Rechts'.

Afbeelding vergelijkbaar

Soortnaam

Elektrische cilindermodule

Slaglengte

30 mm

Nominale stroom (afgerond)

3 A

Snelheid (max.)

0.44 m/s

Nominale spanning

24 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Totaal (€ 735,00 / Stuk)

€ 735,00

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijfpignon werkzame diameter: 10.18 mm
Aantal digitale logische uitgangen 24 V DC: 2
Aantal digitale logische ingangen: 2
Weergave: LED
Werkbereik logische ingang: 24 V
Botsenergie in de eindposities: 0.003 J
Maat: 45
Soort bevestiging: Met doorgaande boring - met binnendraad - met centreerbus - met accessoires
Bedrijfsklaar-indicatie: LED
Bewegende massa bij een slag van 0 mm: 87 g.
Eigenschappen digitale logische uitgangen: Niet galvanisch gescheiden - configureerbaar
Eigenschappen logische bewerking: Niet galvanisch gescheiden - configureerbaar
Inbouwpositie: willekeurig
Inschakelduur: 1
Gewichtstoeslag per 10 mm slag: 29 g.
Basisgewicht bij 0 mm slag: 807 g.
Opmerking over de omgevingstemperatuur: bij een omgevingstemperatuur van boven de 30 °C moet rekening gehouden worden met een vermogensreductie van 2% per K.
Slag: 30 mm
Hefreserve: 0 mm
IO-Link, aansluitmethode: stekker
IO-Link, aantal poorten: 1
IO-Link, datageheugen vereist: 500 bytes
IO-Link, communicatiemodus: COM3 (230,4 kBaud)
IO-Link, minimale cyclustijd: 1 ms
IO-Link, poorttype: A
IO-Link, protocol: Device V 1.1
IO-Link, procesdatabreedte IN: 2 bytes
IO-Link, procesdatabreedte OUT: 2 bytes
IO-Link, procesdata IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, procesdata-inhoud OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
IO-Link, servicedata-inhoud IN: 32-bits Force, 32-bits Position, 32-bits Speed
IO-Link, SIO-Mode-ondersteuning: ja
Isolatiebeschermingsklasse: B
KC-kenteken: KC-EMC
Uiteinde van de zuigerstang: Buitendraad
Schroefdraad van de zuigerstang: M6
Constructieve opbouw: Met tandriem - elektrische cilinder - met geïntegreerde aandrijving
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-conformiteit: VDMA24364-zone III.
Opslagtemperatuur: -20 tot 60 °C
Logica-interface, aansluitmethode: stekker
Logica-interface, aansluittype: 992264
Logica-interface, aansluitmethode: M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders: 8
Max. Kabellengte: 20 m bij IO-Link-bedrijf - 15 m uitgangen - 15 m ingangen
Max. Moment Mx: 0 Nm
Max. Moment My: 0.4 Nm
Max. Moment MZ: 0.4 Nm
Max. stroomverbruik: 3000 mA
Max. Aanvoerkracht FX: 85 N
Maximale stroom digitale logische uitgangen: 100 mA
Max. Versnelling: 9 m/s2
Max. snelheid: 0.44 m/s
Motortype: stappenmotor
Nominale spanning DC: 24 V
Huidige score: 03:00:00
Parameterinterface: IO-Link, bedieningsinterface
Positiedetectie: motorencoder
Productgewicht: 894 g
Referentieverplaatsing: Vaste aanslag-Block negatief - vaste aanslag-Block positief
Relatieve luchtvochtigheid: 0 - 90 %
Richtwaarde kilometerstand: 300 km.
Richtwaarde laadvermogen, horizontaal: 5 kg
Richtwaarde laadvermogen, verticaal: 2.5 kg
Rotorsensor: encoder absoluut single turn
Rotorsensor resolutie: 16 bit
Rotorsensor meetprincipe: magnetisch
Schakellogica-uitgangen: PNP (plusschakelend)
Schakellogica-ingangen: PNP (plusschakelend)
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Beschermingsklasse: IP40
Beschermingsklasse: III
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Voedingsspanning, aansluitmethode: stekker
Voedingsspanning, aansluitmethode: M12x1, T-gecodeerd conform EN 61076-2-111
Voedingsspanning, aantal polen/aders: 4
Specificatie logische ingang: conform IEC 61131-2, type 1
UKCA-tekens zie conformiteitsverklaring: Conform UK-voorschriften voor EMC - conform UK RoHS-voorschriften
Omgevingstemperatuur: 0 tot 50 °C
Verdraaibare beveiliging/geleiding: Glijgeleiding
Aanvoerconstante: 32 mm/omw
Onderhoudsinterval: Levensduursmering
Materiaal deksel: Aluminium kneedlegering, geanodiseerd
Materiaal behuizing: aluminium kneedlegering, geanodiseerd
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaal tandriem: Polychloroprene met glasvezel
Materiaalinformatie: conform RoHS
Herhalingsnauwkeurigheid: 0,05 mm
Rek tandriem: 0.0031
Tandriemverdeling: 2 mm
Toegestane spanningsschommelingen: +/- 15%
Goedkeuring: RCM Mark
Extra functies: bedieningsinterface, geïntegreerde eindpositiedetectie
Supplement bewegende massa per slag van 10 mm: 0.455 g.

Soortnaam: Elektrische cilindermodule

Nominale stroom: 3 A

Slaglengte: 30 mm

Nominale stroom (afgerond): 3 A

Snelheid (max.): 0.44 m/s

Nominale spanning: 24 V

Schuifkracht: 85 N

Fabrikantnr.: 8101545

Type: EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA

Bouwgrootte: 45

Stroomverbruik: 3000 mA

Max. temperatuur: 50 °C

Min. temperatuur: 0 °C

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: 0 °C

Zuigerstang - schroefdraad: M6

Gewicht: 894 g

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Schuifkracht

Slaglengte

Snelheid (max.)

FESTO Elektrische cilindermodule EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Slaglengte 30 mm Schuifkracht 85 N 24 V 1 stuk(s)

Artikelnummer:2803368

Leverbaar di. 10 nov.

Conrad Electronic

Dit product

3 A

85 N

30 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 735,00^*

FESTO Elektrische cilindermodule EPCE-TB-45-10-FL-ST-M-H1-PLK-AA 8101539 Slaglengte 10 mm 24 V 1 stuk(s)

Artikelnummer:2803363

Leverbaar di. 10 nov.

Conrad Electronic

3 A

10 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 719,00^*

FESTO Elektrische cilindermodule EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA 8101544 Slaglengte 20 mm Schuifkracht 85 N 24 V 1 stuk(s)

Artikelnummer:2803367

Leverbaar di. 10 nov.

Conrad Electronic

3 A

85 N

20 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 729,00^*

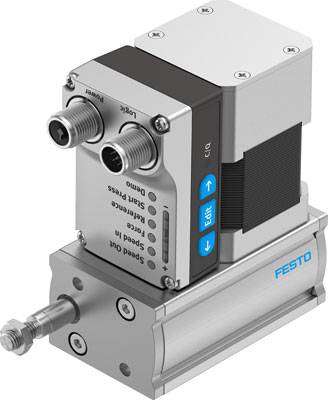

FESTO Elektrische cilindermodule EPCE-TB-45-20-FL-ST-M-H1-PLK-AA 8101540 Slaglengte 20 mm 24 V 1 stuk(s)

Artikelnummer:2803364

Leverbaar di. 10 nov.

Conrad Electronic

3 A

20 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 719,00^*

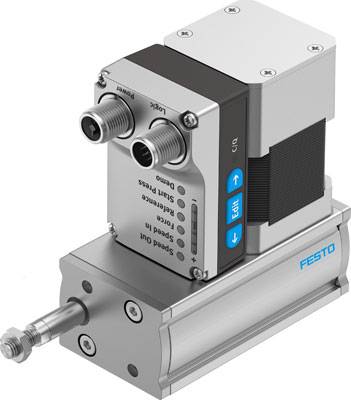

FESTO Elektrische cilindermodule EPCE-TB-45-30-FL-ST-M-H1-PLK-AA 8101541 Slaglengte 30 mm Schuifkracht 85 N 24 V 1 stuk(s)

Artikelnummer:2803365

Leverbaar di. 10 nov.

Conrad Electronic

3 A

85 N

30 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 725,00^*

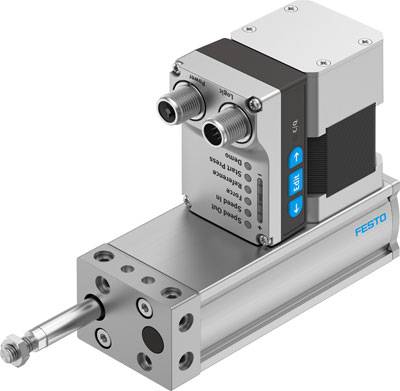

FESTO Elektrische cilindermodule EPCE-TB-45-50-FL-MF-ST-M-H1-PLK-AA 8101546 Slaglengte 50 mm 24 V 1 stuk(s)

Artikelnummer:2803369

Leverbaar di. 10 nov.

Conrad Electronic

3 A

50 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 739,00^*

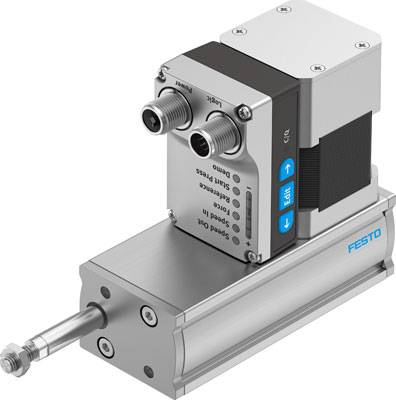

FESTO Elektrische cilindermodule EPCE-TB-45-50-FL-ST-M-H1-PLK-AA 8101542 Slaglengte 50 mm Schuifkracht 85 N 24 V 1 stuk(s)

Artikelnummer:2803366

Leverbaar di. 10 nov.

Conrad Electronic

3 A

85 N

50 mm

0.44 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 729,00^*

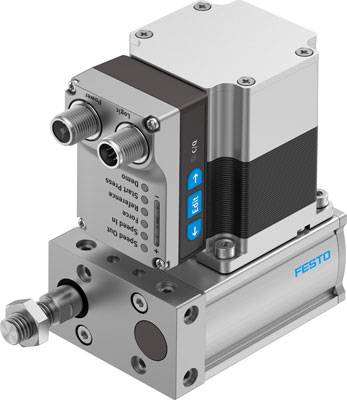

FESTO Elektrische cilindermodule EPCE-TB-60-10-FL-MF-ST-M-H1-PLK-AA 8102166 Slaglengte 10 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803374

Leverbaar di. 10 nov.

Conrad Electronic

5.3 A

150 N

10 mm

0.6 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 779,00^*

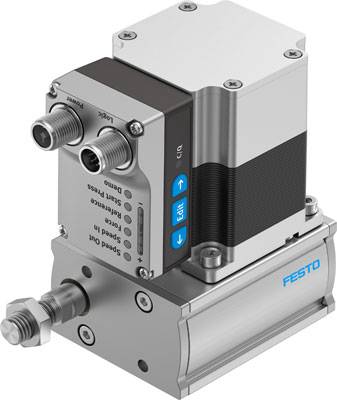

FESTO Elektrische cilindermodule EPCE-TB-60-10-FL-ST-M-H1-PLK-AA 8102163 Slaglengte 10 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803371

Leverbaar di. 10 nov.

Conrad Electronic

5.3 A

150 N

10 mm

0.6 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 769,00^*

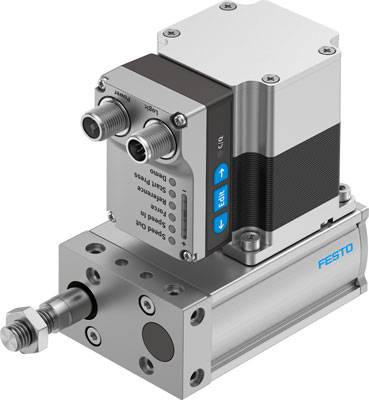

FESTO Elektrische cilindermodule EPCE-TB-60-20-FL-MF-ST-M-H1-PLK-AA 8102169 Slaglengte 20 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803377

Leverbaar di. 10 nov.

Conrad Electronic

5.3 A

150 N

20 mm

0.6 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 779,00^*

Documenten en downloads

Datablad

Datablad 2803368 FESTO Elektrische cilindermodule EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Slaglengte 30 mm Schuifkracht 85 N 24 V 1 st

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2803368 FESTO Elektrische cilindermodule EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA 8101545 Slaglengte 30 mm Schuifkracht 85 N 24 V 1 st

Omschrijving

Elektrocilindereenheid EPCE-TB-45-30-FL-MF-ST-M-H1-PLK-AA aandrijfpignon werkzame diameter = 10,18 mm, maat = 45, slag = 30 mm, slagreserve = 0 mm, zuigerstangschroefdraad = M6
