Name: FESTO Elektrische cilindermodule EPCS-BS-60-250-12P-A-ST-M-H1-PLK-AA 8118300 Slaglengte 250 mm Schuifkracht 375 N 24 V 1
Brand: FESTO
SKU: 2803413
Availability: BackOrder

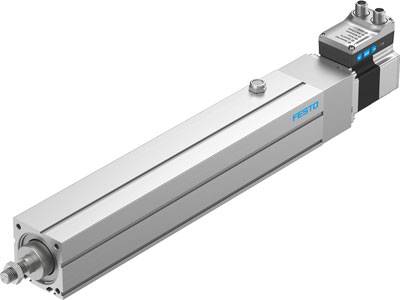

Een elektrische lineaire cilinder van Festo met aansluitingsmogelijkheden en markering in het blauw, hoofdzakelijk zilverkleurig.

Afbeelding vergelijkbaar

Soortnaam

Elektrische cilindermodule

Slaglengte

250 mm

Nominale stroom (afgerond)

5.3 A

Snelheid (max.)

0.22 m/s

Nominale spanning

24 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Totaal (€ 1.319,00 / Stuk)

€ 1.319,00

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal digitale logische uitgangen 24 V DC: 2
Aantal digitale logische ingangen: 2
Weergave: LED
Werkbereik logische ingang: 24 V
Maat: 60
Type bevestiging: Met binnendraad - met accessoires
Bedrijfsklaar-indicatie: LED
Bewegende massa bij een slag van 0 mm: 305 g.
Eigenschappen digitale logische uitgangen: Niet galvanisch gescheiden - configureerbaar
Eigenschappen logische bewerking: Niet galvanisch gescheiden - configureerbaar
Inbouwpositie: willekeurig
Inschakelduur: 1
Gewichtstoeslag per 10 mm slag: 69 g.
Basisgewicht bij 0 mm slag: 2294 g.
Opmerking over de omgevingstemperatuur: bij een omgevingstemperatuur van boven de 30 °C moet rekening gehouden worden met een vermogensreductie van 2% per K.
Slag: 250 mm
Hefreserve: 0 mm
IO-Link, aantal poorten: 1
IO-Link, datageheugen vereist: 500 bytes
IO-Link, communicatiemodus: COM3 (230,4 kBaud)
IO-Link, minimale cyclustijd: 1 ms
IO-Link, poorttype: A
IO-Link, protocol: Device V 1.1
IO-Link, procesdatabreedte IN: 2 bytes
IO-Link, procesdatabreedte OUT: 2 bytes
IO-Link, procesdata IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, procesdata-inhoud OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
IO-Link, servicedata-inhoud IN: 32-bits Force, 32-bits Position, 32-bits Speed
IO-Link, SIO-Mode-ondersteuning: ja
Isolatiebeschermingsklasse: B
KC-kenteken: KC-EMC
Uiteinde van de zuigerstang: Buitendraad
Schroefdraad van de zuigerstang: M12x1,25
Constructieve opbouw: Elektrische cilinder - met kogelomloopaandrijving - met geïntegreerde aandrijving
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-conformiteit: VDMA24364-zone III.
Opslagtemperatuur: -20 tot 60 °C
Logica-interface, aansluitmethode: stekker
Logica-interface, aansluittype: 992264
Logica-interface, aansluitmethode: M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders: 8
Max. Kabellengte: 20 m bij IO-Link-bedrijf - 15 m uitgangen - 15 m ingangen
Max. Moment Mx: 0 Nm
Max. Moment My: 6.4 Nm
Max. Moment MZ: 6.4 Nm
Max. Radiale kracht op de aandrijfschacht: 230 N
Max. stroomverbruik: 5300 mA
Max. Rotatiehoek van de zuigerstang +/-: 1 gram
Max. Aanvoerkracht FX: 375 N
Maximale stroom digitale logische uitgangen: 100 mA
Max. Versnelling: 5 m/s2
Max. snelheid 0.22 m/s
Motortype: stappenmotor
Nominale spanning DC: 24 V
Nominale stroom: 5.3 A
Parameterinterface: IO-Link, bedieningsinterface
Productgewicht: 4019 g
Referentieverplaatsing: Vaste aanslag-Block negatief - vaste aanslag-Block positief - referentieschakelaar
Relatieve luchtvochtigheid: 0 - 90% - niet condenserend
Omkeerspel: 100 µm
Richtwaarde laadvermogen, horizontaal: 56 kg
Richtwaarde laadvermogen, verticaal: 18 kg
Rotorsensor: encoder absoluut single turn
Rotorsensor resolutie: 16 bit
Rotorsensor meetprincipe: magnetisch
Schakellogica uitgangen: PNP (plusschakelend) - NPN (minusschakelend)
Schakellogica ingangen: PNP (plusschakelend) - NPN (minusschakelend)
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Beschermingsklasse: IP40
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Voedingsspanning, aansluitmethode: stekker
Voedingsspanning, aansluitmethode: M12x1, T-gecodeerd conform EN 61076-2-111
Voedingsspanning, aantal polen/aders: 4
Specificatie logische ingang: conform IEC 61131-2, type 1
Spildiameter: 12 mm
Spilversterking: 12 mm/omw
Spiltype: Kogelomloopaandrijving
UKCA-tekens zie conformiteitsverklaring: Conform UK-voorschriften voor EMC - conform UK RoHS-voorschriften
Omgevingstemperatuur: 0 tot 50 °C
Verdraaibare beveiliging/geleiding: Glijgeleiding
Materiaal behuizing: Aluminium kneedlegering, gegleidiseerd
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaal spil: Wentellagerstaal
Materiaal spilmoer: Staal
Materiaalinformatie: conform RoHS
Herhalingsnauwkeurigheid: ± 0,02 mm
Toegestane spanningsschommelingen: +/- 15%
Goedkeuring: RCM Mark
Extra functies: bedieningsinterface, geïntegreerde eindpositiedetectie
Supplement bewegende massa per slag van 10 mm: 6.5 g.

Soortnaam: Elektrische cilindermodule

Nominale stroom: 5.3 A

Slaglengte: 250 mm

Nominale stroom (afgerond): 5.3 A

Snelheid (max.): 0.22 m/s

Nominale spanning: 24 V

Schuifkracht: 375 N

Fabrikantnr.: 8118300

Type: EPCS-BS-60-250-12P-A-ST-M-H1-PLK-AA

Bouwgrootte: 60

Bedrijfstemperatuurbereik: 0 °C (min)

Min. bedrijfstemperatuur: 0 °C

Stuwkracht: 375 N

Stroomverbruik: 5300 mA

Max. temperatuur: 50 °C

Min. temperatuur: 0 °C

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: 0 °C

Zuigerstang - schroefdraad: M12 x 1.25

Gewicht: 4019 g

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Slaglengte

Snelheid (max.)

FESTO Elektrische cilindermodule EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA 8118268 Slaglengte 100 mm 24 V 1 stuk(s)

Artikelnummer:2803381

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.099,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-100-8P-A-ST-M-H1-PLK-AA 8118272 Slaglengte 100 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803385

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.099,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-150-3P-A-ST-M-H1-PLK-AA 8118269 Slaglengte 150 mm 24 V 1 stuk(s)

Artikelnummer:2803382

Leverbaar di. 10 nov.

Conrad Electronic

3 A

150 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.109,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-150-8P-A-ST-M-H1-PLK-AA 8118273 Slaglengte 150 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803386

Leverbaar di. 10 nov.

Conrad Electronic

3 A

150 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.109,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-200-3P-A-ST-M-H1-PLK-AA 8118270 Slaglengte 200 mm 24 V 1 stuk(s)

Artikelnummer:2803383

Leverbaar di. 10 nov.

Conrad Electronic

3 A

200 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.125,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-200-8P-A-ST-M-H1-PLK-AA 8118274 Slaglengte 200 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803387

Leverbaar di. 10 nov.

Conrad Electronic

3 A

200 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.125,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-50-3P-A-ST-M-H1-PLK-AA 8118267 Slaglengte 50 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803380

Leverbaar di. 10 nov.

Conrad Electronic

3 A

50 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.089,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-50-8P-A-ST-M-H1-PLK-AA 8118271 Slaglengte 50 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803384

Leverbaar di. 10 nov.

Conrad Electronic

3 A

50 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.089,00^*

FESTO Elektrische cilindermodule EPCS-BS-45-100-10P-A-ST-M-H1-PLK-AA 8118282 Slaglengte 100 mm Schuifkracht 250 N 24 V 1 stuk(s)

Artikelnummer:2803395

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.23 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.169,00^*

FESTO Elektrische cilindermodule EPCS-BS-45-100-3P-A-ST-M-H1-PLK-AA 8118276 Slaglengte 100 mm 24 V 1 stuk(s)

Artikelnummer:2803389

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.074 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.169,00^*

Documenten en downloads

Datablad

Datablad 2803413 FESTO Elektrische cilindermodule EPCS-BS-60-250-12P-A-ST-M-H1-PLK-AA 8118300 Slaglengte 250 mm Schuifkracht 375 N 24 V 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2803413 FESTO Elektrische cilindermodule EPCS-BS-60-250-12P-A-ST-M-H1-PLK-AA 8118300 Slaglengte 250 mm Schuifkracht 375 N 24 V 1

Omschrijving

Elektrische cilindereenheid EPCS-BS-60-250-12P-A-ST-M-H1-PLK-AA maat=60, slag=250 mm, slagreserve=0 mm, zuigerstangschroefdraad=M12x1,25, omkeerspeling=100 μm
