Name: FESTO Elektrische cilindermodule EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA 8118304 Slaglengte 500 mm Schuifkracht 375 N 24 V 1
Brand: FESTO
SKU: 2803417
Availability: BackOrder

Een pneumatische lineaire aandrijving in zilver met een zwart uiteinde en aansluitingen. Gebruikt voor het nauwkeurig verplaatsen van objecten.

Afbeelding vergelijkbaar

Soortnaam

Elektrische cilindermodule

Slaglengte

500 mm

Nominale stroom (afgerond)

5.3 A

Snelheid (max.)

0.22 m/s

Nominale spanning

24 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Totaal (€ 1.445,00 / Stuk)

€ 1.445,00

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal digitale logische uitgangen 24 V DC: 2
Aantal digitale logische ingangen: 2
Weergave: LED
Werkbereik logische ingang: 24 V
Maat: 60
Type bevestiging: Met binnendraad - met accessoires
Bedrijfsklaar-indicatie: LED
Bewegende massa bij een slag van 0 mm: 305 g.
Eigenschappen digitale logische uitgangen: Niet galvanisch gescheiden - configureerbaar
Eigenschappen logische bewerking: Niet galvanisch gescheiden - configureerbaar
Inbouwpositie: willekeurig
Inschakelduur: 1
Gewichtstoeslag per 10 mm slag: 69 g.
Basisgewicht bij 0 mm slag: 2294 g.
Opmerking over de omgevingstemperatuur: bij een omgevingstemperatuur van boven de 30 °C moet rekening gehouden worden met een vermogensreductie van 2% per K.
Slag: 500 mm
Hefreserve: 0 mm
IO-Link, aantal poorten: 1
IO-Link, datageheugen vereist: 500 bytes
IO-Link, communicatiemodus: COM3 (230,4 kBaud)
IO-Link, minimale cyclustijd: 1 ms
IO-Link, poorttype: A
IO-Link, protocol: Device V 1.1
IO-Link, procesdatabreedte IN: 2 bytes
IO-Link, procesdatabreedte OUT: 2 bytes
IO-Link, procesdata IN: 1 bit (State Device), 1 bit (State Move), 1 bit (State in), 1 bit (State out)
IO-Link, procesdata-inhoud OUT: 1 bit (Move in), 1 bit (Move out), 1 bit (Quit Error)
IO-Link, servicedata-inhoud IN: 32-bits Force, 32-bits Position, 32-bits Speed
IO-Link, SIO-Mode-ondersteuning: ja
Isolatiebeschermingsklasse: B
KC-kenteken: KC-EMC
Uiteinde van de zuigerstang: Buitendraad
Schroefdraad van de zuigerstang: M12x1,25
Constructieve opbouw: Elektrische cilinder - met kogelomloopaandrijving - met geïntegreerde aandrijving
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-conformiteit: VDMA24364-zone III.
Opslagtemperatuur: -20 tot 60 °C
Logica-interface, aansluitmethode: stekker
Logica-interface, aansluittype: 992264
Logica-interface, aansluitmethode: M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders: 8
Max. Kabellengte: 20 m bij IO-Link-bedrijf - 15 m uitgangen - 15 m ingangen
Max. Moment Mx: 0 Nm
Max. Moment My: 6.4 Nm
Max. Moment MZ: 6.4 Nm
Max. Radiale kracht op de aandrijfschacht: 230 N
Max. stroomverbruik: 5300 mA
Max. Rotatiehoek van de zuigerstang +/-: 1 gram
Max. Aanvoerkracht FX: 375 N
Maximale stroom digitale logische uitgangen: 100 mA
Max. Versnelling: 5 m/s2
Max. snelheid 0.22 m/s
Motortype: stappenmotor
Nominale spanning DC: 24 V
Nominale stroom: 5.3 A
Parameterinterface: IO-Link, bedieningsinterface
Productgewicht: 5744 g
Referentieverplaatsing: Vaste aanslag-Block negatief - vaste aanslag-Block positief - referentieschakelaar
Relatieve luchtvochtigheid: 0 - 90% - niet condenserend
Omkeerspel: 100 µm
Richtwaarde laadvermogen, horizontaal: 56 kg
Richtwaarde laadvermogen, verticaal: 18 kg
Rotorsensor: encoder absoluut single turn
Rotorsensor resolutie: 16 bit
Rotorsensor meetprincipe: magnetisch
Schakellogica uitgangen: PNP (plusschakelend) - NPN (minusschakelend)
Schakellogica ingangen: PNP (plusschakelend) - NPN (minusschakelend)
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Beschermingsklasse: IP40
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Voedingsspanning, aansluitmethode: stekker
Voedingsspanning, aansluitmethode: M12x1, T-gecodeerd conform EN 61076-2-111
Voedingsspanning, aantal polen/aders: 4
Specificatie logische ingang: conform IEC 61131-2, type 1
Spildiameter: 12 mm
Spilversterking: 12 mm/omw
Spiltype: Kogelomloopaandrijving
UKCA-tekens zie conformiteitsverklaring: Conform UK-voorschriften voor EMC - conform UK RoHS-voorschriften
Omgevingstemperatuur: 0 tot 50 °C
Verdraaibare beveiliging/geleiding: Glijgeleiding
Materiaal behuizing: Aluminium kneedlegering, gegleidiseerd
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaal spil: Wentellagerstaal
Materiaal spilmoer: Staal
Materiaalinformatie: conform RoHS
Herhalingsnauwkeurigheid: ± 0,02 mm
Toegestane spanningsschommelingen: +/- 15%
Goedkeuring: RCM Mark
Extra functies: bedieningsinterface, geïntegreerde eindpositiedetectie
Supplement bewegende massa per slag van 10 mm: 6.5 g.

Soortnaam: Elektrische cilindermodule

Nominale stroom: 5.3 A

Slaglengte: 500 mm

Nominale stroom (afgerond): 5.3 A

Snelheid (max.): 0.22 m/s

Nominale spanning: 24 V

Schuifkracht: 375 N

Fabrikantnr.: 8118304

Type: EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA

Bouwgrootte: 60

Bedrijfstemperatuurbereik: 0 °C (min)

Min. bedrijfstemperatuur: 0 °C

Stroomverbruik: 5300 mA

Max. temperatuur: 50 °C

Min. temperatuur: 0 °C

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: 0 °C

Zuigerstang - schroefdraad: M12 x 1.25

Gewicht: 5744 g

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Slaglengte

Snelheid (max.)

FESTO Elektrische cilindermodule EPCS-BS-32-100-3P-A-ST-M-H1-PLK-AA 8118268 Slaglengte 100 mm 24 V 1 stuk(s)

Artikelnummer:2803381

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.099,00^*

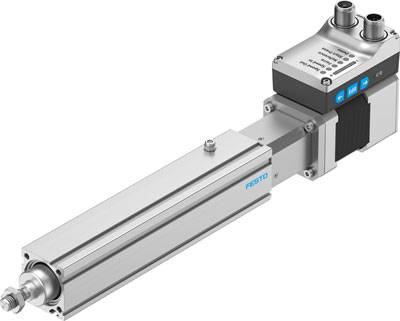

FESTO Elektrische cilindermodule EPCS-BS-32-100-8P-A-ST-M-H1-PLK-AA 8118272 Slaglengte 100 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803385

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.099,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-150-3P-A-ST-M-H1-PLK-AA 8118269 Slaglengte 150 mm 24 V 1 stuk(s)

Artikelnummer:2803382

Leverbaar di. 10 nov.

Conrad Electronic

3 A

150 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.109,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-150-8P-A-ST-M-H1-PLK-AA 8118273 Slaglengte 150 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803386

Leverbaar di. 10 nov.

Conrad Electronic

3 A

150 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.109,00^*

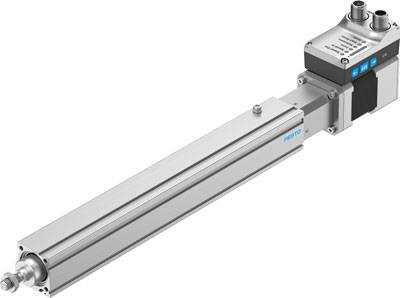

FESTO Elektrische cilindermodule EPCS-BS-32-200-3P-A-ST-M-H1-PLK-AA 8118270 Slaglengte 200 mm 24 V 1 stuk(s)

Artikelnummer:2803383

Leverbaar di. 10 nov.

Conrad Electronic

3 A

200 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.125,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-200-8P-A-ST-M-H1-PLK-AA 8118274 Slaglengte 200 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803387

Leverbaar di. 10 nov.

Conrad Electronic

3 A

200 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.125,00^*

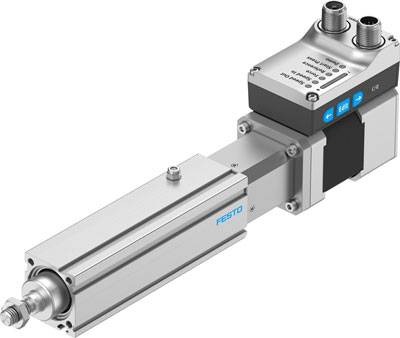

FESTO Elektrische cilindermodule EPCS-BS-32-50-3P-A-ST-M-H1-PLK-AA 8118267 Slaglengte 50 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803380

Leverbaar di. 10 nov.

Conrad Electronic

3 A

50 mm

0.079 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.089,00^*

FESTO Elektrische cilindermodule EPCS-BS-32-50-8P-A-ST-M-H1-PLK-AA 8118271 Slaglengte 50 mm Schuifkracht 150 N 24 V 1 stuk(s)

Artikelnummer:2803384

Leverbaar di. 10 nov.

Conrad Electronic

3 A

50 mm

0.21 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.089,00^*

FESTO Elektrische cilindermodule EPCS-BS-45-100-10P-A-ST-M-H1-PLK-AA 8118282 Slaglengte 100 mm Schuifkracht 250 N 24 V 1 stuk(s)

Artikelnummer:2803395

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.23 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.169,00^*

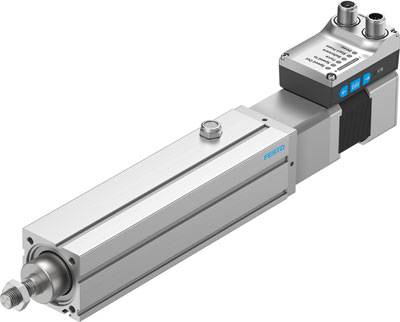

FESTO Elektrische cilindermodule EPCS-BS-45-100-3P-A-ST-M-H1-PLK-AA 8118276 Slaglengte 100 mm 24 V 1 stuk(s)

Artikelnummer:2803389

Leverbaar di. 10 nov.

Conrad Electronic

3 A

100 mm

0.074 m/s

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.169,00^*

Documenten en downloads

Datablad

Datablad 2803417 FESTO Elektrische cilindermodule EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA 8118304 Slaglengte 500 mm Schuifkracht 375 N 24 V 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2803417 FESTO Elektrische cilindermodule EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA 8118304 Slaglengte 500 mm Schuifkracht 375 N 24 V 1

Omschrijving

Elektrische cilindereenheid EPCS-BS-60-500-12P-A-ST-M-H1-PLK-AA maat=60, slag=500 mm, slagreserve=0 mm, zuigerstangschroefdraad=M12x1,25, omkeerspeling=100 μm
