Name: FESTO Lineaire aandrijving 8133080 DFPC-160-200-D Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 200 mm 1 st
Brand: FESTO
SKU: 2802742
Availability: BackOrder

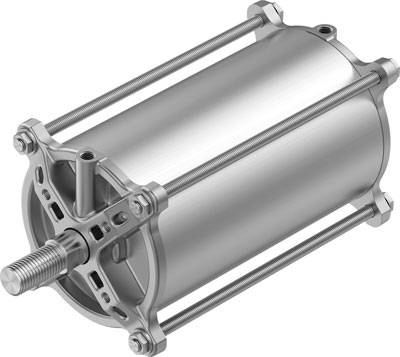

Een cilindrische pneumatische cilinder van metaal, met zuigerstang aan de linkerkant en vier stangen die de eindkappen verbinden.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Totaal (€ 639,00 / Stuk)

€ 639,00

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Botsenergie in de eindposities: 3.3 J
Maat stelaandrijving: 160
Type bevestiging: Naar keuze: - Op flens conform ISO 5210 - met tapeinden
Werkdruk: 8.7 - 116 psi
Werkdruk MPa: 0.06 - 0.8 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Bewegende massa bij een slag van 0 mm: 2102 g.
Demping: P: elastische dempingsringen en -platen aan beide zijden
Inbouwpositie: willekeurig
Flensboorpatroon: F10
Werking: Dubbelwerkend
Gewichtstoeslag per 10 mm slag: 148.61 g.
Basisgewicht bij 0 mm slag: 5948.7 g.
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Slag: 200 mm
Diameter zuiger: 160 mm
Constructieve opbouw: Zuiger - zuigerstang - cilinderbuis - trekstang
LABS-conformiteit: VDMA24364-zone III.
Luchtverbruik teruglopend per 10 mm slag: 1.351 l.
Luchtverbruik continu per 10 mm slag: 1.407 l.
Nominale werkdruk: 6 bar
Nominale werkdruk psi: 87 psi
Norm aansluiting op de koppeling: ISO 5210
Pneumatische aansluiting: G1/4
Positieherkenning: Voor naderingsschakelaar
Productgewicht: 8920 g
Schokbestendigheid: schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Trillingsbestendigheid: transportgebruikstest met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 11581 N
Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 12064 N
Omgevingstemperatuur: -20 - 80 °C.
Materiaal deksel: Aluminium cokesvoet
Materiaal zuigerstang: Hooggelegeerd staal roestvrij
Materiaal zuigerstangafdichtstrip: TPE-u(PU)
Materiaal moer: Hooggelegeerd staal roestvrij
Materiaal statische afdichtingen: NBR
Materiaal Zuganker: Hooggelegeerd staal roestvrij
Materiaal cilinderbuis: Aluminium kneedlegering, gegleidiseerd
Materiaalinformatie: conform RoHS
Supplement bewegende massa per slag van 10 mm: 64.34 g.

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Soortnaam: Lineaire aandrijving

Slaglengte: 200 mm

Operationele druk (max.): 8 bar

Diameter: 160 mm

Min. temperatuur apparaat: -20 °C

Max. temperatuur apparaat: 80 °C

Fabrikantnr.: 8133080

Gewicht: 8920 g

Bouwgrootte: 160

Min. werkdruk: 0.6 bar

Aandrijving: Perslucht

Afdichtmateriaal: NBR

Materiaal (behuizing): Aluminium kneedlegering

Diameter zuiger: 160 mm

Zuigerstang - materiaal: RVS

Kracht (max.): 12064 N

Luchtaansluiting: G1/4

Materiaal: Staal (hooggelegeerd)

Medium: Perslucht

Max. omgevingstemperatuur: +80 °C

Min. omgevingstemperatuur: -20 °C

Wijze van werking: Dubbelwerkend

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2802742 FESTO Lineaire aandrijving 8133080 DFPC-160-200-D Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 200 mm 1 st

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2802742 FESTO Lineaire aandrijving 8133080 DFPC-160-200-D Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 200 mm 1 st

Omschrijving

Lineaire aandrijving DFPC-160-200-D formaat stelaandrijving=160, flensboorbeeld=F10, slag=200 mm, zuigerdiameter=160 mm, norm aansluiting op de armatuur = ISO 5210
