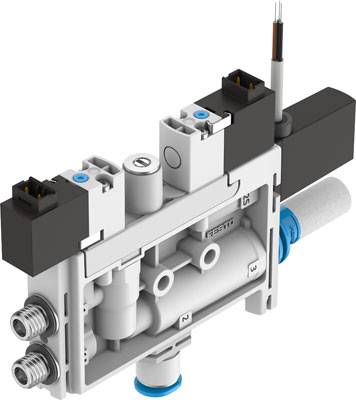

FESTO Vacuümzuigmond OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3 8141087 4 mm Nominale breedte 0.7 mm Materiaal (behuizing) PA Af
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 305,00 / Stuk)
€ 305,00
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtTechnische specificaties
- Weergave-type: LED-indicatie - 2-cijferig
- Constructie geluidsdemper: gesloten
- Bevestigingswijze: Op aansluitstrip
- Beluchting bij nominale werkdruk met ontwortelimpuls: 1.2 s.
- Werkdruk: 2 - 7 bar
- werkdruk voor maximaal aanzuigvolume: 4 bar
- Bedrijfsdruk voor max. Vacuüm: 4.8 bar
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bedrijfsspanningsbereik DC: 21.6 - 26.4 V.
- Bedrijfsspanningsbereik DC-sensor: 18 - 30 V.
- Drukmeetbereik: -1 bar
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Instelmogelijkheden: IO-Link - Teach-in - via display en toetsen
- Ejectorkarakteristiek: Hoog vacuüm - standaard
- Elektrische aansluiting uitgang, aansluitmethode: kabel
- Elektrische aansluiting uitgang, aansluittechniek: open uiteinde
- Elektrische aansluiting uitgang, aantal polen/aders: 3
- Elektrische aansluiting uitgang, functie: sensor
- Elektrische aansluiting ingang, aansluitmethode: 2x stekker
- Elektrische aansluiting ingang, aansluittechniek: aansluitschema H
- Elektrische aansluiting ingang, aantal polen/aders: 2
- Elektrische aansluiting ingang, bevestigingswijze: vergrendelend
- Elektrische aansluiting ingang, functie: Afvoer - vacuümvoorziening
- Kleur van de kabelmantel: grijs
- Filterfijnheid: 40 µm
- Handhulpbediening: terugverend
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking niet mogelijk
- Geïntegreerde functie: Inschakelklep elektrisch - smoorklep - filter - afvoerimpuls elektrisch - druksensor - geluiddemper gesloten
- Kabeldiameter: 2.9 mm
- Kabellengte: 2.5 m
- KC-kenteken: KC-EMC
- Constructieve opbouw: T-vorm
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Nominale draaddoorsnede: 0.14 mm2
- Kabeleigenschap: geschikt voor sleepkettingen
- Maximale zuigvolumestroom tegen atmosfeer: 17 l/min
- Maximaal vacuüm: 0,92
- Mediumtemperatuur: 0 - 50 °C.
- Meetmethode: piëzo-resistieve druksensor met display
- Nominale werkdruk: 4 bar
- Nominale breedte Lavalmondstuk: 0.7 mm
- Pneumatische aansluiting 1: Huntgroep
- Pneumatische aansluiting 3: Demper gesloten
- Productgewicht: 92 g
- Rastermaß: 15 mm
- Geluidsniveau bij nominale werkdruk: 56 dB(A)
- Schakeluitgang: PNP/NPN omschakelbaar
- Schakelelement: NC-contact/NO-contact omschakelbaar
- Schakelfunctie: vrij programmeerbaar
- Beschermingsklasse: IP40
- Spoeleigenschappen: 24 V/DC: 1 W
- Tolerantie kabeldiameter: ± 0,1 mm
- Omgevingstemperatuur: 0 tot 50 °C
- Vacuümaansluiting: voor slang buitendiameter 4 mm
- Ventielfunctie: gesloten
- Materiaal aansluitschroefdraad: POM
- Materiaal afdichtingen: NBR
- Materiaal mondstuk: POM
- Materiaal filter: POM
- Materiaal behuizing: PA-versterkt
- Materiaal holle schroef: aluminium kneedlegering
- Materiaal kabelmantel: PVC
- Materiaal regelschroef: staal
- Materiaal geluiddemper: PE - PA-versterkt
- Materiaal schroeven: staal
- Materiaal straalmondstuk: aluminium kneedlegering
- Materiaalinformatie: conform RoHS
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Vacuümzuigmond
- Materiaal (behuizing)
PA
- Aansluiting
4 mm
- Operationele druk (max.)
7 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
1 W
- Uitvoering
T-vorm
- Fabrikantnr.
8141087
- Werkingsdruk (min.)
2 bar
- Afdichtmateriaal
NBR
- Functie
Gesloten
- Gewicht
92 g
- Temperatuurbereik van het medium
0 tot 50 °C
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
0 °C
- Medium
Perslucht
- Nominale breedte
0.7 mm
- Bijzonderheden
Holbouten
- Functie schakelelement
Omschakelbaar
IP40
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
0 °C
- Kabellengte
2.5 m
1x NC
1x NO
Carton
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2800235 FESTO Vacuümzuigmond OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3 8141087 4 mm Nominale breedte 0.7 mm Materiaal (behuizing) PA Af
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800235 FESTO Vacuümzuigmond OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3 8141087 4 mm Nominale breedte 0.7 mm Materiaal (behuizing) PA Af
Omschrijving
Vacuümzuigmond OVEL-7-H-15-P-VQ4-UC-C-A-V1PNLK-H3 nominale breedte Lavalmondstuk = 0,7 mm, rastermaat = 15 mm, type geluiddemper = gesloten, inbouwpositie = willekeurig, ejectorkarakteristiek=(* hoog vacuüm, * Standaard)
