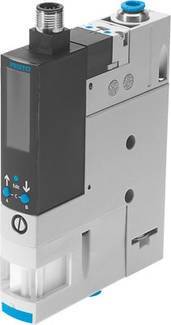

FESTO Vacuümzuigmond OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, Geluiddemper Nominale breedte 2 mm Materiaal (behuiz
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 809,00 / Stuk)
€ 809,00
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtHighlights & Details
Technische specificaties
- Weergavetype: LED
- Bouwwijze geluiddemper: open
- Bevestigingstype: met doorgangsboring, met inwendige schroefdraad, met toebehoren
- Beluchtingstijd bij nominale bedrijfsdruk: 0,2 s
- Bedrijfsdruk: 2 bar ... 8 bar
- Bedrijfsdruk voor max. vacuüm: 5.3 bar
- Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]
- Bereik voor bedrijfsspanning DC: 20.4 V ... 27.6 V
- CE-teken (zie conformiteitsverklaring): Conform EU-EMC-richtlijn
- Drukmeetbereik: -1 bar ... 0 bar
- Inbouwpositie: willekeurig
- Inschakelduur: 100%
- Instelbereik drempelwaarden: -1 bar ... 0 bar
- Instelmogelijkheden: Teach-In
- Ejectorkarakteristiek: hoog vacuüm, standaard
- Elektrische aansluiting: stekker, 5-polig, M12x1
- Filterfijnheid: 40 µm
- Nauwkeurigheid in ± % FS: 0.5 %FS
- Handbediening: schakelend
- Aanwijzing bij het bedrijfs-/stuurmedium: geoliede werking niet mogelijk
- Hysterese: 0.02 bar
- Inductieve veiligheidsbeschakeling: aangepast aan MZ-, MY-, ME-spoelen
- Geïntegreerde functie: elektrische uitwerpimpulsventiel, smoring, inschakelventiel elektrisch, filter, terugslagventiel, geluiddemper open, vacuümschakelaar
- Isolatiespanning: 50 V
- KC-kenteken: KC-EMC
- Constructieve opbouw: modulair
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Kortsluitingsbestendigheid: ja
- Nullaststroom: < 80 mA
- Max. aanhaalmoment: 0,8 Nm met inwendige schroefdraad, 2,5 Nm met doorgangsboring
- Max. uitgangsstroom: 100 mA
- Max. zuigvolumestroom tegen atmosfeer: 86.5 l/min
- Max. vacuüm: 93 %
- Mediumtemperatuur: 0 °C ... 50 °C
- Meetgrootheden: relatieve druk
- Meetprincipe: Piëzoresistief
- Nominale bedrijfsdruk: 6 bar
- Nominale doorlaat Lavalmondstuk: 2 mm
- Pneumatische aansluiting 1: QS-8
- Pneumatische aansluiting 3: geluiddemper geïntegreerd
- Productgewicht: 390 g
- Rastermaat: 20 mm
- Relatieve luchtvochtigheid: 5 - 85 %
- Reststroom: 0.1 mA
- Geluidsdrukniveau bij nominale bedrijfsdruk: 74 dB(A)
- Schakeluitgang: PNP
- Schakelingang volgens norm: IEC 61131-2
- Functie schakelelement: maakcontact
- Schakelfunctie: drempelwaardecomparator,
- drempelwaarde met vaste hysterese
- Schakellogica ingangen: PNP (plus schakelend)
- Schakelpositie-indicator: LED
- Schakelstandindicator: optisch
- Beschermingsklasse: IP65
- Beschermklasse: III
- Spanningsval: ≤ 1.5 V
- Spoeleigenschappen: 24 V DC: lagestroomfase 0,3 W, hogestroomfase 2,55 W
- Piekspanningsweerstand: 0,8 kV
- Bestendigheid tegen overbelasting: aanwezig
- Omgevingstemperatuur: 0 °C ... 50 °C
- Vacuümaansluiting: QS-8
- Ventielfunctie: gesloten
- Polariteitsbescherming: voor alle elektrische aansluitingen
- Vervuilingsgraad: 3
- Materiaal afdichtingen: NBR
- Materiaal straalbuis: POM
- Materiaal filter: weefsel, PA, Sinterstaal
- Materiaal filterbehuizing: PA-versterkt
- Materiaal behuizing: persgegoten aluminium, PA-versterkt
- Materiaal holle schroef: aluminium kneedlegering
- Materiaal regelschroef: staal
- Materiaal geluiddemper: aluminium kneedlegering, PU-schuim
- Materiaal schroeven: staal
- Materiaal stekkerbehuizing: messing, vernikkeld
- Materiaal steekcontacten: messing, verguld
- Materiaal pins: staal
- Materiaal straalpijp: aluminium kneedlegering
- Materiaal toetsenveld: PA-versterkt
- Materiaal schroefkoppeling: messing, vernikkeld
- Materiaal hoek: roestvast staal
- Materiaal-informatie: LABS-houdende stoffen inbegrepen, RoHS conform
- Herhaalbaarheid schakelwaarde FS: 0.6 %
- Goedkeuring: RCM Mark, c UL us - Listed (OL).
- Bedrijfsmedium
Perslucht
- Soortnaam
Vacuümzuigmond
- Voedingsspanning
27.6 V/DC
- Materiaal (behuizing)
Aluminium spuitgietwerk
PA
- Aansluiting
QS-8
Geluiddemper
- Operationele druk (max.)
8 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
2.55 W
- Uitvoering
Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Fabrikantnr.
8023699
- Werkingsdruk (min.)
2 bar
- Max. voedingsspanning
27.6 V/DC
- Min. voedingsspanning
20.4 V/DC
- Afdichtmateriaal
NBR
- Functie
Gesloten
- Gewicht
390 g
- Temperatuurbereik van het medium
0 tot 50 °C
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
0 °C
- Medium
Perslucht
- Nominale breedte
2 mm
- Bijzonderheden
Elektrische bediening
- Functie schakelelement
NO
IP65
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
0 °C
- Wijze van werking
In rust gesloten
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2204830 FESTO Vacuümzuigmond OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, Geluiddemper Nominale breedte 2 mm Materiaal (behuiz
