GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s) kopen ? Conrad Electronic | Conrad Electronic » All parts of success

Hét platform voor al uw techniek
Gratis inkoopoplossingen
Groot assortiment
Retourrecht

Hét platform voor al uw techniek
Reparatieservice
Groot assortiment
Retourrecht

Kopen als

Zakelijk

Eén miljoen producten
Nettoprijzen (excl. btw)

Particulier

Eén miljoen producten
Brutoprijzen (incl. btw)

Service & Support

'Oscilloscoop GW Instek GDS-3354 met digitale weergave en meerdere golfvormen op het scherm. Vier ingangskanalen onderaan.'

'Oscilloscoop GW Instek GDS-3354 met digitale weergave en meerdere golfvormen op het scherm. Vier ingangskanalen onderaan.'

Afbeelding vergelijkbaar

GW Instek

Datasheet (PDF)

Leverbaar wo. 4 nov.

Aantal

Stuk(s)

Totaal (€ 3.491,74 / Stuk)

€ 3.491,74

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Digitale geheugenoscilloscoop GDS-3502

- kanalen
20 cm (8") TFT, hoge resolutie
N/A
25 kpts geheugen/kanaal
10 psec tijdresolutie
VPO (Visual Persistence oscilloscoop) technologie
Split Screen-functie
50 O, 75 O of 1 MO ingangsimpedantie
64 MB intern geheugen
Interface: USB, RS-232 en LAN

Technische specificaties

Soortnaam: Digitale oscilloscoop

Bandbreedte: 500 MHz

Samplingrate/kanaal: 4 GSa/s

Scherm: Kleuren-TFT

Resolutie: 8 Bit

Beeldschermgrootte: 20.3 cm

Bijzonderheden: Digitaal geheugen (DSO)

Tijdbasis: 1 ns - 100 s/div

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT I

Rasterafbuiging: 2 mV - 5 V/div

Ingangsimpedantie: 1 MΩ;50 Ω;75 Ω

Ingangskoppeling: AC, DC, GND

Ingangsspanning: 300 V

Voedingsspanning: 115 V/AC; 230 V/AC

Afm.: (l x b x h) 130 x 400 x 200 mm

Gewicht: 4 kg

Scherm: 800 x 600 Pixel

Breedte: 400 mm

Hoogte: 200 mm

: 130 mm

Interfaces: USB
USB-host
RS232
Ethernet

Geheugendiepte/kanaal: 25 kpts

Type: GDS-3502

Documenten en downloads

Datablad

Datablad 513103 GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 513103 GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Omschrijving

De oscilloscopen van de GDS-3000-serie van GW Instek bieden met een bandbreedte van max. 500 MHz en een maximale realtime aftastfrequentie van tot 5 GSa/s efficiënt meetinstrument voor onderzoek en laboratorium. Door de split-screen - en zoomfunctie is zowel de weergave van de belangrijkste golfvormen, als de gelijktijdige weergave van bijpassende vergrotingen mogelijk.
De oscilloscoop heeft standaard High Speed USB-host-aansluitingen aan voor- en achterkant om de een eenvoudige toegang tot opgeslagen gegevens te garanderen.
De geïntegreerde SVGA-video-uitgang maakt het mogelijk de weergegeven foto's aan een monitor of een externe projector door te geven.

Uitvoering

Split Screen- en zoom-functie
USB-aansluiting voor USB-opslagmedia
- kanalen
20 cm (8") TFT, hoge resolutie
25K PTS geheugen/kanaal
10 psec tijdresolutie
VPO (Visual Persistence oscilloscoop) technologie
50 O, 75 O of 1 MO ingangsimpedantie instelbaar
64 MB intern geheugen
100 GSa/s ET sampling rate.

Omvang van de levering

1 sonde per kanaal
Voedingskabel
Beknopte gebruiksaanwijzing (DE/GB/FR/NL)
Engelstalige gebruiksaanwijzing op CD-ROM.

Omschrijving

De oscilloscopen van de GDS-3000-serie van GW Instek bieden met een bandbreedte van max. 500 MHz en een maximale realtime aftastfrequentie van tot 5 GSa/s efficiënt meetinstrument voor onderzoek en laboratorium. Door de split-screen - en zoomfunctie is zowel de weergave van de belangrijkste golfvormen, als de gelijktijdige weergave van bijpassende vergrotingen mogelijk.
De oscilloscoop heeft standaard High Speed USB-host-aansluitingen aan voor- en achterkant om de een eenvoudige toegang tot opgeslagen gegevens te garanderen.
De geïntegreerde SVGA-video-uitgang maakt het mogelijk de weergegeven foto's aan een monitor of een externe projector door te geven.

Uitvoering

Split Screen- en zoom-functie
USB-aansluiting voor USB-opslagmedia
- kanalen
20 cm (8") TFT, hoge resolutie
25K PTS geheugen/kanaal
10 psec tijdresolutie
VPO (Visual Persistence oscilloscoop) technologie
50 O, 75 O of 1 MO ingangsimpedantie instelbaar
64 MB intern geheugen
100 GSa/s ET sampling rate.

Omvang van de levering

1 sonde per kanaal
Voedingskabel
Beknopte gebruiksaanwijzing (DE/GB/FR/NL)
Engelstalige gebruiksaanwijzing op CD-ROM.

Vaak samen gekocht

(^*Alle prijzen zijn excl. btw.)

Dit product

GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Conrad Electronic

€ 3.491,74^*

VOLTCRAFT BNC-meetsnoerenset 0.80 m Zwart, Rood

VOLTCRAFT BNC-meetsnoerenset 0.80 m Zwart, Rood

Conrad Electronic

€ 25,61^*

Totaalprijs:

€ 3.517,35^*

Vaak samen gekocht

(^*Alle prijzen zijn excl. btw.)

Dit product

GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

GW Instek GDS-3502 Digitale oscilloscoop 500 MHz 2-kanaals 4 GSa/s 25 kpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)

Conrad Electronic

€ 3.491,74^*

VOLTCRAFT BNC-meetsnoerenset 0.80 m Zwart, Rood

VOLTCRAFT BNC-meetsnoerenset 0.80 m Zwart, Rood

Conrad Electronic

€ 25,61^*

Totaalprijs:

€ 3.517,35^*

Wat voor soort Oscilloscopen zoekt u?

Accessoires

(^*Alle prijzen zijn excl. btw.)

De noodzakelijke accessoires zijn nodig om het artikel te gebruiken zoals beschreven

VOLTCRAFT BNC-meetsnoerenset 0.80 m Zwart, Rood

VOLTCRAFT BNC-meetsnoerenset 0.80 m Zwart, Rood

Conrad Electronic

€ 25,61^*

VOLTCRAFT ML-10 Meetsnoerhouder ML-10 N/A

VOLTCRAFT ML-10 Meetsnoerhouder ML-10 N/A

Conrad Electronic

€ 123,96^*

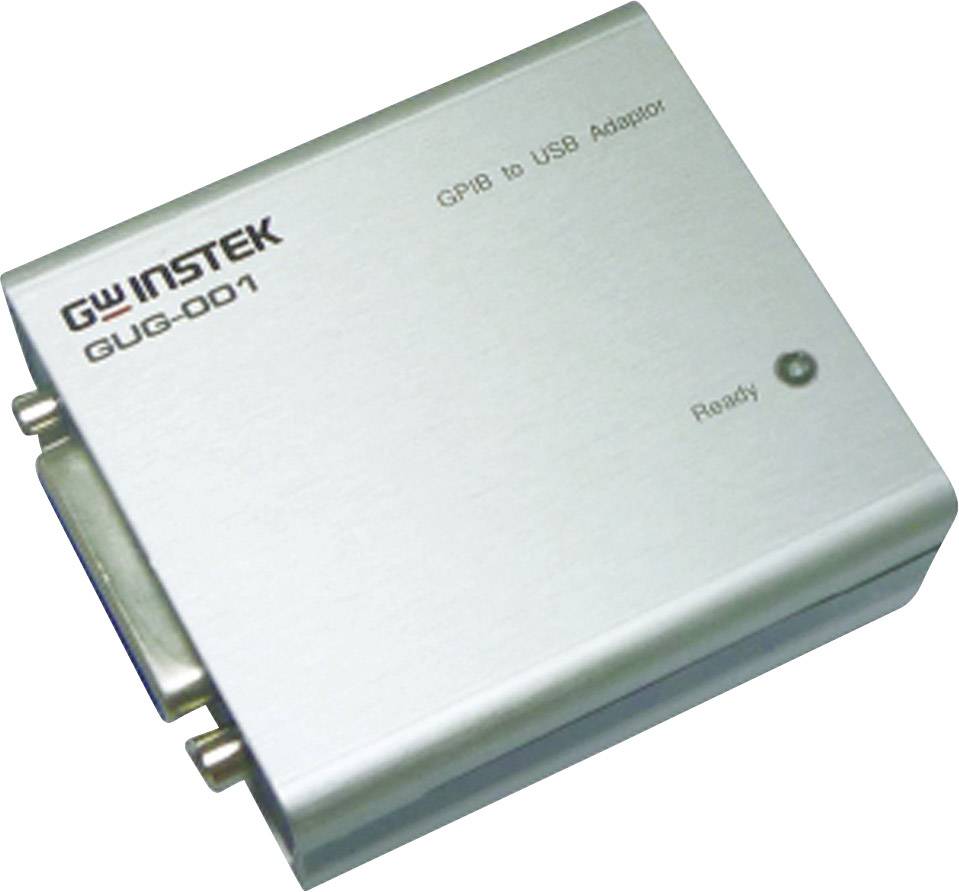

GW Instek 11UG-0010010 GUG-001 Interface-adapter 1 stuk(s)
