GW Instek LCR-8201 High-precision multimeter Digitaal Datalogger

GW Instek brengt een nieuwe serie hoogfrequente LCR-testers ~ LCR 8200 op de markt, die vier modellen omvat en de maximale testfrequentie tot 30 MHz bedraagt. De hele serie beschikt over een 7-inch kleurendisplay en een hoge meetnauwkeurigheid (0,08%). De meetresultaten kunnen afhankelijk van de gekozen meetmodus numeriek of grafisch worden weergegeven, zodat gebruikers de eigenschappen van het testobject optimaal kunnen interpreteren. Tegelijkertijd maakt een compleet assortiment standaardinterfaces zoals USB-apparaat / RS-232C / Handler en GPIB de gebruikers in staat om het apparaat via de bekendste interface te besturen zonder zich te hoeven bekommeren om extra hardware-investeringen.

Bovendien biedt de serie ook een USB-geheugenfunctie bij gebruik in de grafische modus. De gemeten karakteristieken en waarden van het testobject worden voor een latere analyse opgeslagen. De veelzijdige functies van de LCR-8200 kunnen gebruikers helpen om probleemloos te voldoen aan de testeisen van passieve componenten in onderzoek en ontwikkeling, constructie en productie.

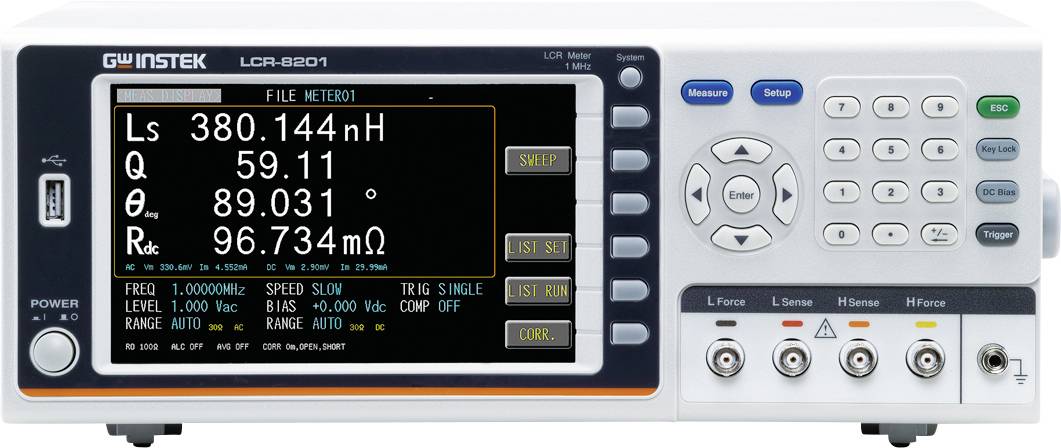

In de numerieke meetmodus is hij onderverdeeld in MEAS-meting en LIJSTMETING. In de meetmodus MEAS kunnen gebruikers maximaal 4 (ten minste 1) gewenste meetpunten uit de 17 meetparameters selecteren. Elk geselecteerd meetelement kan op vergelijking (geslaagd/mislukt) of OP DE BIN-functie worden ingesteld om een beoordeling en sortering uit te voeren, zodat gebruikers de resultaten van de meting aan de hand van kleur en geluid gemakkelijk kunnen herkennen. In DE LIJSTMODUS kunnen gebruikers 15 testpunten instellen en elk testpunt kan parameters onafhankelijk instellen, inclusief frequentie/spanning/bias, en er kan zelfs een onafhankelijke vergelijkingsfunctie en een numerieke weergavemodus (waarde, verschilwaarde, verschilpercentage) worden ingesteld. Bovendien is in DE LIJSTMODUS ook de automatische triggermodus beschikbaar. Na afloop van elke LIJSTMETING bevindt het apparaat zich in het stand-by-trigger-mechanisme. De gebruiker hoeft alleen de volgende DUT te plaatsen en de LIJSTTEST kan automatisch worden uitgevoerd, waardoor tijd wordt bespaard door herhaaldelijk op de activeringsknop te drukken.

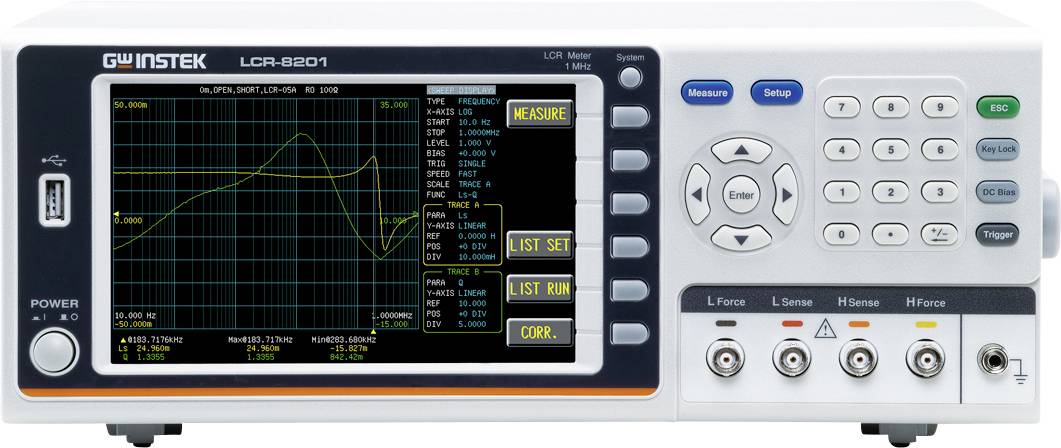

In de grafische meetmodus biedt DE SWEEP-meting de mogelijkheid om twee parameters gelijktijdig te toetsen (SPOOR A / SPOOR B). De relatieve parameters van de sweep, inclusief de sweep-bron (frequentie, spanning of stroom), horizontaal/verticale asberekening (LINEAIR/LOG), snelheid, enz., zelfs het toevoegen van een bias, kunnen worden ingesteld en getest volgens de werkelijke behoeften van de gebruikers. Na afloop van de sweep kan de schaal automatisch worden aangepast aan de geselecteerde CURVE, zodat de hele observatie duidelijker en beter leesbaar is. Bovendien kunnen de weergegeven grafieken (bmp) en waarden (csv) voor latere analyses en toepassingen op het flashstation worden opgeslagen.

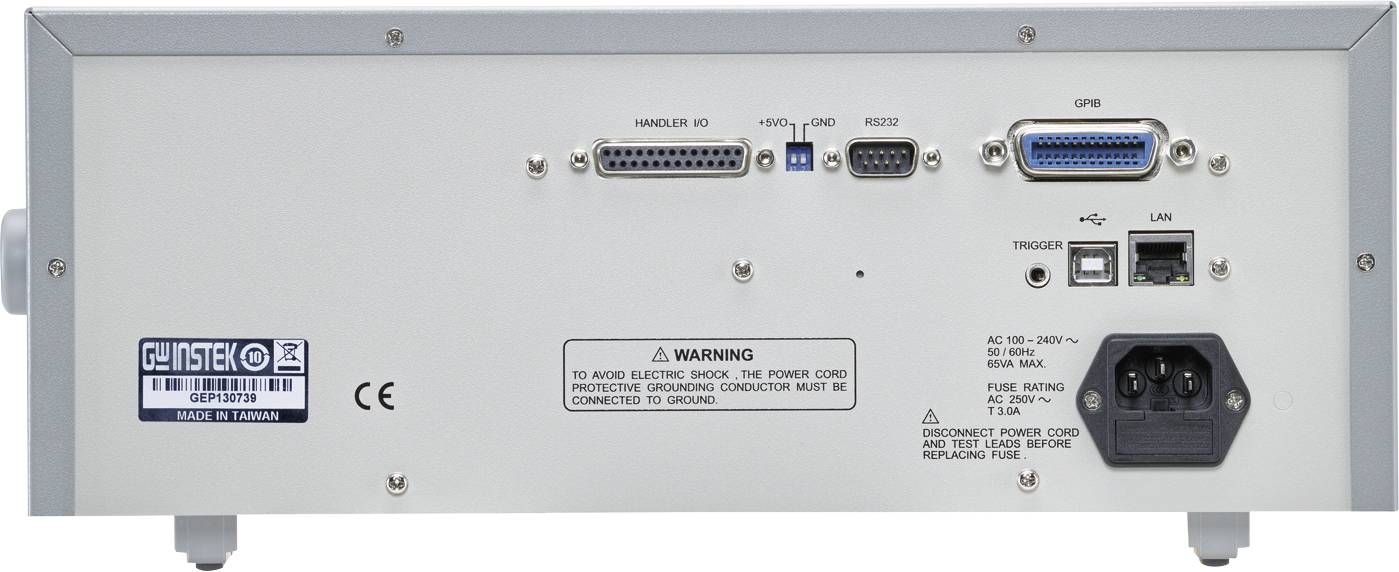

Voor de registratie van meetgegevens tijdens het testproces of voor de collocatie voor systeemintegratie, de LCR-8200-serie biedt de meest uitgebreide communicatie-interfaces, waaronder USB-apparaat, RS-232C, LAN voor PC-verbinding en zelfs GPIB, die alle standaard-communicatie-interfaces zijn. Gebruikers kunnen kiezen zonder extra kosten, afhankelijk van de gebruikspatronen en het comfort van de systeemarchitectuur. Bovendien biedt de LCR-8200-serie ook een handler-interface voor systeemintegratie van PLC's of sorteerders.

De teksten voor dit artikel zijn automatisch vertaald.
