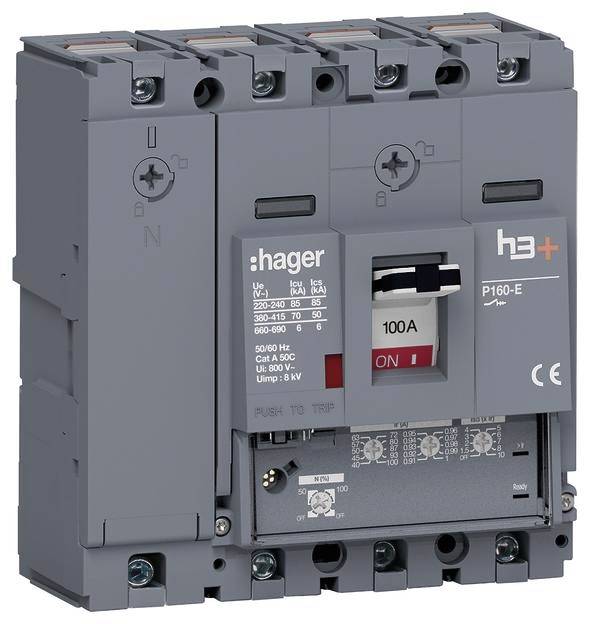

Hager HES101GC Vermogensschakelaar 1 stuk(s) Single

Vermogensschakelaar h3+ P160 LSNI 4P4D N0-50-100% 100A 70kA CTC. De compacte vermogensschakelaar conform DIN en 60947-2 beschermt de elektrische installatie en netwerken tegen overbelasting en kortsluiting. De activeringscurve van de elektronische ontspanner kan via de draaivergrendelschakelaar worden ingesteld. Afzonderlijk instelbaar zijn de triggers voor de overbelastingsstroom (IR) en de kortvertraagde kortsluitstroom (ISD). De onvertraagde activering voor de kortsluitstroom II is vast ingesteld. De nulgeleiderbescherming kan met een regelaar op de stand OFF, 50% van IR en ISD of 100% van IR en ISD worden ingesteld. De tijdvertraging blijft net als bij tr en tsd. Een stand-by-LED brandt groen als de ontspanner klaar is voor gebruik en knippert oranje als er een interne fout in de ontspanner wordt herkend. Een andere LED begint rood te knipperen, wanneer I = 105% IR, en brandt continu rood als I > 112% IR. Op de stand van de knevel zijn de drie verschillende bedrijfstoestanden zichtbaar (AAN = boven, UIT = onder, geactiveerd = middenstand). Een inrichting voor het vergrendelen van de schakeltoestand in AAN- of UIT-positie is geïntegreerd en kan met een in de handel verkrijgbare hangslot zonder extra accessoires worden gebruikt. Via een activeringsknop kan het activeringsmechanisme worden getest en de hoofdcontacten worden geopend. Een klapdeksel met onverliesbare snelschroef maakt toegang tot de installatieruimte mogelijk voor optionele hulpcontacten en andere triggers. Geïntegreerde accessoires kunnen via kijkvensters worden geïdentificeerd en geïdentificeerd zonder het klapdeksel te openen. Door een interface voor een diagnose- en configuratietool kan de ingestelde activeringscurve worden getest en gedocumenteerd.
