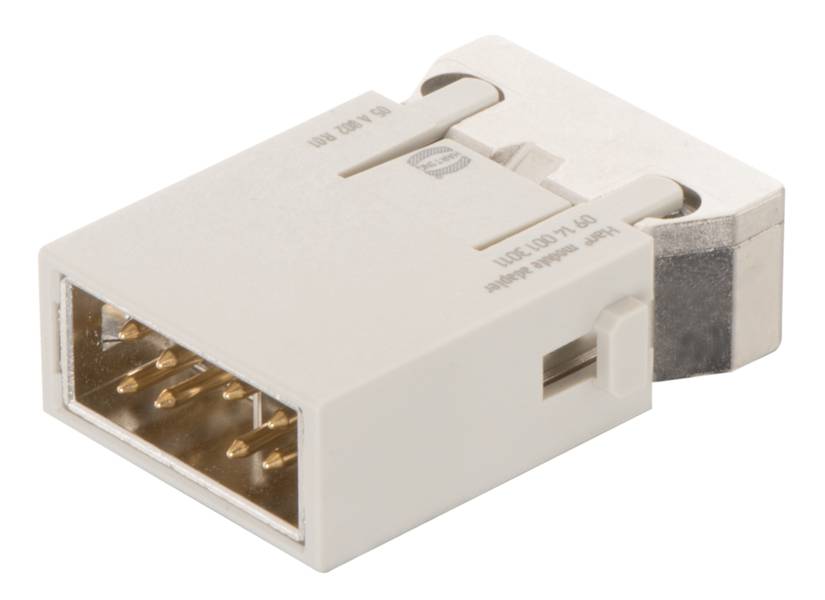

HARTING 09142083016 Connector 8 Crimpen 1 stuk(s) Piece
Verpakkingswijze
Piece
Soortnaam
Connector
Aansluiting
Crimpen
Totaal aantal polen
8
Aderdoorsnede (min.)
0.14 mm²
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 55,99 / Stuk)
€ 55,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Aansluitmethode: Krimpaansluiting
- Aantal contacten: 8
- Nominale stroom: L10 A.
- Grenstemperatuur: -40 ... +85 °C
- Materiaal gebruik: Polycarbonaat (PC)
- Kleur inzet: RAL 7032 (kiezelgrijs)
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 42 g
- Nominale spanning: 50 V
- Toegekende stootspanning: 0,8 kV
- Verontreinigingsgraad: 3
- Opmerkingen: Niet geschikt voor gebruik in behuizingen met een laag model en Han-Modular ® Eco, Han-Modular ® Compact en Han-Modular ® Twin.
- Brandbeveiliging in railvoertuigen: En 45545-2 (2020-08)
- Overdrachtssnelheid: 120 Mbit/s.
- Geslacht: pen
- Kabeldoorsnede: 0,14 ... 2.5 mm²
- Beschrijving: Han ® Megabit HMC inzetstuk;2x 4 contacten;2 kabelingangen
- Overige contacten: + afscherming
- Overdrachtseigenschappen: Cat. 5 klasse D tot 100 MHz
- Materiaal afscherming: Spuitgietzink, vernikkeld
- Goedkeuringen: DNV GL
- Nominale spanning conform UL: 30 V.
- Doorgangsweerstand, afscherming: ≤ 100 mΩ
- Insteekcycli met andere HMC-componenten: ≥ 10.000
- Nominale stroom conform UL: 2 A AWG 26... AWG 20;6 A AWG 18;8 A AWG 16... AWG 14
Piece
- Soortnaam
Connector
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Bijzonderheden
Zonder trekontlasting
- Aansluiting
Crimpen
- Aantal polen
8
- Totaal aantal polen
8
- Aderdoorsnede (min.)
0.14 mm²
- Aderdoorsnede (max.)
2.5 mm²
- Insteekcycli
≥ 10.000
- Inhoud
1 stuk(s)
- Max. temperatuur
+85 °C
- Min. temperatuur
-40 °C
50 V
FALSE
8
Pin
-40-85 °C
V0
0.8 kV
Crimp connection
Other
3
TRUE
0.14-2.5 mm²
0.14-2.5 mm²
Other
Thermoplastic
10 A
Thermoplastic
8
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3007515 HARTING 09142083016 Connector 8 Crimpen 1 stuk(s) Piece
Datablad 3007515 HARTING 09142083016 Connector 8 Crimpen 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3007515 HARTING 09142083016 Connector 8 Crimpen 1 stuk(s) Piece
Omschrijving
Krimpaansluiting, pen, contacten: 8 + afscherming, kabeldoorsnede: 0,14...2,5 mmm, nominale stroom: 10 A, polycarbonaat (PC), RAL 7032 (kiezelgrijs)
