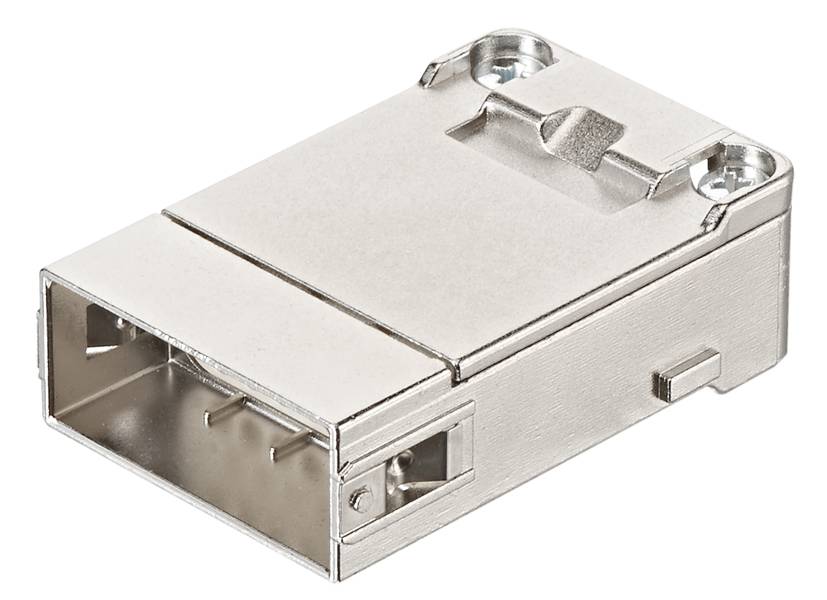

HARTING 09142203013 Pin-inzetstuk 20 Crimpen 1 stuk(s)
Soortnaam
Pin-inzetstuk
Aansluiting
Crimpen
Totaal aantal polen
20
Aderdoorsnede (min.)
0.09 mm²
Aderdoorsnede (max.)
0.52 mm²
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 57,99 / Stuk)
€ 57,99
incl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Aansluitmethode: Krimpaansluiting
- Aantal contacten: 20
- Nominale stroom: 1,5 A
- Grenstemperatuur: -40 ... +85 °C
- Materiaal gebruik: Liquid-crystal polymeer (LCP)
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 35,12 g
- Nominale spanning: 32 V
- Toegekende stootspanning: 0,8 kV
- Verontreinigingsgraad: 3
- Opmerkingen: Krimpcontacten apart bestellen.
- Geslacht: pen
- Kabeldoorsnede: 0,09 ... 0,52 mm²
- Beschrijving: Han ® Shielded module inzet
- Overige contacten: + afscherming
- Materiaal afscherming: Spuitgietzink, vernikkeld
- Goedkeuringen: DNV GL
- Nominale spanning conform UL: 30 V.
- Doorgangsweerstand, afscherming: ≤ 100 mΩ
- Insteekcycli met andere HMC-componenten: ≥ 10.000
- Nominale spanning conform CSA: 30 V.
- Soortnaam
Pin-inzetstuk
- Bijzonderheden
Incl. afscherming
- Aansluiting
Crimpen
- Aantal polen
20
- Totaal aantal polen
20
- Aderdoorsnede (min.)
0.09 mm²
- Aderdoorsnede (max.)
0.52 mm²
- Insteekcycli
≥ 10.000
- Inhoud
1 stuk(s)
- Max. temperatuur
+85 °C
- Min. temperatuur
-40 °C
32 V
FALSE
20
Pin
-40-85 °C
V0
0.8 kV
Crimp connection
Other
3
TRUE
0.09-0.52 mm²
0.09-0.52 mm²
Other
Thermoplastic
4 A
Thermoplastic
20
Documenten en downloads
Datablad
Datablad 3007503 HARTING 09142203013 Pin-inzetstuk 20 Crimpen 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3007503 HARTING 09142203013 Pin-inzetstuk 20 Crimpen 1 stuk(s)
Omschrijving
Krimpaansluiting, pen, contacten: 20 + afscherming, kabeldoorsnede: 0,09...0,52 mmm, nominale stroom: 4 A, Liquid-crystal polymeer (LCP)
