Name: HARTING 09185167912 Male connector Aantal rijen 2 1 stuk(s)
Brand: HARTING
SKU: 3002935
Availability: BackOrder

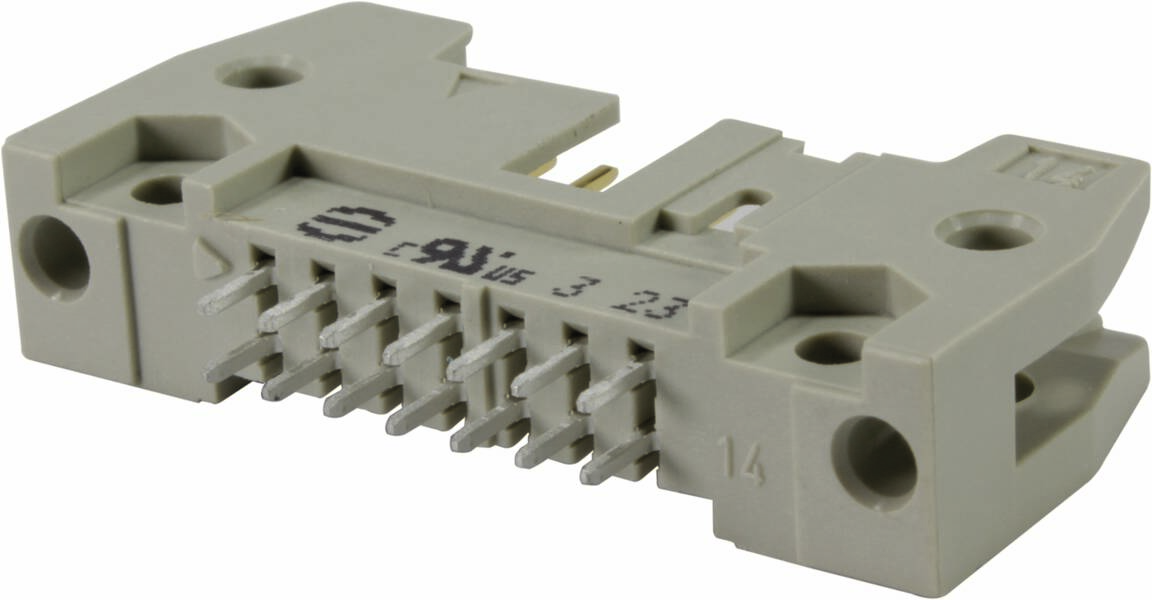

Een grijze stekker met meerdere pinnen die worden gebruikt voor elektronische verbindingen.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 8 mrt. 2027

Aantal

Stuk(s)

Totaal (€ 3,99 / Stuk)

€ 3,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 16
Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: SEC standaard
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Printplaat naar kabel
Aantal contacten: 16
Lengte van de pennen: 4,5 mm
Vergrendelingswijze: Met korte hendels
Steekcontactrijen: 2e
Raster, aansluitzijde: 2,54 mm
Nominale stroom: 1 A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 48 N
Insteekcycli: ≥ 50
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-13
Nettogewicht: 6.04 g
Spoorwegclassificatie: F3/I3

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 16

Aantal rijen: 2

Rastermaat (RM): 2.54 mm

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Aansluiting: Solderen

Kleur (specifiek): Grijs

Materiaal (behuizing): PA

Fabrikantnr.: 09185167912

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 18 516 7912

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 109 Ω

Stiftlengte: 4,5 mm

: Printed circuit board to cable

: Other

: 16

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documenten en downloads

Datablad

Datablad 3002935 HARTING 09185167912 Male connector Aantal rijen 2 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002935 HARTING 09185167912 Male connector Aantal rijen 2 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 16, recht, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 16, recht, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.
