Name: HARTING 09185306322 Male connector Aantal rijen 2 1 stuk(s)
Brand: HARTING
SKU: 3003055
Availability: BackOrder

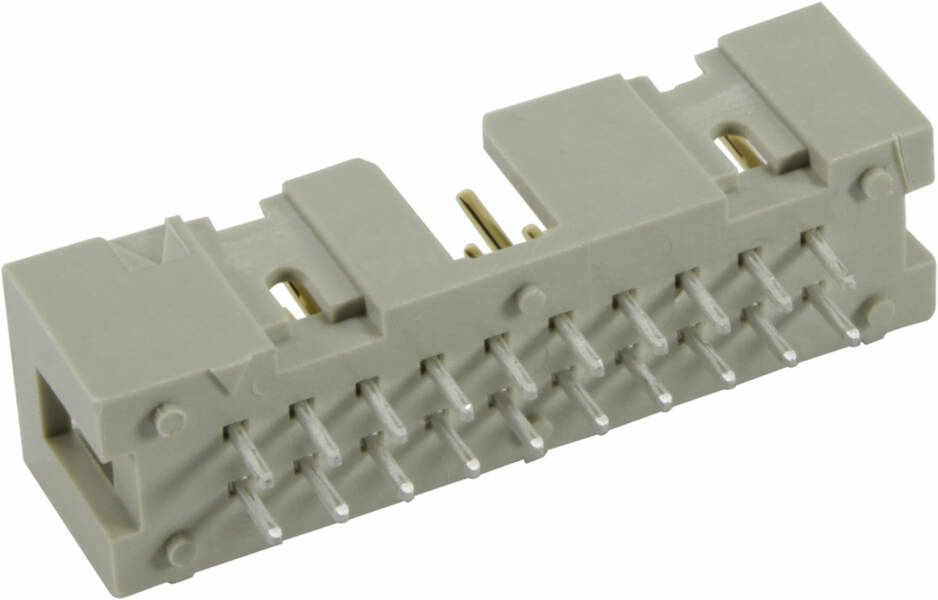

Grijs elektronisch onderdeel met meerdere metalen pinnen in twee rijen. Het is een verbindingselement dat wordt gebruikt in elektronische apparaten.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 8 mrt. 2027

Aantal

Stuk(s)

Totaal (€ 5,49 / Stuk)

€ 5,49

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 30
Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: SEC low-profielen
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Printplaat naar kabel; printplaat naar printplaat
Aantal contacten: 30
Lengte van de pennen: 4,5 mm
Steekcontactrijen: 2e
Raster, aansluitzijde: 2,54 mm
Nominale stroom: 1 A
Isolatieweerstand: >109 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 60 N
Insteekcycli: ≥ 250
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-13
Nettogewicht: 5.32 g
Spoorwegclassificatie: F3/I3

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 30

Aantal rijen: 2

Rastermaat (RM): 2.54 mm

Nominale stroom: 1 A

Nominale stroom (afgerond): 1 A

Aansluiting: Solderen

Kleur (specifiek): Grijs

Materiaal (behuizing): PA

Fabrikantnr.: 09185306322

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 18 530 6322

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 109 Ω

Stiftlengte: 4,5 mm

: Printed circuit board to cable

: Other

: 30

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 4.5 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Documenten en downloads

Datablad

Datablad 3003055 HARTING 09185306322 Male connector Aantal rijen 2 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003055 HARTING 09185306322 Male connector Aantal rijen 2 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 30, recht, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 30, recht, koperlegering
