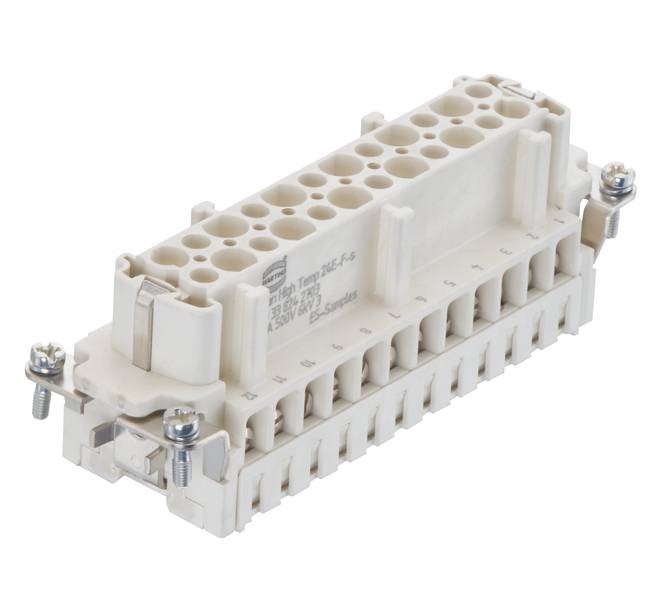

HARTING 09338242703 Connector Han® E 24 + PE Schroeven 1 stuk(s) Piece
Verpakkingswijze
Piece
Soortnaam
Connector
Serie
Han® E
Aansluiting
Schroeven
Totaal aantal polen
24 + PE
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 149,99 / Stuk)
€ 149,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Serie: Han E Han High temp
- Aansluitmethode: schroefaansluiting
- Aantal contacten: 24
- Nominale stroom
- Isolatieweerstand: > 1010 Ω
- Doorgangsweerstand: ≤ 1 mΩ
- Grenstemperatuur: -40 ... +200 °C met Han ® High temp componenten
- Insteekcycli: ≥ 500
- Materiaal gebruik: Liquid-crystal polymeer (LCP)
- Materiaal contacten: Koperlegering
- Contactoppervlak: verzilverd
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 151,5 g
- Nominale spanning: 500 V
- Toegekende stootspanning: 6 kV
- Verontreinigingsgraad: 3
- Brandbeveiliging in railvoertuigen: En 45545-2 (2020-08)
- Geslacht: bus
- Kabeldoorsnede: AWG 18... AWG 14
- Isoleerlengte: 7,5 mm
- Aandraaimoment 0,5 Nm
- Grootte: 24 B.
- Goedkeuringen: DNV GL
- PE-contact: Ja
- Met draadbescherming: Ja
Piece
- Soortnaam
Connector
- Serie
Han® E
- Bijzonderheden
Met schroefaansluiting
- Aansluiting
Schroeven
- Aantal polen
24
- Totaal aantal polen
24 + PE
- Aderdoorsnede (min.)
0.75 mm²
- Aderdoorsnede (max.)
2.5 mm²
- Insteekcycli
500
- Model
Han E® High Temp
- Inhoud
1 stuk(s)
- Max. temperatuur
200 °C
- Min. temperatuur
-40 °C
- Voorijlend contact (PE)
Ja
- Bouwtype
Bus
500 V
TRUE
24
Bus
-40-200 °C
V0
6 kV
Screw connection
Silver
3
FALSE
0.75-2.5 mm²
0.75-2.5 mm²
TRUE
Other copper alloys
Thermoplastic
16 A
Thermoplastic
500
24
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3007977 HARTING 09338242703 Connector Han® E 24 + PE Schroeven 1 stuk(s) Piece
Datablad 3007977 HARTING 09338242703 Connector Han® E 24 + PE Schroeven 1 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3007977 HARTING 09338242703 Connector Han® E 24 + PE Schroeven 1 stuk(s) Piece
Omschrijving
Inzetstukken, schroefaansluiting, bus, Liquid-crystal polymeer (LCP), nominale stroom: 16 A, formaat: 24 B, contacten: 24
