HARTING 09731606991 Male connector Aantal rijen 3 1 stuk(s) kopen ? Conrad Electronic

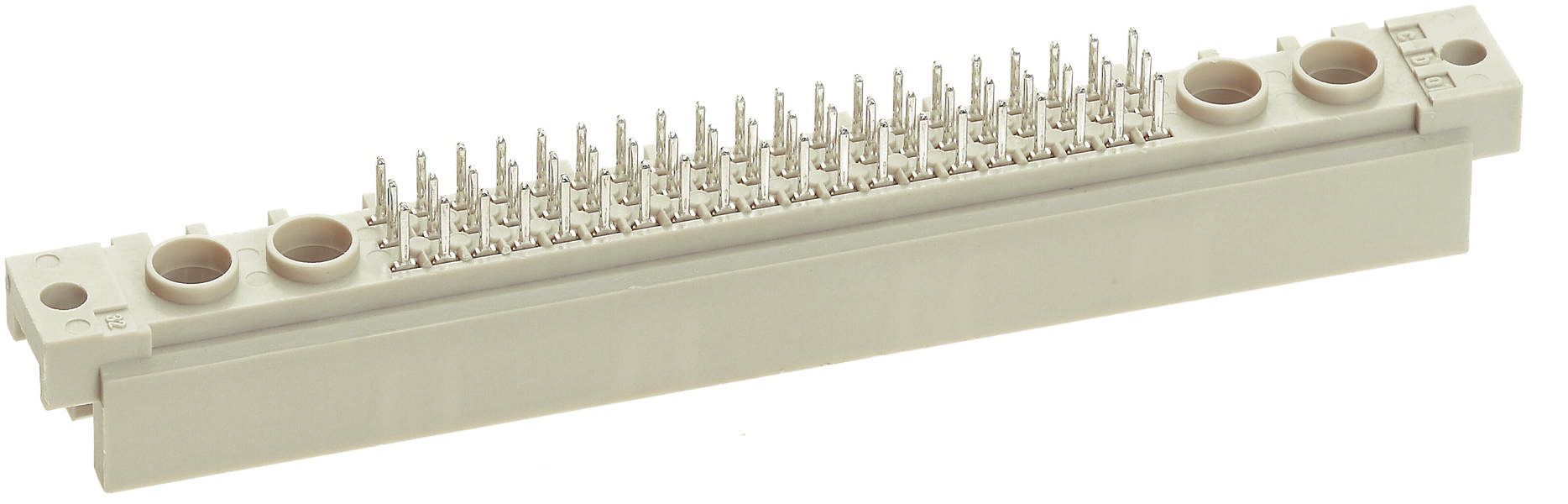

Een elektronische stekkerverbinding met veel metalen pinnen, meestal gebruikt voor het verbinden van meerdere printplaten in technische apparaten.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

2.54 mm

7.62 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 15 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 27,26 / Stuk)

€ 27,26

excl. btw

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 64
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
Aantal contacten: 64
Lengte van de pennen: 6 mm
Steekcontactrijen: 3
Raster, aansluitzijde: 2,54 mm;7,62 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 20 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 57 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2 (normaanvullend)
Nettogewicht: 12 g
Aanduiding: Model M invers
Raster, insteekzijde: 2,54 mm;7,62 mm
Slagwijdte: ≥ 1,2 mm
Kruipafstand: ≥ 1,2 mm
Kenmerken: Loodvrij;nominale stroom speciale contacten: Zie gegevensblad van de geselecteerde contacten
Aantal signaalcontacten: 60
Aantal speciale contacten: 4
Printplaatbevestiging: Met flens
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen a, b en c, posities 7, 8,... , 25, 26
Codering: Codering met contactverlies

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 64

Aantal rijen: 3

Rastermaat (RM): 2.54 mm
7.62 mm

Aansluiting: Solderen

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09731606991

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 73 160 6991

Doorgangsweerstand: 20 mΩ

Isolatieweerstand: 1012 Ω

Stiftlengte: 6 mm

: Printed circuit board to cable

: Other

: 64

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 6 mm

: 2.54 mm

: 3

: 2.54 mm

: Thermoplastic

: 90° (upwards vertical)

: Flange

: 2 A

Documenten en downloads

Datablad

Datablad 3003421 HARTING 09731606991 Male connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003421 HARTING 09731606991 Male connector Aantal rijen 3 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 2 A, contacten: 64, recht, koperlegering
