Name: HARTING 15110322401000 Male connector Aantal rijen 2 220 stuk(s)
Brand: HARTING
SKU: 3002778
Availability: BackOrder

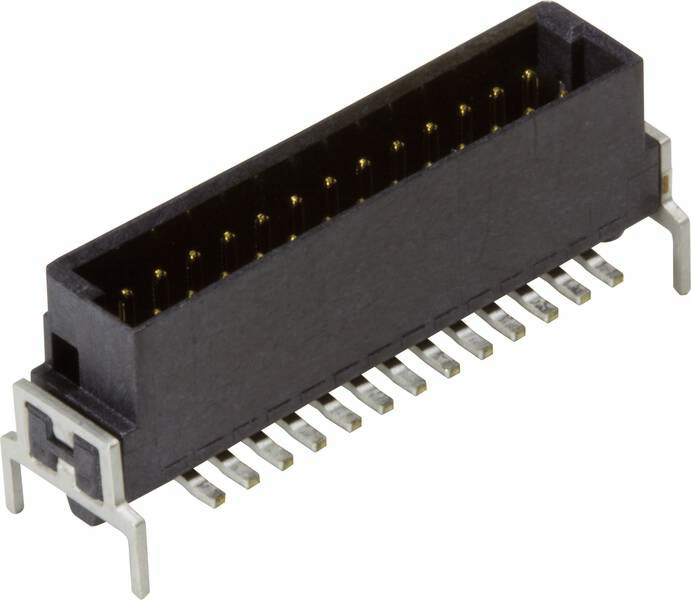

Een zwarte elektrische connector met meerdere goudkleurige pinnen, bestemd voor montage op printplaten.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

1.27 mm

Inhoud

220 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 11 mrt. 2027

Aantal (Verpakkingsgrootte 220 stuk(s))

Set(s)

Totaal (€ 809,00 / Stuk)

€ 809,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 32
Aantal rijen 2
Inhoud 220 stuk(s)

Technische specificaties

Serie: HAR-flex
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
Aantal contacten: 32
Steekcontactrijen: 2e
Raster, aansluitzijde: 1,27 mm
Isolatieweerstand: >109 Ω
Doorgangsweerstand: < 25 mΩ
Grenstemperatuur: -55 ... +125 °C
Insteekcycli: ≥ 500
Testspanning Ueff: 0,5 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Nettogewicht: 0.76 g
Aanduiding: Signaal
Raster, insteekzijde: 1,27 mm
Slagwijdte: ≥ 0,4 mm
Kruipafstand: ≥ 0,4 mm
Stapelhoogte: 1,75 mm

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 32

Aantal rijen: 2

Rastermaat (RM): 1.27 mm

Aansluiting: THR

Materiaal (behuizing): PA

Fabrikantnr.: 15110322401000

Inhoud: 220 stuk(s)

Contactmateriaal: Koperlegering

Type: 15 11 032 2401 000

Doorgangsweerstand: 25 mΩ

Isolatieweerstand: 109 Ω

: Printed circuit board to cable

: Other

: 32

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Documenten en downloads

Datablad

Datablad 3002778 HARTING 15110322401000 Male connector Aantal rijen 2 220 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002778 HARTING 15110322401000 Male connector Aantal rijen 2 220 stuk(s)

Omschrijving

Male connector, reflow soldeeraansluiting (THR), contacten: 32, recht, koperlegering, edelmetaal via Ni insteekzijde, SN via Ni aansluitzijde
