Name: HARTING 15130502401333 Male connector Aantal rijen 2 1 stuk(s)
Brand: HARTING
SKU: 3002792
Availability: BackOrder

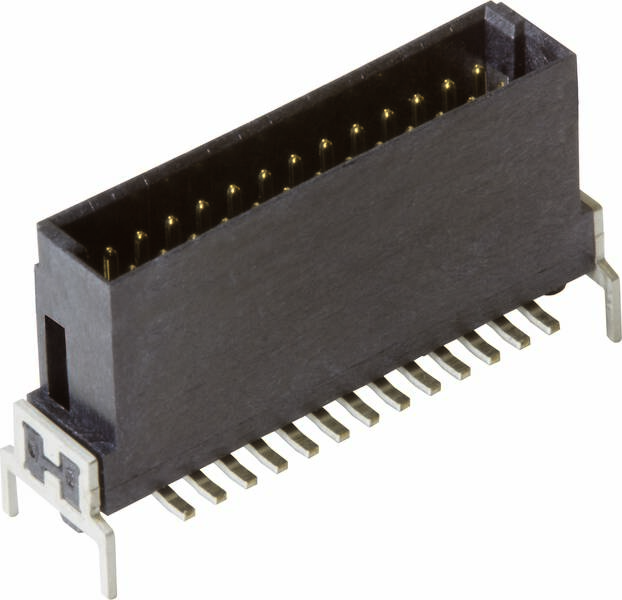

Een zwarte, rechthoekige connector met meerdere metalen pinnen, geschikt voor elektronische verbindingen op printplaten.

Soortnaam

Male connector

Bouwtype

Recht

Rastermaat (RM)

1.27 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 11 mrt. 2027

Aantal

Stuk(s)

Totaal (€ 14,99 / Stuk)

€ 14,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 50
Aantal rijen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: HAR-flex
Component: Messenbalk
Contactbeschrijving: Recht
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
Aantal contacten: 50
Steekcontactrijen: 2e
Raster, aansluitzijde: 1,27 mm
Isolatieweerstand: >109 Ω
Doorgangsweerstand: < 25 mΩ
Grenstemperatuur: -55 ... +125 °C
Insteekcycli: ≥ 500
Testspanning Ueff: 0,5 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Aanduiding: Signaal
Raster, insteekzijde: 1,27 mm
Slagwijdte: ≥ 0,4 mm
Kruipafstand: ≥ 0,4 mm
Stapelhoogte: 4,85 mm

Soortnaam: Male connector

Bouwtype: Recht

Totaal aantal polen: 50

Aantal rijen: 2

Rastermaat (RM): 1.27 mm

Aansluiting: THR

Materiaal (behuizing): PA

Fabrikantnr.: 15130502401333

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 15 13 050 2401 333

Doorgangsweerstand: 25 mΩ

Isolatieweerstand: 109 Ω

: Printed circuit board to cable

: Other

: 50

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Documenten en downloads

Datablad

Datablad 3002792 HARTING 15130502401333 Male connector Aantal rijen 2 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002792 HARTING 15130502401333 Male connector Aantal rijen 2 1 stuk(s)

Omschrijving

Male connector, reflow soldeeraansluiting (THR), contacten: 50, recht, koperlegering, edelmetaal via Ni insteekzijde, SN via Ni aansluitzijde

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Male connector, reflow soldeeraansluiting (THR), contacten: 50, recht, koperlegering, edelmetaal via Ni insteekzijde, SN via Ni aansluitzijde
