Name: HARTING 15230682401000 Female connector Aantal rijen 2 110 stuk(s)
Brand: HARTING
SKU: 2999850
Availability: BackOrder

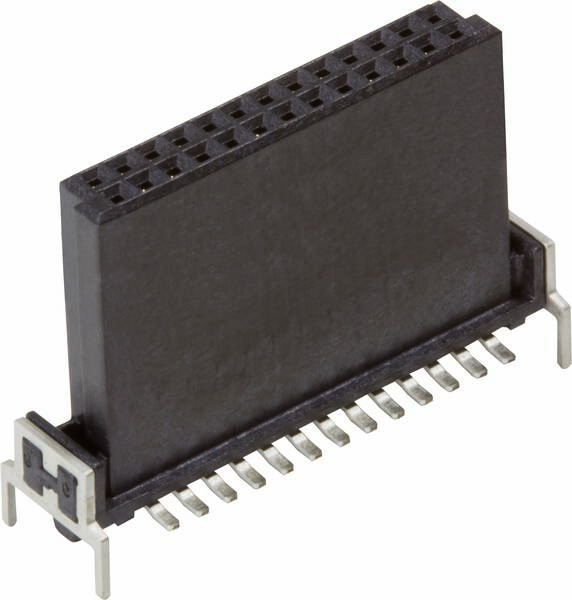

Een zwarte elektronische connector met 20 pinnen, geschikt voor het verbinden van printplaten.

Soortnaam

Female connector

Bouwtype

Recht

Rastermaat (RM)

1.27 mm

Inhoud

110 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 11 mrt. 2027

Aantal (Verpakkingsgrootte 110 stuk(s))

Set(s)

Totaal (€ 1.969,00 / Stuk)

€ 1.969,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Female connector

Totaal aantal polen 68
Aantal rijen 2
Inhoud 110 stuk(s)

Technische specificaties

Serie: HAR-flex
Component: Veerlijst
Contactbeschrijving: Recht
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Moederbord to daughtercard;Mezzanine
Aantal contacten: 68
Steekcontactrijen: 2e
Raster, aansluitzijde: 1,27 mm
Isolatieweerstand: >109 Ω
Doorgangsweerstand: < 25 mΩ
Grenstemperatuur: -55 ... +125 °C
Insteekcycli: ≥ 500
Testspanning Ueff: 0,5 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Aanduiding: Signaal
Raster, insteekzijde: 1,27 mm
Slagwijdte: ≥ 0,4 mm
Kruipafstand: ≥ 0,4 mm
Stapelhoogte: 13,65 mm

Soortnaam: Female connector

Bouwtype: Recht

Totaal aantal polen: 68

Aantal rijen: 2

Rastermaat (RM): 1.27 mm

Aansluiting: THR

Materiaal (behuizing): PA

Fabrikantnr.: 15230682401000

Inhoud: 110 stuk(s)

Contactmateriaal: Koperlegering

Type: 15 23 068 2401 000

Doorgangsweerstand: 25 mΩ

Isolatieweerstand: 109 Ω

: Other

: 68

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 1.27 mm

: 2

: 1.27 mm

: Liquid crystal polymer

: 90° (upwards vertical)

: Other

Documenten en downloads

Datablad

Datablad 2999850 HARTING 15230682401000 Female connector Aantal rijen 2 110 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2999850 HARTING 15230682401000 Female connector Aantal rijen 2 110 stuk(s)

Omschrijving

Veerlijst, reflow soldeeraansluiting (THR), contacten: 68, recht, koperlegering, edelmetaal via Ni insteekzijde, SN via Ni aansluitzijde
