Name: HARTING 15550022701333 Male connector 1 stuk(s)
Brand: HARTING
SKU: 3002741
Availability: BackOrder

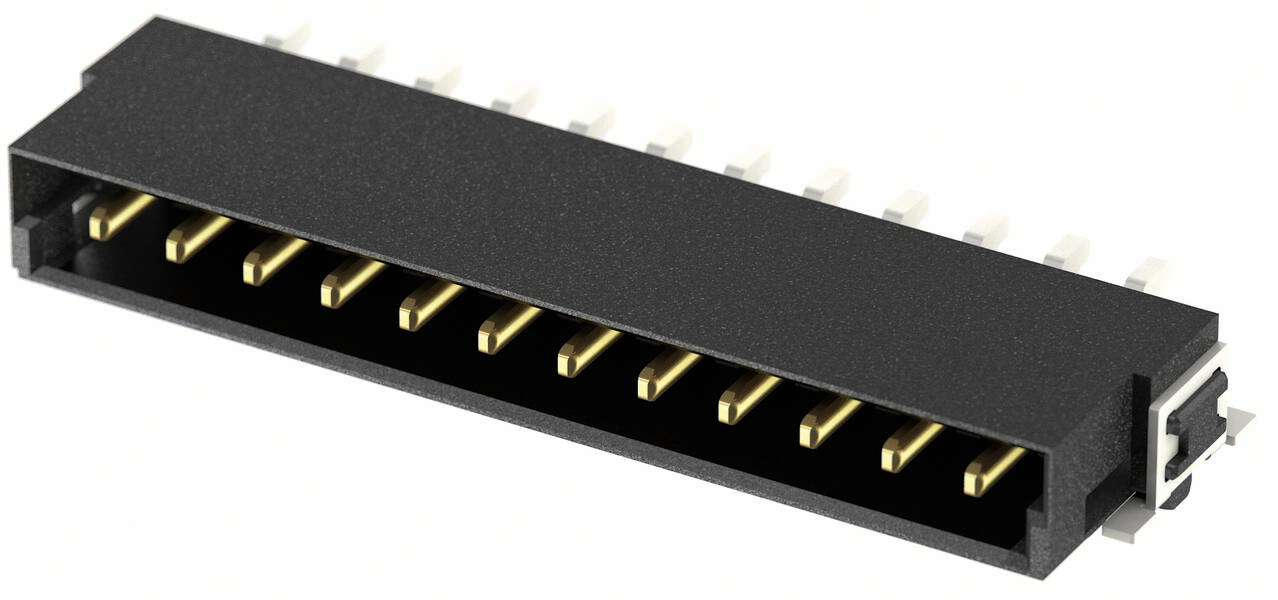

'Een zwarte stekker met meerdere goudkleurige pinnen aan een witte zijde.'

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

2.54 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 25 feb. 2027

Aantal

Stuk(s)

Totaal (€ 11,99 / Stuk)

€ 11,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 2
Inhoud 1 stuk(s)

Technische specificaties

Serie: HAR-flex
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Moederbord to daughtercard;extender card
Aantal contacten: 2
Raster, aansluitzijde: 2,54 mm
Nominale stroom
Isolatieweerstand: > 1010 Ω
Doorgangsweerstand: ≤ 25 mΩ
Grenstemperatuur: -55 ... +125 °C
Insteekcycli: ≥ 500
Testspanning Ueff: 0,84 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP)
Kleur inzet: zwart
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Aanduiding: Power. Power
Raster, insteekzijde: 2,54 mm
Slagwijdte: ≥ 0,94 mm
Kruipafstand: ≥ 0,94 mm printplaat; ≥ 1,89 mm connector
Kenmerken: Aansluitmethode van de hold-down: SMT
Nominale spanning: Conform IEC 60664-1
Toegekende stootspanning: 1,5 kV
Verontreinigingsgraad: 2
Moisture Sensitivity Level (MSL): 1 conform ECA/IPC/JEDEC J-STD-020D
Procesgevoeligheid niveau (PSL): R0 conform ECA/IPC/JEDEC J-STD-020D
CoPlanariteit van contacten: 0,1 mm
Opmerkingen: Conform IEC 61984 gaat het om een unecapzelige connector. De bescherming tegen elektrische schokken moet door het type installatie door de gebruiker worden gewaarborgd.

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 2

Rastermaat (RM): 2.54 mm

Nominale stroom: 29 A

Nominale stroom (afgerond): 29 A

Aansluiting: THR

Kleur (specifiek): Zwart

Materiaal (behuizing): PA

Fabrikantnr.: 15550022701333

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 15 55 002 2701 333

Doorgangsweerstand: 25 mΩ

Isolatieweerstand: 1010 Ω

: Other

: 180 V

: 2

: Other

: -55-125 °C

: Other

: 1.5 kV

: Soldering connection

: Tin

: 2.54 mm

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Other

: 29 A

Documenten en downloads

Datablad

Datablad 3002741 HARTING 15550022701333 Male connector 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3002741 HARTING 15550022701333 Male connector 1 stuk(s)

Omschrijving

Male connector, reflow soldeeraansluiting (THR), nominale stroom: 29 A, contacten: 2, haaks, koperlegering
