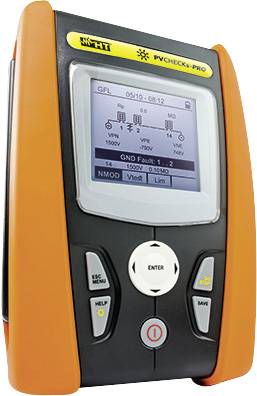

HT Instruments PV-CHECKs Pro Installatietester VDE-norm 0413
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 5.194,21 / Stuk)
€ 5.194,21
excl. btw
Gratis verzending*
Technische specificaties
- Soortnaam
Installatietester
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 1000 V
CAT III 1500 V
- Interfaces
WiFi
USB
- Afm.
(l x b x h) 235 x 75 x 165 mm
- Gewicht
1200 g
- Meetbereik (VDE)
Isolatieweerstand
- DIN-norm
DIN EN 62446
- Weergave
Digitaal (LCD)
- Breedte
75 mm
- Hoogte
165 mm
235 mm
- Testprocedure
Automatisch
- Spanningsverzorging
Werkt op een accu
- Aantal geheugenplaatsen
999
- Type
PV-CHECKs Pro
- VDE-norm
0413
- Bijzonderheden
PV-systeemtest
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3208701 HT Instruments PV-CHECKs Pro Installatietester VDE-norm 0413
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3208701 HT Instruments PV-CHECKs Pro Installatietester VDE-norm 0413
Omschrijving
De PV-checks Pro is een installatietester voor fotovoltaïsche installaties, die zowel in het 1000 V-vlak als in het 1500 V-vlak tot een kortsluitstroom van 40 A DC kan worden gebruikt en daarmee nieuwe normen stelt!
PV-checks Pro is de complete oplossing voor het voldoen aan de IEC 62446-1-normen (DIN VDE 0126-23) voor alle gangbare tests in categorie 1.
PV-checks Pro voert bij zowel enkelzijdige als bifaciale PV-modules alle vereiste tests voor de inbedrijfstelling van een PV-installatie volgens IEC 62446-1 in automatische volgorde uit.
GO-STOP-TOETS
Met één druk op de GO-stopknop worden de volgende metingen achtereenvolgens uitgevoerd:
• Polariteitstest
• Gangbaarheid van de potentiaalcompensator
• Bepaling van de isolatieweerstand Riso
• Bepaling van de nullastspanning VOC tot 1500 V DC
• Bepaling van de kortsluitstroom ISC tot 40 A DC
Volgens en 62446-1 vergelijkt PV-checks Pro de rechte gemeten string met de eerder gemeten strings om spannings- en stroomverschillen die buiten de opgegeven toleranties liggen, te beoordelen.
Door het meten van de zonnestraling (optionele referentiecel vereist) en de PV-moduletemperatuur (optionele temperatuursensor vereist) met de externe datalogger SOLAR 03 kan de PV-checks Pro de gemeten waarden van VOC-OPC en ISC-OPC op de STC (standaardtestomstandigheden: 1000 W/m², 25 °C, OP 1,5) optellen om deze vervolgens te vergelijken met de opgegeven nominale waarden uit de modulegegevensbladen van de fabrikant.
Na elke meting geeft de PV-checks Pro het resultaat van de meting op het display weer, met de bijbehorende evaluatie (OK/niet OK).
SPECIALE FUNCTIE GFL
Lokalisatie van de isolatiefout op een PV-string (Ground-Fault Location)
Naast het grote toepassingsgebied (1500 V DC / 40 A DC) onderscheidt de PV-checks Pro zich door de nieuwe GFL-functie voor het opsporen van storingen bij isolatie. Met behulp van de Ground Fault Locator (GFL)-functie kunnen isolatiefouten niet alleen in principe worden vastgesteld, maar ook nauwkeurig worden gelokaliseerd. De PV-checks Pro geeft de vermoedelijke positie van een storing binnen een string op het display aan.
De teksten voor dit artikel zijn automatisch vertaald.
PV-checks Pro is de complete oplossing voor het voldoen aan de IEC 62446-1-normen (DIN VDE 0126-23) voor alle gangbare tests in categorie 1.
PV-checks Pro voert bij zowel enkelzijdige als bifaciale PV-modules alle vereiste tests voor de inbedrijfstelling van een PV-installatie volgens IEC 62446-1 in automatische volgorde uit.
GO-STOP-TOETS
Met één druk op de GO-stopknop worden de volgende metingen achtereenvolgens uitgevoerd:
• Polariteitstest
• Gangbaarheid van de potentiaalcompensator
• Bepaling van de isolatieweerstand Riso
• Bepaling van de nullastspanning VOC tot 1500 V DC
• Bepaling van de kortsluitstroom ISC tot 40 A DC
Volgens en 62446-1 vergelijkt PV-checks Pro de rechte gemeten string met de eerder gemeten strings om spannings- en stroomverschillen die buiten de opgegeven toleranties liggen, te beoordelen.
Door het meten van de zonnestraling (optionele referentiecel vereist) en de PV-moduletemperatuur (optionele temperatuursensor vereist) met de externe datalogger SOLAR 03 kan de PV-checks Pro de gemeten waarden van VOC-OPC en ISC-OPC op de STC (standaardtestomstandigheden: 1000 W/m², 25 °C, OP 1,5) optellen om deze vervolgens te vergelijken met de opgegeven nominale waarden uit de modulegegevensbladen van de fabrikant.
Na elke meting geeft de PV-checks Pro het resultaat van de meting op het display weer, met de bijbehorende evaluatie (OK/niet OK).
SPECIALE FUNCTIE GFL
Lokalisatie van de isolatiefout op een PV-string (Ground-Fault Location)
Naast het grote toepassingsgebied (1500 V DC / 40 A DC) onderscheidt de PV-checks Pro zich door de nieuwe GFL-functie voor het opsporen van storingen bij isolatie. Met behulp van de Ground Fault Locator (GFL)-functie kunnen isolatiefouten niet alleen in principe worden vastgesteld, maar ook nauwkeurig worden gelokaliseerd. De PV-checks Pro geeft de vermoedelijke positie van een storing binnen een string op het display aan.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
