HT Instruments PV-SERVICE KIT VDE-testset
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Technische specificaties
- Soortnaam
VDE-testset
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 1000 V
- Meetbereik (VDE)
Isolatieweerstand
- DIN-norm
DIN EN 62446
- Weergave
LCD
- Nauwkeurigheid
2.5 %
- Type
PV-SERVICE KIT
- Bijzonderheden
PV-systeemtest
Documenten en downloads
Datablad
Datablad 3208700 HT Instruments PV-SERVICE KIT VDE-testset
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3208700 HT Instruments PV-SERVICE KIT VDE-testset
Omschrijving

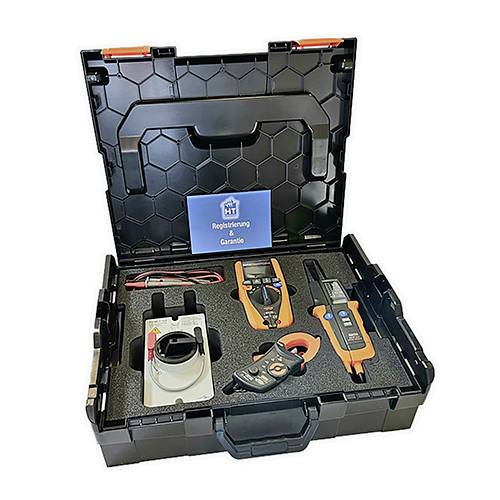

Met de PV-SERVICEKIT kunnen alle noodzakelijke metingen voor de afname van een PV-installatie volgens de eisen van VDE 0126-23 (en 62446) worden uitgevoerd. Isolatietester 1 kV met multimeterfunctie en laagohmige meting. 2-polige spanningstester (CAT IV) met belasting tot 1000 V AC/DC AC/DC-stroomomvormer met 2 meetbereiken 40 A & 400 A AC/DC
NEPTUNE
Isolatie- en laagohmige meting
Spanning AC/DC en draaiveldrichting
Weerstands- en continuïteitstest met zoemer
DC, AC TRMS, AC+DC TRMS SPANNING TOT 1000 V.
Frequentie van spanning en/of stroom
MAX. / MIN / PEAK / HOLD-FUNCTIES
Nauwkeurige weergave met 10.000 punten
Autorange metingen met autom. AC/DC-herkenning
Meting van polarisatie-index (PI) en diëlektrische absorptieverhouding (DAR)
HT10
Knop voor lastinschakeling
Groot LCD-scherm met verlichting
Meetpuntverlichting met witte LED
19 mm contactafstand voor eenhandscontrole
Beveiliging conform CAT IV 600 V, CAT III 1000 V
HT4006
MEETBEREIK (40 A): 0,1 A × 40 A AC/DC
MEETBEREIK (400 A): 0,5 A / 400 A AC/DC
Nauwkeurigheid: ± 2,5 % rdg
max. Kabeldiameter 30 mm
Overspanningskat. CAT III 600 V / CAT IV 300 V
Aansluiting via banaanstekker op de NEPTUNE, kabel 1 m
De teksten voor dit artikel zijn automatisch vertaald.
NEPTUNE
Isolatie- en laagohmige meting
Spanning AC/DC en draaiveldrichting
Weerstands- en continuïteitstest met zoemer
DC, AC TRMS, AC+DC TRMS SPANNING TOT 1000 V.
Frequentie van spanning en/of stroom
MAX. / MIN / PEAK / HOLD-FUNCTIES
Nauwkeurige weergave met 10.000 punten
Autorange metingen met autom. AC/DC-herkenning
Meting van polarisatie-index (PI) en diëlektrische absorptieverhouding (DAR)
HT10
Knop voor lastinschakeling
Groot LCD-scherm met verlichting
Meetpuntverlichting met witte LED
19 mm contactafstand voor eenhandscontrole
Beveiliging conform CAT IV 600 V, CAT III 1000 V
HT4006
MEETBEREIK (40 A): 0,1 A × 40 A AC/DC
MEETBEREIK (400 A): 0,5 A / 400 A AC/DC
Nauwkeurigheid: ± 2,5 % rdg
max. Kabeldiameter 30 mm
Overspanningskat. CAT III 600 V / CAT IV 300 V
Aansluiting via banaanstekker op de NEPTUNE, kabel 1 m
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Nullastspanning tot 1000 V DC met de Neptune
- kortsluitstroom tot 20A DC met de Neptune en de stroomomvormer HT4006 in combinatie met een
- kortsluitstroomschakelaar isolatiemeting tot 1000 V DC met de
- Neptune laagohmige meting / doorgangstest (teststroom 200 mA) met de Neptune
- om indien nodig ook de spanningsvrijheid aan de AC- of DC-zijde van de PV-installatie te kunnen vaststellen, behoort bij de levering ook een 2-polige spanningstester (model HT10)
Opmerkingen
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
