Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PG2449 -0 kPa tot 10 kPa M12 1x NC, 1x NO, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
10 kPa
Max. voedingsspanning
32 V/DC
Datasheet (PDF)
1 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 759,50
3
2% = € 55,56
€ 740,98
5
3% = € 129,50
€ 733,60
10
4% = € 308,30
€ 728,67
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 759,50 / Stuk)
€ 759,50
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details

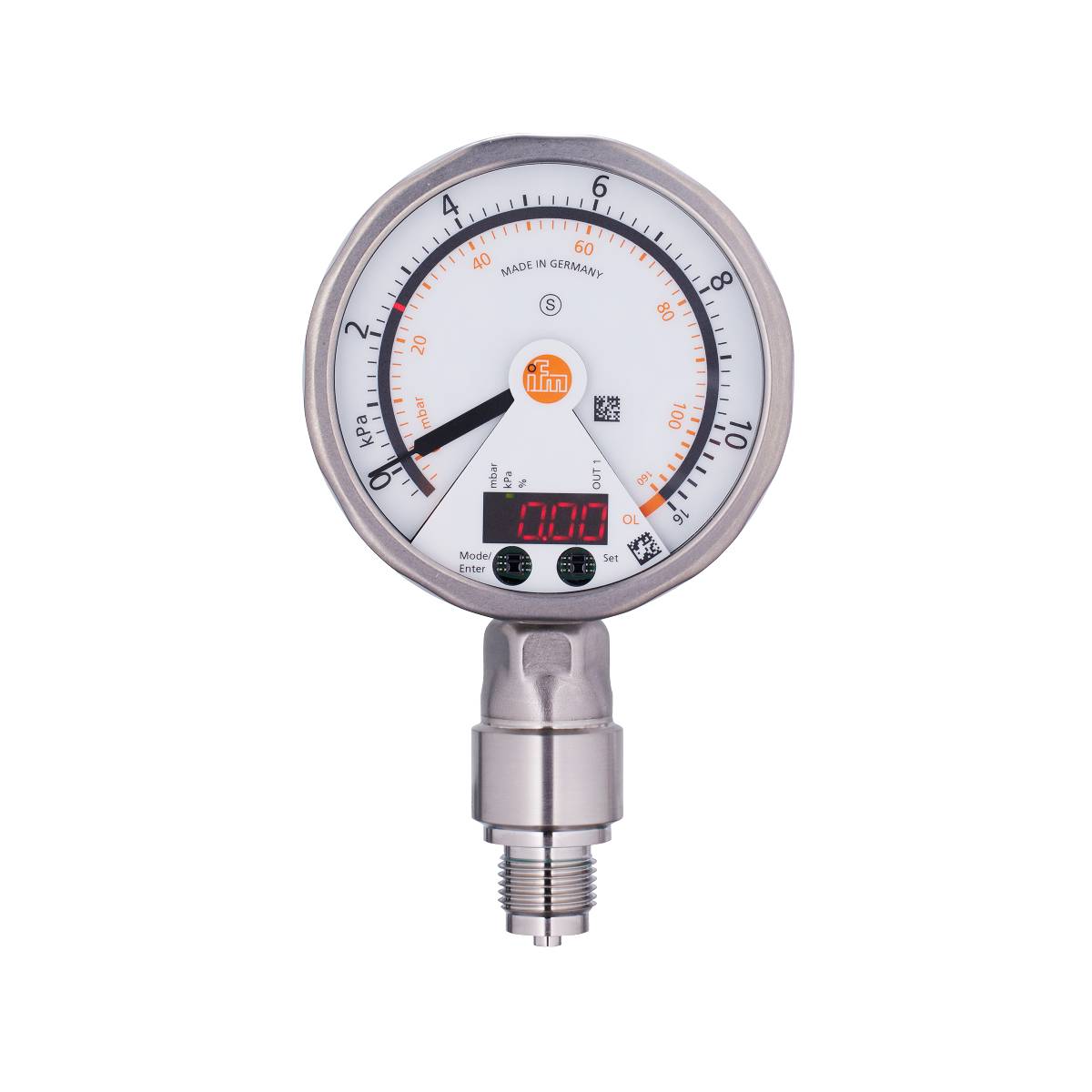

ifm PG2449 elektronische druksensor met analoge weergave
- Analoge weergave, drukschakelaar en transmitter in één apparaat
- Zeer goede afleesbaarheid, ook op grote afstand
- Draaibaar display met LED-staafdiagram voor weergave van de schakelpunten
- Programmeerbare schakeluitgang en schaalbare analoge uitgang
- Robuuste roestvrijstalen behuizing voor gebruik in ruwe industriële omgevingen
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20, inverteerbaar; (schaalbaar)
- Analogenpunt [kPa]: 2...16
- Analogenpunt [mbar]: 20...160
- Analoog startpunt [kPa]: -0,5...13,5
- Analoog startpunt [mbar]: -5...135
- Reactietijd [ms]: < 9
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 1
- Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: 2 x LED, groen; schakeltoestand: LED, geel; schakelpunten: LED-ring, rood; functieweergave: alfanumeriek display, rood 4-cijferig; meetwaarden: analoge weergave, 0...350° draaibaar, wijzer in stroomloze toestand niet zichtbaar; meetwaarden: alfanumeriek display, rood 4-cijferig
- Karakteristiek afwijking: < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling))
- Schakelpuntnauwkeurigheid bereik: < ± 0,6; (Turn down 1:1)
- Omgevingstemperatuur-1 [°C]: -20...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; (configureerbaar)
- Stand-by vertragingstijd [s]: 6
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...32 DC
- Demping analoge uitgang DAA [s]: 0,01...30
- Demping proceswaarde DAP [s]: 0,01...30
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Druksterkte [kPa]: 400
- Druksterkte [mbar]: 4000
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Elektrische uitvoering: PNP/NPN
- Uitgebreid weergavebereik max. [kPa]: 16
- Uitgebreid weergavebereik max. [mbar]: 160
- Totaal aantal uitgangen: 2
- Gewicht [g]: 563.900
- Hysteresisvariatie: < ± 0,5; (Turn down 1:1)
- In stappen van [kPa]: 0,02
- In stappen van [mbar]: 0.2
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per 6 maanden)
- Max. Belasting [Ω]: (UB - 10 V) / 20 mA
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: -0,005...0,1
- Meetbereik [kPa]: -0,5...10
- Meetbereik [mbar]: -5...100
- Min. Barstdruk [kPa]: 3000
- Min. Barstdruk [mbar]: 30000
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- TTF: 97
- Procesaansluiting: Schroefdraadaansluiting G 1/2 buitendraad
- Terugschakelpunt RP [kPa]: -0,5...15,96
- Terugschakelpunt RP [mbar]: -5...159,6
- Schakelfrequentie DC [Hz]: 75
- Schakelpunt SP [kPa]: -0,46...16
- Schakelpunt SP [mbar]: -4,6...160
- BESCHERMINGSKLASSE IP 67; IP 69K
- Beschermingsklasse: III
- Schaalverdeling aanwezig: Ja
- Stapresponstijd analoge uitgang [ms]: 28
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 70; (24 V)
- Temperatuurcoëfficiënt nulpunt: < ± 0,3; (0...70 °C)
- Temperatuurcoëfficiënt: < ± 0,3; (0...70 °C)
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: Al2O3 (keramiek); FKM; 1.4404 (roestvrij staal / 316L)
- Soortnaam
Druksensor
- Type
PG2449
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
M12-stekker
- Meetbereik (druk) (min.)
-0 kPa
- Meetbereik (druk) (max.)
10 kPa
- Meetbereik (druk)
-0 kPa tot 10 kPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
1x NC
1x NO
Analoog
- Berstdruk
3000 kPa
- Slangaansluiting
G1/2 buitendraad
- Min. temperatuur
-20 °C
- Max. temperatuur
80 °C
- Gewicht
563.900 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 3321588 ifm Electronic Druksensor 1 stuk(s) PG2449 -0 kPa tot 10 kPa M12 1x NC, 1x NO, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321588 ifm Electronic Druksensor 1 stuk(s) PG2449 -0 kPa tot 10 kPa M12 1x NC, 1x NO, Analoog
Omschrijving
ifm PG2449 elektronische druksensor met analoge weergave
