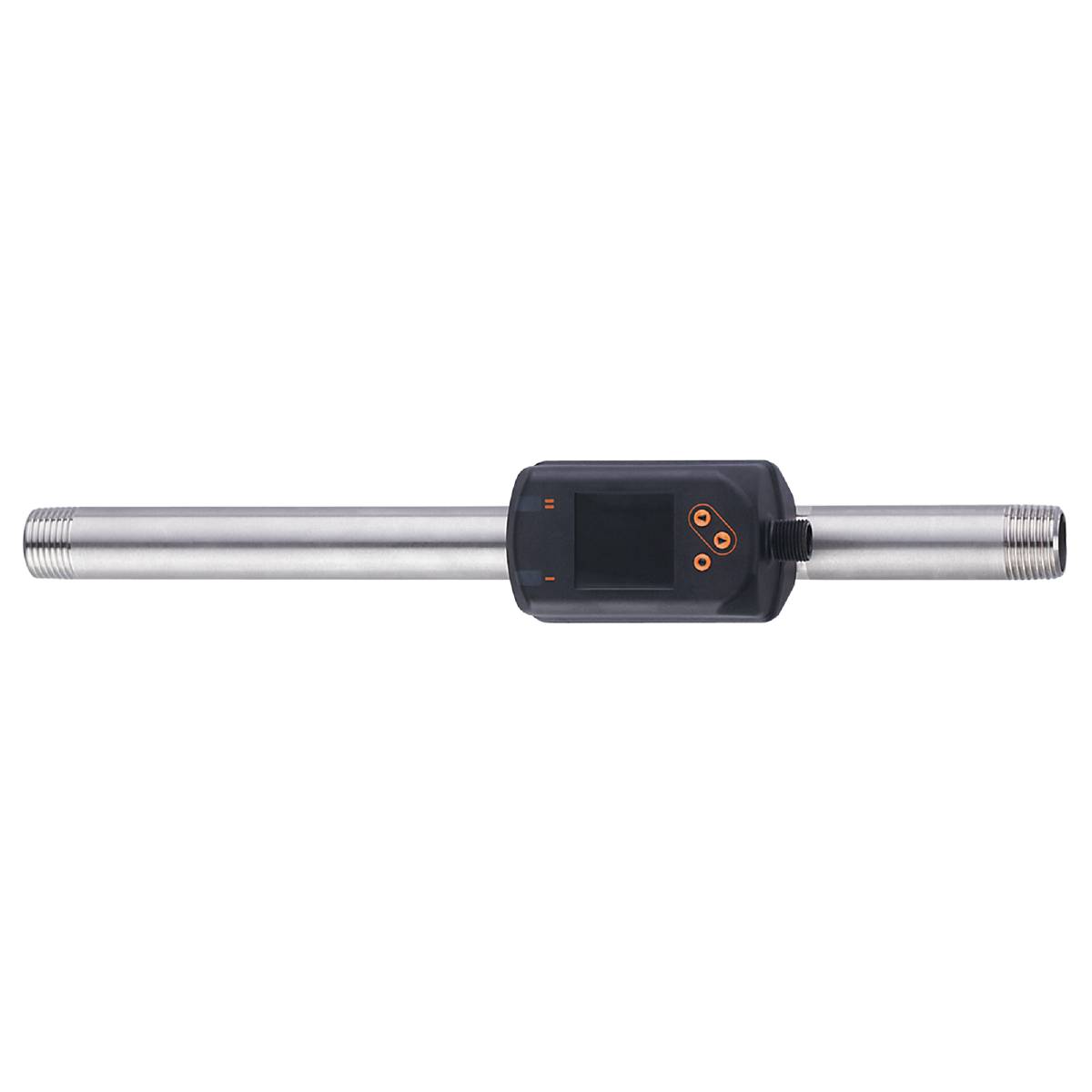

ifm Electronic SD6601 Industriële gasmeter SD6601 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Industriële gasmeter
Type
SD6601
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Voedingsspanning
18 - 30 V/DC
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 1.491,74
3
2% = € 109,20
€ 1.455,34
5
3% = € 254,35
€ 1.440,87
10
4% = € 605,70
€ 1.431,17
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 1.491,74 / Stuk)
€ 1.491,74
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm SD6601 industriële gasmeter
- Nauwkeurige meting van doorstroming, verbruik, druk en mediumtemperatuur
- Hoge nauwkeurigheid, reproduceerbaarheid en meetdynamiek
- Voor de registratie van argon (AR), kooldioxide (CO2), stikstof (N2) en perslucht
- Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
- Optimale uitlijning door draaibaarheid van het display
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Extra services en acties
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
- Analogenpunt - temperatuurbewaking [°C]: 4...60
- Analogenpunt - temperatuurbewaking [°F]: 39,2...140
- Analoog punt - drukbewaking [psi]: 32...232
- Analoog punt AEP [ft/s]: 65,5...327,4
- Analoog punt AEP [scfh]: 530...2649
- Analogenpunt AEP [scfm]: 8,83...44,14
- Analoog startpunt - temperatuurbewaking [°C]: -10...46
- Analoog startpunt - temperatuurbewaking [°F]: 14...114,8
- Analoog startpunt - drukbewaking [psi]: -15...186
- Analoog startpunt ASP [ft/s]: 0...261,9
- Analoog startpunt ASP [scfh]: 0...2119
- Analoog startpunt ASP [scfm]: 0...35,31
- Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 0,5
- Reactietijd [s]: 0,1; (DAP = 0)
- Reactietijd - drukbewaking [s]: 0,05
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave:: Kleurendisplay 1,44", 128 x 128 pixels;: 2 x LED, geel
- Weergavebereik - temperatuurbewaking [°C]: -24...74
- Weergavebereik - temperatuurbewaking [°F]: -11,2...165,2
- Weergavebereik [ft/s]: 0...393
- Weergavebereik - volumebewaking [m3]: 0...100000000
- Weergavebereik - drukbewaking [psi]: -15...290
- Weergavebereik - volumebewaking [scf]: 0...353146667,2
- Weergavebereik [scfh]: 0...3178
- Weergavebereik [scfm]: 0...52,95
- Druksterkte bereik [psi]: 232
- Impulslengte - volumebewaking [s]: 0,002...2
- IO-Link Revision: 1.1
- SDCI-NORM: IEC 61131-9 CKV
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Herhalingsnauwkeurigheid: ± (0,4% MW + 0,1% MEW)
- Toepassing: Voor industrieel gebruik
- Resolutie [ft/s]: 0.2
- Resolutie [scfh]: 2
- Resolutie [scfm]: 0,05
- Resolutie - drukbewaking [psi]: 1
- Resolutie - temperatuurbewaking [°C]: 0.2
- Resolutie - temperatuurbewaking [°F]: 0,5
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 1
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping proceswaarde DAP [s]: 0...5
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang)
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor stabiele gassen van de vloeistofgroep 2
- Ingangen: Meterset
- Elektrische uitvoering: PNP/NPN
- Nauwkeurigheid - temperatuurbewaking [K]: ± 0,5; (bij mediastroom binnen de grenzen van het stroommeetbereik)
- Nauwkeurigheid (in meetbereik): ± (6% MW + 0,6% MEW)
- Gewicht [g]: 742.500
- Grootste TK van de spanwijdte - drukbewaking [% MEW / 10 K]: ± 0,3
- Grootste TK van het nulpunt - drukbewaking [% MEW / 10 K]: ± 0,1
- Impulsuitgang: Verbruiksmeter
- Impulswaarde - volumebewaking [m3]: 0,001...10000000
- Impulswaarde - volumebewaking [scf]: 0,05...353146667,2
- In stappen van - drukbewaking [psi]: 1
- In stappen van - volumebewaking [m3]: 0,0001
- In stappen van - volumebewaking [scf]: 0,005
- In stappen van - temperatuurbewaking [°C]: 0,1
- In stappen van - temperatuurbewaking [°F]: 0,1
- Kennlijnafwijking - drukbewaking: < ± 0,5; (BFSL = best Fit Straight Line (instelling van de kleinste waarde))
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°F]: -4...185
- MAWP bij toepassingen conform CRN [bar]: 9.7
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Max. Toelaatbare relatieve luchtvochtigheid (%): 90
- Media: Argon (AR); kooldioxide (CO2); stikstof (N2); werkdruk
- Mediumtemperatuur [°F]: 14...140
- Meetbereik [ft/s]: 1...327,4
- Meetbereik [scfh]: 8...2648
- Meetbereik [scfm]: 0,15...44,15
- Meetbereik - drukbewaking [psi]: -15...232
- Meetbereik - volumebewaking [m3]: 0...100000000
- Meetbereik - volumebewaking [scf]: 0...353146667,2
- Meetbereik - temperatuurbewaking [°C]: -10...60
- Meetbereik - temperatuurbewaking [°F]: 14...140
- Min. Bergstdruk [psi]: 928
- Min. Procescyclustijd [ms]: 7.2
- MTTF: 183
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; stroom-/impulsuitgang; display draaibaar / uitschakelbaar; weergave-eenheid; totalisator
- Profielen: Digitale meetsensor (0x800A), identificatie en diagnose (0x4000)
- Procesaansluiting: Schroefdraadaansluiting 1/2" NPT DN15
- Procesgegevens analoog: 8
- Procesgegevens binair: 2
- Terugschakelpunt RP [ft/s]: 1,2...325,7
- Terugschakelpunt RP [scfh]: 10...2635
- Terugschakelpunt RP [scfm]: 0,16...43,91
- Terugschakelpunt RP - drukbewaking [psi]: -15...231
- Terugschakelpunt RP - temperatuurbewaking [°C]: -10...59,7
- Terugschakelpunt RP - temperatuurbewaking [°F]: 14...139,4
- Schakelpunt SP [ft/s]: 2,8...327,3
- Schakelpunt SP [scfh]: 23...2648
- Schakelpunt SP [scfm]: 0,38...44,13
- Schakelpunt SP - drukbewaking [psi]: -13...232
- Schakelpunt SP - volumebewaking [m3]: 0,001...10000000
- Schakelpunt SP - volumebewaking [scf]: 0,05...353146667,2
- Schakelpunt SP - temperatuurbewaking [°C]: -9,7...60
- Schakelpunt SP - temperatuurbewaking [°F]: 14,6...140
- Onderdrukking van de kruiphoeveelheid LFC [ft/s]: 0,4...3,5
- Onderdrukking van de lichthoeveelheid LFC [scfh]: 3...28
- Onderdrukking van de lichthoeveelheid LFC [scfm]: 0,05...0,47
- Stapgrootte [ft/s]: 0,1
- Stapgrootte [scfh]: 1
- Stapgrootte [scfm]: 0,01
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 80
- Temperatuurcoëfficiënt [1/K]: ± 0,07 % MW
- Bestand tegen overbelasting: Ja
- Omgevingstemperatuur [°F]: 32...140
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4301 (roestvrij staal / 304); 1.4305 (roestvrij staal / 303); FKM; keramisch glaspassiveerd; PPS GF40; Al2O3 (keramiek); acrylaat
- Herhalingsnauwkeurigheid - drukbewaking: ± 0,2
- Soortnaam
Industriële gasmeter
- Type
SD6601
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
n.v.t.
