ifm Electronic Sensor Inductief ID503A ID503A Niet vlak PNP (l x b x h) 105 x 80 x 42 mm

EAN:
Fabrikantnummer:
Artikelnummer:

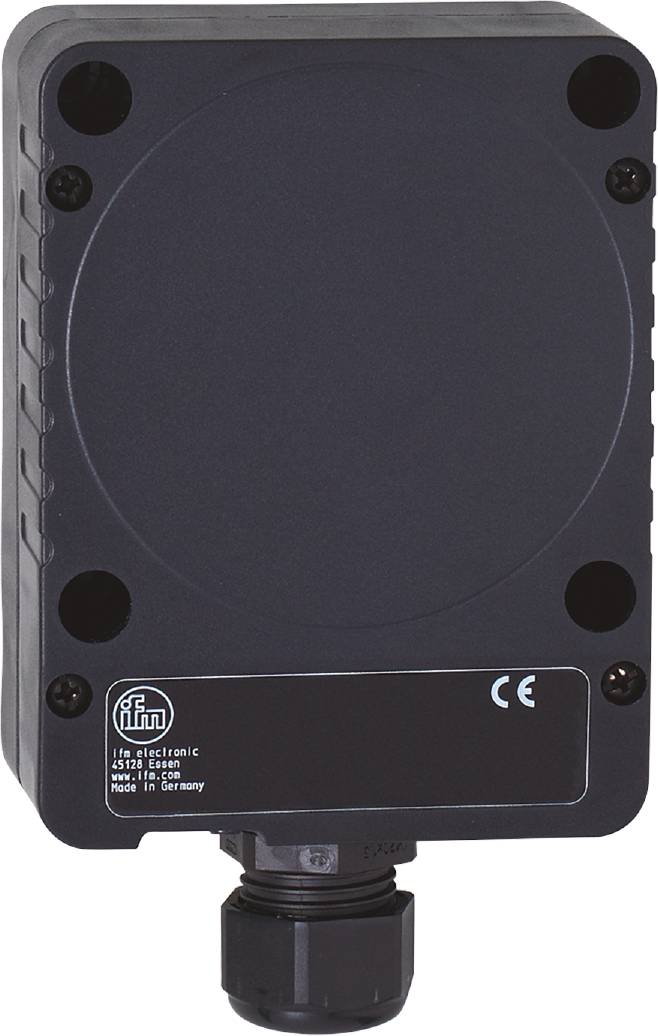

Een rechthoekig elektrisch apparaat met op de voorkant de opschriften 'ifm electronic' en 'Made in Germany'.
Afbeelding vergelijkbaar
Soortnaam
Sensor
Max. voedingsspanning
30 V/DC
Contactsoort
1x NC
1x NO
Schakelafstand (max.)
60 mm
Uitgangen
PNP
Datasheet (PDF)
Leverbaar do. 12 nov.
Aantal
Totaal (€ 321,49 / Stuk)
€ 321,49
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

ifm ID503A inductieve sensor

  • Zeer hoge schakelafstand
  • Groot actief sensoroppervlak
  • Eenvoudige instelling van de schakelafstand met behulp van een potentiometer
  • Voor toepassingen in explosiegevaarlijke omgevingen
  • Robuuste behuizing voor gebruik in ruwe industriële omgevingen

Technische specificaties

  • Afmetingen [mm]: 105 x 80 x 42
  • Weergave: Schakeltoestand: 1 x LED, geel
  • Werkafstand [mm]: 0...48
  • Omgevingstemperatuur-1 [°C]: -20...60
  • Aanhaalmoment [Nm]: Behuizingsschroeven: 0,9; bevestigingsschroeven: 4
  • ATEX apparaataanduiding: II 2D ex tb IIIC T90°C dB
  • Uitvoering kortsluitbeveiliging: Geklokt
  • Uitgangsfunctie: NO/NC; (selecteerbaar)
  • Bedrijfsspanning [V]: 10...30 DC
  • Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 40
  • Inbouwwijze: Niet vlak in te bouwen
  • Elektrische uitvoering: PNP
  • Behuizing: Rechthoekig
  • Gewicht [g]: 506.500
  • Hysterese: 1...15
  • Aanpasbare aansluiting / klemmen: Aansluitklemmen: 0,34...2,5 mmm; kabelmantel: Ø 5...9 mm; kabelschroefverbinding: M20 X 1,5
  • Correctiefactor (al): 0,3
  • Correctiefactor (Cu): 0,2
  • Correctiefactor (MS): 0,4
  • Correctiefactor (V2A): 0,7
  • Correctiefactor staal (St37): 1
  • Kortsluitingsbeveiliging: ja
  • Kortstondige stroombelastbaarheid van de schakeluitgang [mA]: 40
  • max. Spanningsval schakeluitgang DC [V]: 2,5
  • TTF: 993
  • Keurmerk (speciale gevallen): CCC
  • Realschakelafstand SR [mm]: 60 ± 10 %
  • Schakelafstand [mm]: 60
  • Schakelafstand instelbaar: Ja
  • Schakelfrequentie DC [Hz]: 100
  • Schakelpuntdrift: -10...10
  • Beschermingsklasse: IP65
  • Beschermingsklasse: III
  • Stroomverbruik [mA]: < 15
  • Bestand tegen overbelasting: Ja
  • Bescherming tegen verkeerde polariteit: ja
  • Fabrieksinstelling schakelafstand [mm]: 60
  • GOEDKEURING: BVS 12 ATEX E 125 X; IECEX BVS 12.0078 X
Soortnaam

Sensor

Type

ID503A

Min. voedingsspanning

10 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

10 - 30 V/DC

1x NC

1x NO

Schakelafstand (max.)

60 mm

Uitgangen

PNP

Uitvoering

Inductief

Type inbouw

Niet vlak

Aansluiting

Klem

Kenmerken

LED-weergave

Min. temperatuur

-20 °C

Max. temperatuur

60 °C

105 mm

Breedte

80 mm

Hoogte

42 mm

Afm.

(l x b x h) 105 x 80 x 42 mm

Ex Zone

2

Inhoud

1 stuk(s)

Schakelfrequentie

100 Hz

UKCA

Ja

Documenten en downloads

Datablad

Datablad 3320754 ifm Electronic Sensor Inductief ID503A ID503A Niet vlak PNP (l x b x h) 105 x 80 x 42 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3320754 ifm Electronic Sensor Inductief ID503A ID503A Niet vlak PNP (l x b x h) 105 x 80 x 42 mm

Omschrijving

ifm ID503A inductieve sensor

De teksten voor dit artikel zijn automatisch vertaald.
