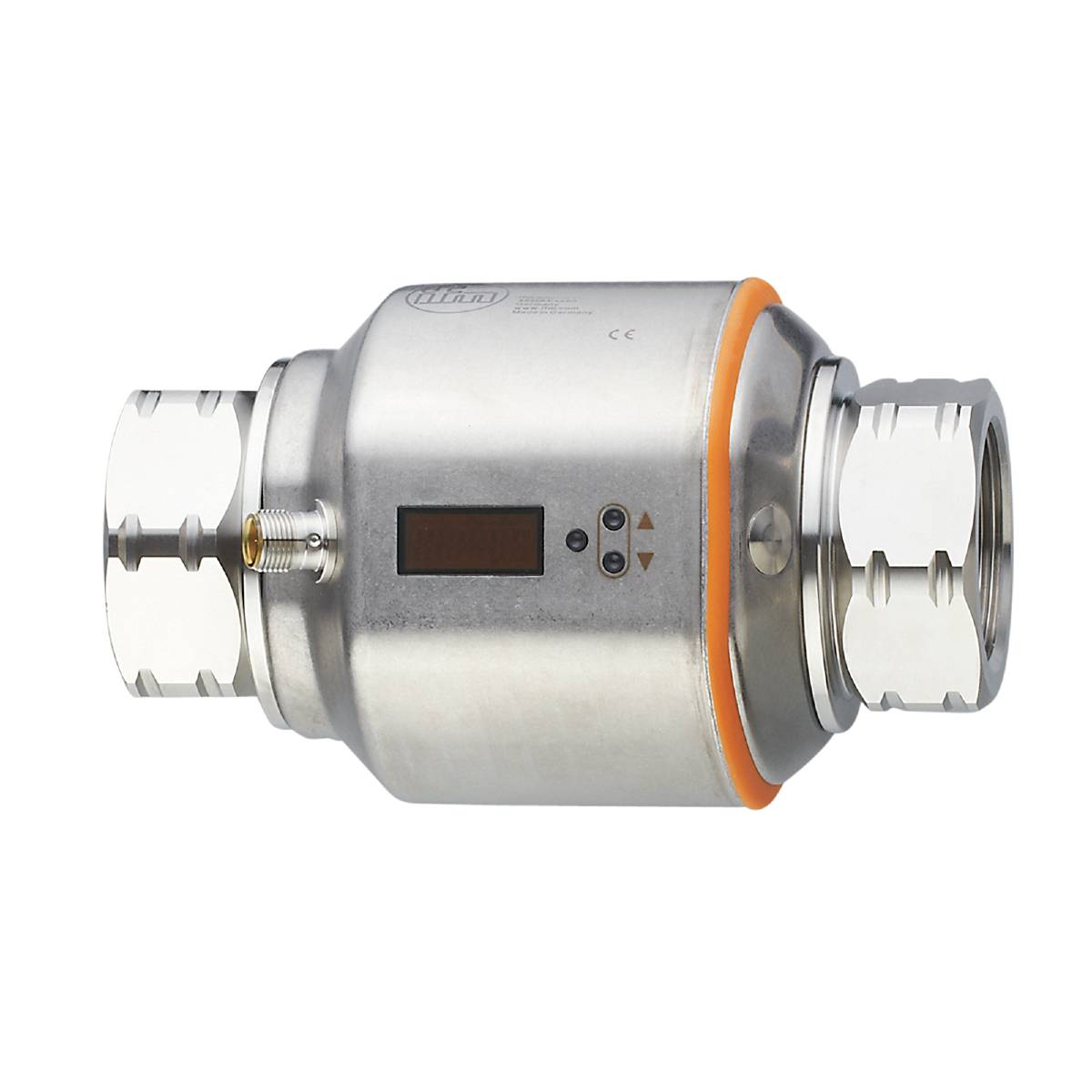

ifm Electronic SM9404 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 32 V/DC 1 stuk(s)
Soortnaam
Magnetisch-inductieve stromingssensor
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
32 V/DC
Type
SM9404
Voedingsspanning
18 - 32 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 1.245,00 / Stuk)
€ 1.245,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm SM9404 magnetisch-inductieve doorstroomsensor
- Voedingsspanning (bereik): 18 - 32 V/DC
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20; (≤ 22; schaalbaar)
- Analogenpunt - temperatuurbewaking [°C]: 0...80
- Analogenpunt - temperatuurbewaking [°F]: 32...176
- Analoog punt AEP [gph]: 955...4755
- Analoog punt AEP [gpm]: 15,9...79,3
- Analoog punt AEP [L/min]: 60...300
- Analoog punt AEP [m3/h]: 3,6...18
- Analoog startpunt - temperatuurbewaking [°C]: -20...60
- Analoog startpunt - temperatuurbewaking [°F]: -4...140
- Analoog startpunt ASP [gph]: 0...3800
- Analoog startpunt ASP [gpm]: 0...63,4
- Analoog startpunt ASP [L/min]: 0...240
- Analoog startpunt ASP [m3/h]: 0...14,4
- Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 3 (Q > 15 L/min) / T09 = 3 (Q > 4 gpm)
- Reactietijd - energiebewaking [s]: 0,35; (DAP = 0)
- Aantal analoge uitgangen: 2
- Aantal in- en uitgangen: Aantal analoge uitgangen: 2
- Weergave: Weergave-eenheid: 6 x LED, groen (L/min, m3/h, gpm, gph, °C, °F); functieweergave: 1 x LED, geel (103/3); meetwaarden: alfanumerieke weergave, 4-cijferig; programmering: alfanumerieke weergave, 4-cijferig
- Weergavebereik - temperatuurbewaking [°C]: -40...100
- Weergavebereik - temperatuurbewaking [°F]: -40...212
- Weergavebereik [gph]: -5705...5705
- Weergavebereik [gpm]: -95,1...95,1
- Weergavebereik [L/min]: -360...360
- Weergavebereik [m3/h]: -21,6...21,6
- Weergave-eenheid: l/min; m3/h; gpm; gph; °C; °F
- Druksterkte [MPa]: 1.6
- Druksterkte bereik [psi]: 232
- Omgevingstemperatuur-1 [°C]: -10...60
- Toepassing: Detectie van lege buizen; voor industrieel gebruik
- Resolutie [gph]: 5
- Resolutie [gpm]: 0,1
- Resolutie [L/min]: 0,5
- Resolutie [m3/h]: 0,02
- Resolutie - temperatuurbewaking [°C]: 0.2
- Resolutie - temperatuurbewaking [°F]: 0,5
- Uitgangssignaal: Analoog signaal
- Stand-by vertragingstijd [s]: 5
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...32 DC; (na SEL/PEL)
- Demping proceswaarde DAP - stroombewaking [s]: 0...5
- Druksterkte [bar]: 16
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Nauwkeurigheid - temperatuurbewaking [K]: ± 1 (25 °C; Q > 15 L/min) / ± 1 (77 °F; Q > 4 gpm)
- Nauwkeurigheid (in meetbereik) - Stroombewaking: ± (0,8% MW + 0,5% MEW)
- Totaal aantal uitgangen: 2
- Gewicht [g]: 2741.500
- In stappen van - temperatuurbewaking [°C]: 0.2
- In stappen van - temperatuurbewaking [°F]: 0.5
- Opslagtemperatuur [°C]: -25...80
- Opslagtemperatuur [°F]: -13...176
- Max. Belasting [Ω]: 500
- Media: Geleidende vloeibare media; water; op water gebaseerde media
- Mediumtemperatuur [°C]: -10...90
- Mediumtemperatuur [°F]: 14...194
- Meetbereik [gph]: 80...4755
- Meetbereik [gpm]: 1,3...79,3
- Meetbereik [L/min]: 5...300
- Meetbereik [m3/h]: 0,3...18
- Meetbereik - temperatuurbewaking [°C]: -20...80
- Meetbereik - temperatuurbewaking [°F]: -4...176
- Meetdynamiek: 1:60
- TTF: 85
- Parametermogelijkheden: Display uitschakelbaar; weergave-eenheid; detectie lege buis
- Procesaansluiting: Schroefdraadaansluiting RC 1 1/2 binnenschroefdraad DN40
- Onderdrukking van de lichthoeveelheid LFC [gph]: < 240
- Onderdrukking van de kruiphoeveelheid LFC [gpm]: < 4
- Onderdrukking van de lichthoeveelheid LFC [L/min]: < 15
- Onderdrukking van de lichthoeveelheid LFC [m3/h]: < 0,9
- Stapgrootte [gph]: 5
- Stapgrootte [gpm]: 0,1
- Stapgrootte [L/min]: 0,5
- Stapgrootte [m3/h]: 0,02
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 150
- Temperatuurafwijking - temperatuurbewaking: ± 0,0333 °C / K; ± 0,0599 °F / K
- Omgevingstemperatuur [°F]: 14...140
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); 1.4571 (roestvrij staal / 316Ti); PEEK; FKM
- Herhalingsnauwkeurigheid - stroombewaking: ± 0,2% MEW
- Soortnaam
Magnetisch-inductieve stromingssensor
- Type
SM9404
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
- Kenmerken
LED-weergave
- Aansluiting
M12
- Response-tijd
0.35 s
- Uitgangen
Analoog
- Materiaal
RVS
- Afdichtmateriaal
FKM
- Min. medium temperatuur
-10 °C
- Max. medium temperatuur
90 °C
- Operationele druk (max.)
16 bar
Analoog
- Gewicht
2741.500 g
- Min. omgevingstemperatuur
-10 °C
- Max. omgevingstemperatuur
60 °C
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321879 ifm Electronic SM9404 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 32 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321879 ifm Electronic SM9404 Magnetisch-inductieve stromingssensor Voedingsspanning (bereik): 18 - 32 V/DC 1 stuk(s)
Omschrijving
ifm SM9404 magnetisch-inductieve doorstroomsensor
