Joy-it SBC-Buck01 Spanningsregelaar 1 stuk(s) kopen ? Conrad Electronic

Spanningsregelaar-printplaat met displaycijfers op de voorgrond, elektronische componenten en aansluitingen zichtbaar.

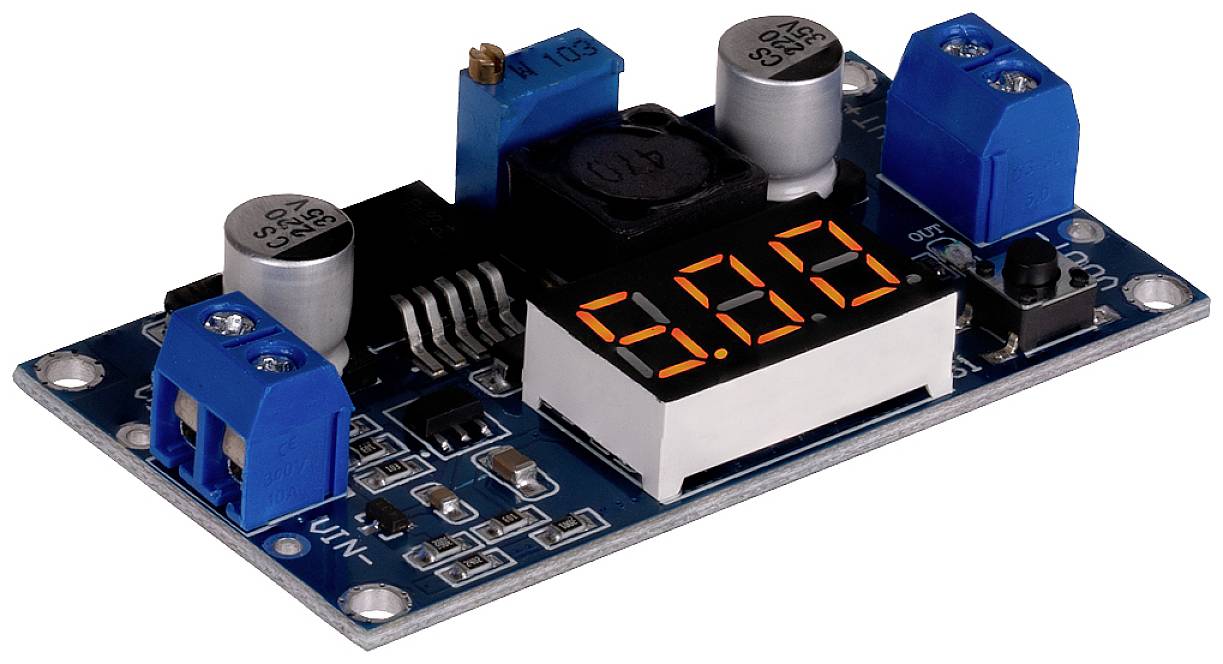

'Spanningswisselaar-module met digitaal display toont 5,00 volt, omringd door blauwe aansluitklemmen, condensatoren en spoelen.'

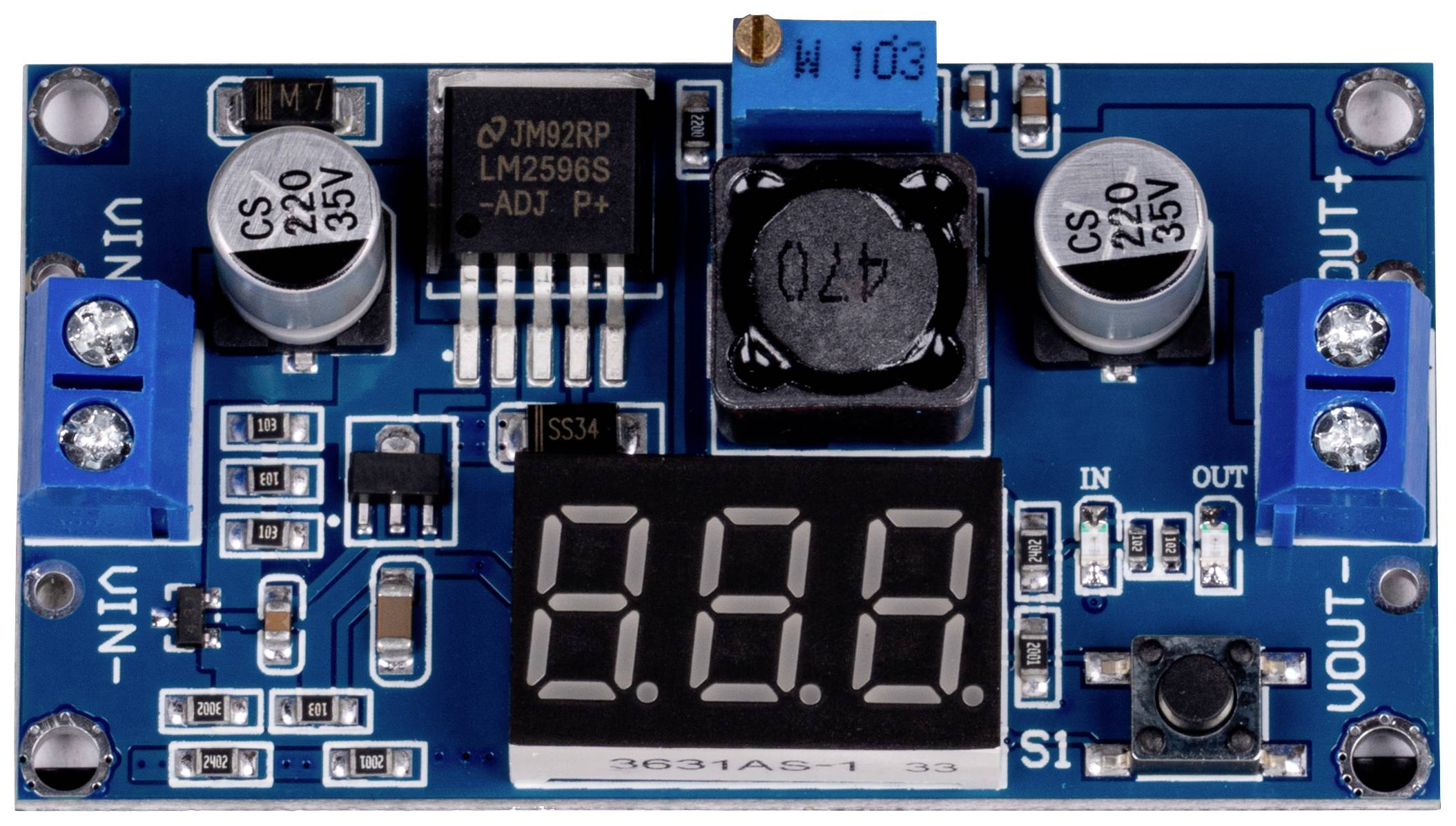

Spanningsregelmodule met digitaal display. Twee condensatoren, een potentiometer en een IC-chip zijn gemonteerd op een blauwe printplaat.

Blauw spanningsmodule met digitale display in het midden. Links en rechts bovenaan aansluitklemmen voor ingang en uitgang, elektronische componenten eromheen.

1/4

Datasheet (PDF)

Leverbaar wo. 23 sep.

417 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 6,19 / Stuk)

€ 6,19

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Buck step-downomvormer (LM2596S) voor spanningen tot 35 V

Instelling via potentiometer
Bediening via segmentdisplay (schakelbaar tussen ingang/uitgang)

Technische specificaties

Schakelregelaar: LM 2596S
Speciale functies:
Instelling via potentiometer, bediening via segmentdisplay
Ingangsspanning: 4 - 35 V
Ingangsstroom: 0 tot 2 A
Uitgangsspanning: 3 - 34 V
Uitgangsstroom: 0 tot 2 A
Uitgangsvermogen: max. 15 W
Nauwkeurigheid: +/- 0,1 V

Soortnaam: Spanningsregelaar

Min. voedingsspanning: 4 V

Max. voedingsspanning: 35 V

Uitgangsspanning (max.): 34 V

Uitgangsspanning (min.): 3 V

Geschikt voor: Arduino
Banana Pi
C-Control
Cubieboard
BBC micro:bit
Raspberry Pi®
TinkerForge

Type: Omvormer

Hoogte: 15 mm

: 37 mm

Breedte: 67 mm

Gewicht: 22 g

Documenten en downloads

Datablad

Datablad 2582435 Joy-it SBC-Buck01 Spanningsregelaar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2582435 Joy-it SBC-Buck01 Spanningsregelaar 1 stuk(s)

Omschrijving

Dit is een spanningsomvormer die gebaseerd is op de LM2596S DC-DC module. Met behulp van de potentiometer kan de spanning worden aangepast met een nauwkeurigheid van ± 0,1 V. Het geïntegreerde segmentdisplay kan bovendien met de knop schakelen tussen de ingangs- en uitgangsspanning.
