Jumo 00569496 PLC-paneel-PC

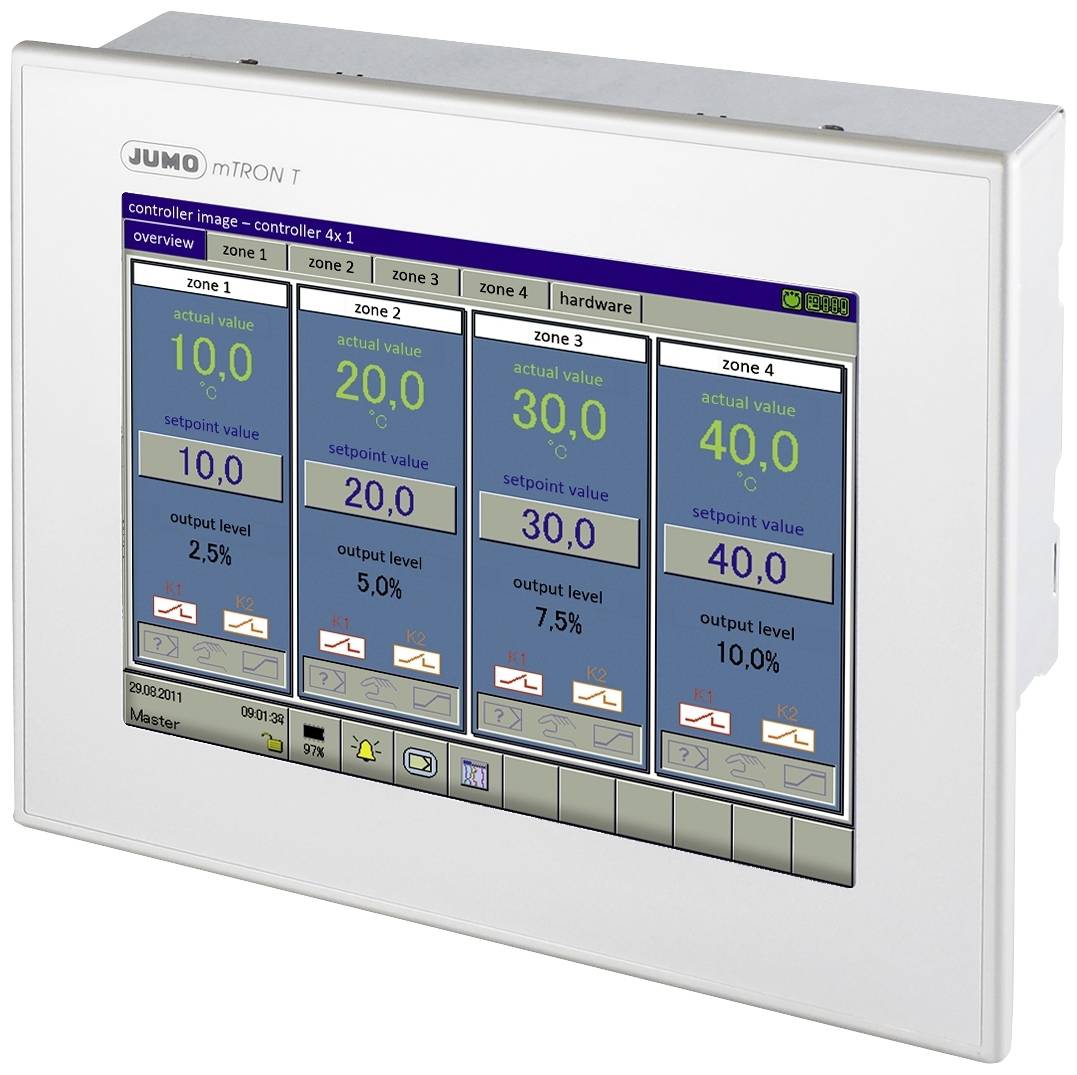

Het multifunctionele paneel (component van het complete systeem mTRON T) beschikt over de aansluitmogelijkheden: 1x Ethernet (RJ45), 1x systeembus in (RJ45), 1x systeembus Out (RJ45), 2x USB-host, 1x RS232 Modbus RTU en registratiefunctie. Het paneel is ontworpen voor een voedingsspanning van DC 24 V +25/-20 %. Het TFT-touchscreen dient voor een eenvoudige en overzichtelijke weergave van meetgegevens, bediening, configuratie en parametrisering van het systeem. Het TFT-kleurenscherm heeft een beeldschermdiagonaal van 21,3 cm (8,4"), een resolutie van 640 x 480 pixels, 256 kleuren en LED-achtergrondverlichting. Als mens-machine-interface maakt het paneel een optimaal en ordelijk inzicht in de procestoestanden en de parameters van het systeem mogelijk. Bovendien maakt het de weergave en bediening van regelaarbeelden en procesbeelden van de programmaeditor en de optionele registratiefunctie mogelijk. Instelwaarden, chargenteksten, parameters en configuratiegegevens kunnen door de gebruiker direct op het beeldscherm worden ingevoerd en gewijzigd. De via de systeembus overgedragen procesgegevens worden in real-time weergegeven. Een gegevensarchivering en -analyse wordt met beproefde PC-programma's mogelijk gemaakt. Naast de standaard interfaces (LAN, USB) zijn optioneel twee seriële interfaces beschikbaar, waarop een barcodescanner, een modem of andere Modbus-apparaten (master, slave) kunnen worden aangesloten. Door een optioneel setup-programma wordt het multifunctionele paneel door de gebruiker comfortabel geconfigureerd.
