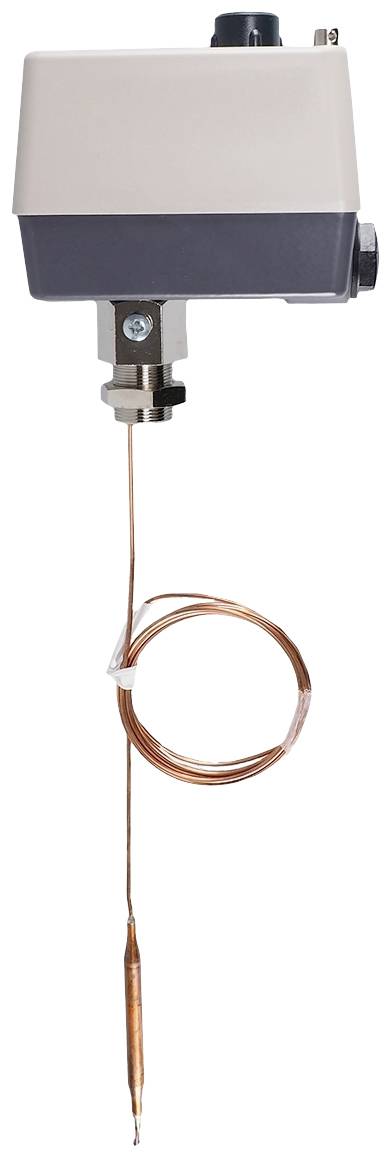

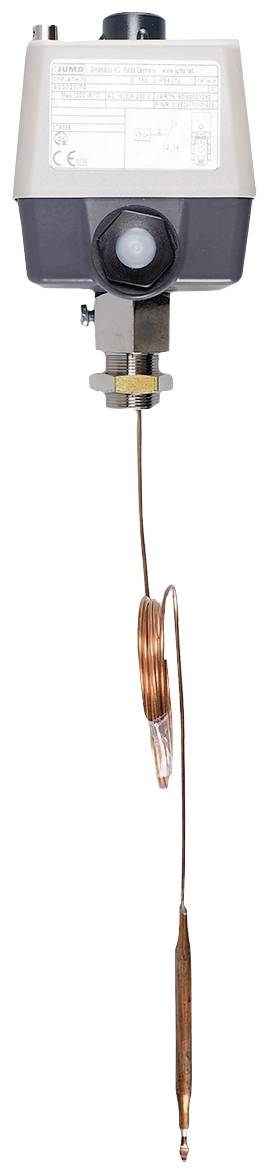

Jumo 60001204 Tweestandenregelaar Temperatuurbegrenzer -20 tot 230 °C Relais 10 A

Door zijn slagvaste behuizing met hoogwaardig kunststof deksel en aluminium spuitgietwerk onderste deel is de 1-polige mechanische opbouwthermostaat zeer robuust en kan ook onder zware omstandigheden worden gebruikt. Het gebruikte meetsysteem werkt volgens het vloeistofuitrekprincipe en kan zonder problemen tot een maximaal toegestane sensortemperatuur van 230 °C worden gebruikt. De gladde ronde sensor van koper heeft een diameter van 6 mm bij een sensorlengte van ca. 85 mm. De kabel van de thermostaten is eveneens van koper en kan met inachtneming van een buigradius van 5 mm flexibel worden gelegd. De maximaal toegestane omgevingstemperatuur aan de behuizing (beschermingsklasse IP54) bedraagt 80 °C. Met behulp van een schroevendraaier kan de gewenste uitschakeltemperatuur na afname van het behuizingsdeksel op een schaal eenvoudig worden ingesteld. Als de actuele temperatuur bij de temperatuursensor de ingestelde grenswaarde overschrijdt, wordt het circuit geopend en de microschakelaar mechanisch vergrendeld. Na onderschrijding van de gevaarlijke temperatuur met ca. 10% van de schaal kan de microschakelaar handmatig worden ontgrendeld. De veiligheidstemperatuurbegrenzer wordt gekenmerkt door een hoge schakelpuntnauwkeurigheid van +0/-5% in de bovenste schaalversnelling. Bij beschadiging van het meetsysteem wordt het circuit continu geopend, dan is het niet meer mogelijk om het te ontgrendelen. Bij afkoeling van de sensor tot een temperatuur onder ca. -20 °C wordt het circuit eveneens geopend, pas bij een temperatuurstijging boven ca. -20 °C kan de STB met de herschakelknop met de hand weer worden ontgrendeld. Een doorslaggevend voordeel is dat voor de temperatuurmeting geen extra hulpenergie nodig is. De elektrische aansluiting gebeurt door schroefklemmen direct op de ingebouwde microschakelaar, die een maximaal toegestaan schakelvermogen van AC 230 volt / 10 A direct kan schakelen. De veiligheidstemperatuurbegrenzer is zeer flexibel te gebruiken en wordt zowel in de verwarmings-, klimaat-, en ventilatietechniek als in de kunststof industrie, de apparaten- en machinebouw, in de ovenbouw, in stations voor warmteoverdracht op afstand en voor temperatuurbewaking in laboratoria en klimaatkasten toegepast. Het apparaat is goedgekeurd conform DIN en 14597 en DGRL en heeft een EAC-goedkeuring.
