Name: Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30402ME100
Brand: Siemens
SKU: 2263576
Availability: BackOrder

Een zwarte Siemens-schakelaar met een tuimelschakelaar aan de linkerkant en meerdere aansluitingen.

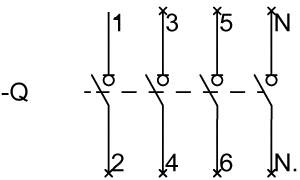

Schakelschema: Zes verticale lijnen, met afwisselende symbolen 'o' en 'x', genummerd van 1 tot 6, verbonden met punt N.

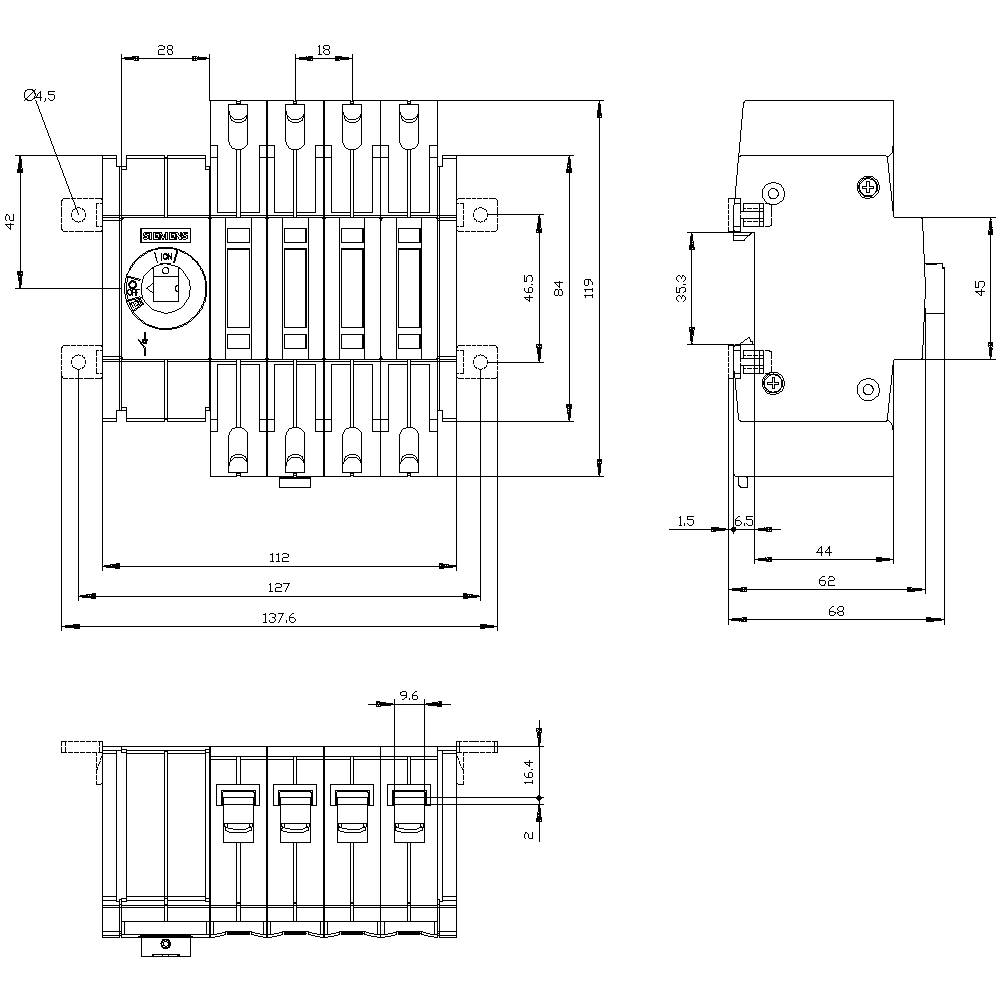

Technische tekening van een elektrische schakelaar met afmetingen in millimeters. Toont zij- en bovenaanzicht voor montage-doeleinden.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

100 A

Contactsoort

4x wisselcontact

Voedingsspanning

1000 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 154,99 / Stuk)

€ 154,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF
Uitvoering van de elektrische aansluiting voor het hoofdstroomcircuit: Frameklem
Grootte van de lastscheidingsschakelaar: 1
Bevestigingswijze: Schroef- en DIN-railbevestiging 35 mm
Vloermontage: Ja
Isolatiespanning: 1000 V
Beschermingsklasse: IP20
Omgevingstemperatuur tijdens gebruik: -25 °C - +70 °C.
Maximaal vermogensverlies: 10 W
Mechanische levensduur (schakelcycli) / typisch: 15000
Bestand tegen spanningspieken tot 8 kV

Soortnaam: Lastscheidingsschakelaar

: 4x wisselcontact

Voedingsspanning: 1000 V/AC

Aantal polen: 4

Afm.: (b x h x d) 112 x 119 x 68 mm

Nominale stroom: 100 A

Nominale stroom (afgerond): 100 A

Uitvoering: Voorwielaandrijving

Breedte: 112 mm

Hoogte: 119 mm

Diepte: 68 mm

: 0

: 0

: 100 A

: 4

: IP20

: 4

: 1

: FALSE

: FALSE

: Frame clamp

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: Other

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: 55 kW

: FALSE

: 80

: Other

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2263576 Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30402ME100

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263576 Lastscheidingsschakelaar 100 A 4x wisselcontact Siemens 3KD30402ME100

Omschrijving

Lastscheider 100 A, maat 1, 4-polig frontaandrijving links basisapparaat zonder handgreep frameklem. Lastscheider 3KD tot 1600 A als krachtige hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaars 3KD tot 1600 A van Siemens bieden betrouwbare persoonlijke bescherming en wrt?hrt?R?R?R?R de hoge capaciteit van de installatie?R in de industrie, de infrastructuur en de GEB?uden. Als hoofd-, noodstop- of reparatieschakelaar schakelen lastscheiders 3KD elektrische bedrijfsmiddelen onder belasting betrouwbaar en bieden een veiligheidsscheidingsfunctie en -traject in laagspanningscircuits. 1) Betrouwbare bescherming tegen stroomstoring. 2) Robuuste techniek f?R hoge installatiebeschikbaarheid. 3) Veelf?ltig te gebruiken met variabele aansluitmogelijkheden en aandrijfmogelijkheden. 4) De gemakkelijke nabr?st aan?tZele eigenschappen door uitgebreide Zubeh?r. 5) Snelle montage op DIN-rails bij maten tot 200 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Ongecompliceerde documentatie met de handboek-configurator. 8) Geschikt voor windkracht- en zonne-energie-installaties.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
