Name: Lastscheidingsschakelaar 1000 A 8x NO, 8x NC Siemens 3KD50300QE200
Brand: Siemens
SKU: 2263602
Availability: BackOrder

'Siemens HRC-schakelaar' met drie zekeringen, grijze behuizing, ronde schakelaar in het midden, geschikt voor industriële toepassingen.

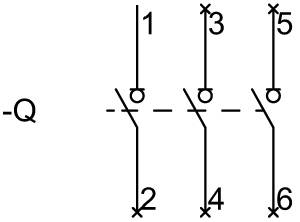

Diagram toont een verticale leiding met aftakkingen naar genummerde punten: 1, 3, 5 bovenaan; 2, 4, 6 onderaan. Links verbinding met '-Q'.

Technische tekening van een schakelaar met gedetailleerde maatvoering in millimeters. Toont vooraanzicht en zijaanzicht. Hoofdafmetingen: 268 mm breedte, 151 mm hoogte.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

1000 A

Contactsoort

8x NO

8x NC

Voedingsspanning

1000 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 1.535,00 / Stuk)

€ 1.535,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF
Uitvoering van de elektrische aansluiting voor het hoofdstroomcircuit: Platte aansluiting
Maat van de lastscheidingsschakelaar: 4
Bevestigingswijze: schroefbevestiging
Vloermontage: Ja
Isolatiespanning: 1000 V
Beschermingsklasse: IP00
Omgevingstemperatuur tijdens gebruik: -25 °C - +70 °C.
Maximaal vermogensverlies: 105 W
Mechanische levensduur (schakelcycli) / typisch: 8000
Bestand tegen spanningspieken tot 12 kV

Soortnaam: Lastscheidingsschakelaar

: 8x NO
8x NC

Voedingsspanning: 1000 V/AC

Aantal polen: 3

Afm.: (b x h x d) 260 x 235 x 110 mm

Nominale stroom: 1000 A

Nominale stroom (afgerond): 1000 A

Uitvoering: Voorwielaandrijving

Breedte: 260 mm

Hoogte: 235 mm

Diepte: 110 mm

: 8

: 8

: 800 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 560 kW

: 30 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: FALSE

: 1000

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2263602 Lastscheidingsschakelaar 1000 A 8x NO, 8x NC Siemens 3KD50300QE200

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263602 Lastscheidingsschakelaar 1000 A 8x NO, 8x NC Siemens 3KD50300QE200

Omschrijving

Lastscheider 1000A, maat 4, 3-polig frontaandrijving midden basisapparaat zonder handgreep platte aansluiting. Lastscheider 3KD tot 1600 A als krachtige hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaars 3KD tot 1600 A van Siemens bieden betrouwbare persoonlijke bescherming en wrt?hrt?R?R?R?R de hoge capaciteit van de installatie?R in de industrie, de infrastructuur en de GEB?uden. Als hoofd-, noodstop- of reparatieschakelaar schakelen lastscheiders 3KD elektrische bedrijfsmiddelen onder belasting betrouwbaar en bieden een veiligheidsscheidingsfunctie en -traject in laagspanningscircuits. 1) Betrouwbare bescherming tegen stroomstoring. 2) Robuuste techniek f?R hoge installatiebeschikbaarheid. 3) Veelf?ltig te gebruiken met variabele aansluitmogelijkheden en aandrijfmogelijkheden. 4) De gemakkelijke nabr?st aan?tZele eigenschappen door uitgebreide Zubeh?r. 5) Snelle montage op DIN-rails bij maten tot 200 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Ongecompliceerde documentatie met de handboek-configurator. 8) Geschikt voor windkracht- en zonne-energie-installaties.

De teksten voor dit artikel zijn automatisch vertaald.
