Name: Lastscheidingsschakelaar 4-polig 250 A 690 V/AC Siemens 3KD38420PE100
Brand: Siemens
SKU: 1750434
Availability: BackOrder

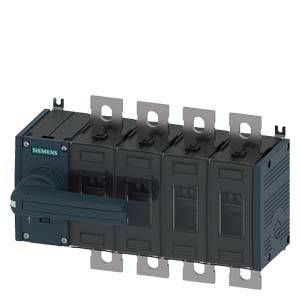

Een zwarte, modulaire vermogensschakelaar met een grote hendel aan de voorkant. Merknaam zichtbaar aan de linkerkant.

Diagram toont vijf knooppunten en verbindingen, genummerd van 1 tot 5, die kruispunten of raakpunten voorstellen.

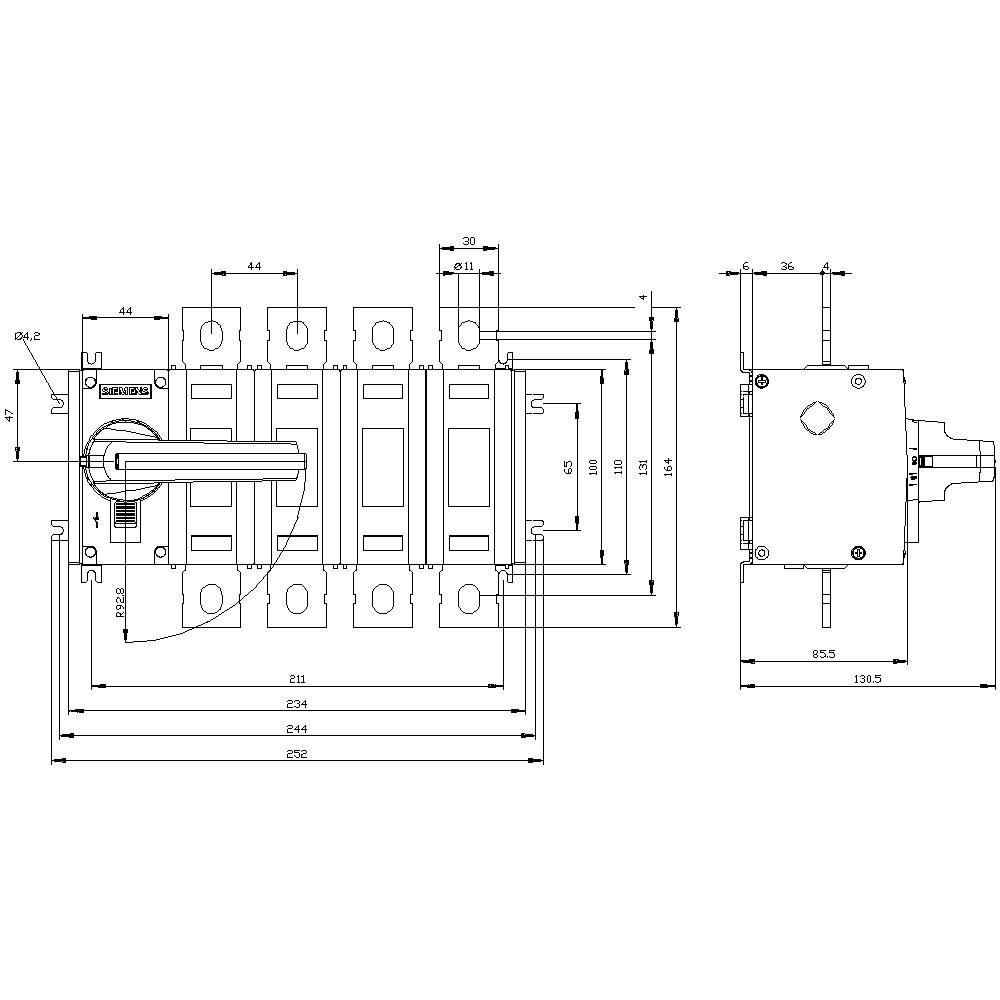

Constructietekening van een elektrische schakelaar met afmetingen in millimeters. Toont vooraanzicht en zijaanzicht met details van bevestigings- en schakelpositities.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

250 A

Voedingsspanning

690 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 479,00 / Stuk)

€ 479,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Isolatiespanning: 1000 V
Omgevingstemperatuur: -25 °C - +70 °C
Bestand tegen spanningspieken tot 12 kV
Mechanische levensduur: 10.000
Elektrische levensduur: 1000
Kleur van de elements: grijs
Vermogensverlies: 24 W
Uitvoering van de elektrische aansluiting: platte aansluiting
Afmetingen van Lastscheiding schakelaar: 3
Bevestiging: schroefbevestiging

Soortnaam: Lastscheidingsschakelaar

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Aantal polen: 4

Afm.: (b x h x d) 234 x 164 x 130.5 mm

Nominale stroom: 250 A

Nominale stroom (afgerond): 250 A

Uitvoering: Schakelaar

Breedte: 234 mm

Hoogte: 164 mm

Diepte: 130.5 mm

: 6

: 6

: 250 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 132 kW

: 13 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: 132 kW

: FALSE

: 250

: Other

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Contactsoort

Nominale stroom (afgerond)

Soortnaam

Hulpschakelaar 5 A 1x wisselcontact Siemens 3KD91031

Artikelnummer:1704708

Leverbaar do. 12 nov.

Conrad Electronic

1x wisselcontact

5 A

Hulpschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,99^*

Lastscheidingsschakelaar 3-polig 100 A 3x wisselcontact 690 V/AC Siemens 3KD30340NE100

Artikelnummer:1735767

Leverbaar ma. 23 nov.

Conrad Electronic

3x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Lastscheidingsschakelaar 3-polig 100 A 3x wisselcontact 690 V/AC Siemens 3KD30340NE400

Artikelnummer:1735768

Leverbaar ma. 23 nov.

Conrad Electronic

3x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Lastscheidingsschakelaar 3-polig 100 A 3x wisselcontact 690 V/AC Siemens 3KD30342NE100

Artikelnummer:1735769

Leverbaar do. 12 nov.

Conrad Electronic

3x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 154,99^*

Lastscheidingsschakelaar 3-polig 100 A 3x wisselcontact 690 V/AC Siemens 3KD30342NE400

Artikelnummer:1751265

Leverbaar do. 12 nov.

Conrad Electronic

3x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 154,99^*

Lastscheidingsschakelaar 3-polig 100 A 4x wisselcontact 690 V/AC Siemens 3KD30300NE100

Artikelnummer:1748631

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 154,99^*

Lastscheidingsschakelaar 3-polig 100 A 4x wisselcontact 690 V/AC Siemens 3KD30300NE200

Artikelnummer:1735763

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 154,99^*

Lastscheidingsschakelaar 3-polig 100 A 4x wisselcontact 690 V/AC Siemens 3KD30302NE100

Artikelnummer:1735764

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 169,99^*

Lastscheidingsschakelaar 3-polig 100 A 4x wisselcontact 690 V/AC Siemens 3KD30302NE200

Artikelnummer:1735765

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 169,99^*

Lastscheidingsschakelaar 3-polig 100 A 4x wisselcontact 690 V/AC Siemens 3KD30320NE100

Artikelnummer:1702364

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

100 A

Lastscheidingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 199,99^*

Documenten en downloads

Datablad

Datablad 1750434 Lastscheidingsschakelaar 4-polig 250 A 690 V/AC Siemens 3KD38420PE100

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1750434 Lastscheidingsschakelaar 4-polig 250 A 690 V/AC Siemens 3KD38420PE100

Omschrijving

Lastscheider 250 A, maat 3, 4-polig frontaandrijving links compleet apparaat met directe aandrijving grijs platte aansluiting. Lastscheider 3KD tot 1600 A als krachtige hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaars 3KD tot 1600 A van Siemens bieden betrouwbare persoonlijke bescherming en wrt?hrt?R?R?R?R de hoge capaciteit van de installatie?R in de industrie, de infrastructuur en de GEB?uden. Als hoofd-, noodstop- of reparatieschakelaar schakelen lastscheiders 3KD elektrische bedrijfsmiddelen onder belasting betrouwbaar en bieden een veiligheidsscheidingsfunctie en -traject in laagspanningscircuits. 1) Betrouwbare bescherming tegen stroomstoring. 2) Robuuste techniek f?R hoge installatiebeschikbaarheid. 3) Veelf?ltig te gebruiken met variabele aansluitmogelijkheden en aandrijfmogelijkheden. 4) De gemakkelijke nabr?st aan?tZele eigenschappen door uitgebreide Zubeh?r. 5) Snelle montage op DIN-rails bij maten tot 200 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Ongecompliceerde documentatie met de handboek-configurator. 8) Geschikt voor windkracht- en zonne-energie-installaties.

De teksten voor dit artikel zijn automatisch vertaald.
