Name: Lastscheidingsschakelaar 500 A 6x NO, 4x NC, 2x NC Siemens 3KD44300PE100
Brand: Siemens
SKU: 2263591
Availability: BackOrder

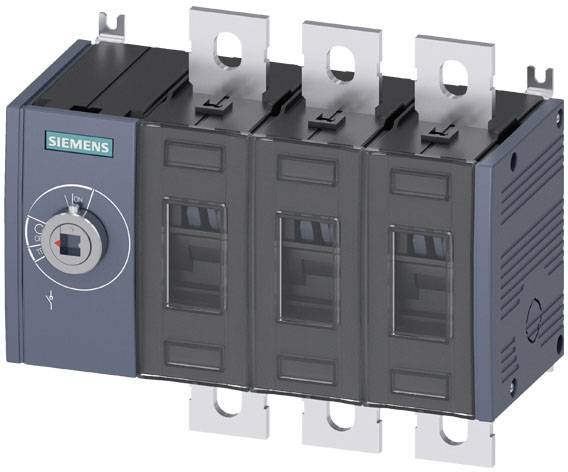

Een elektrische schakelkast van Siemens met drie schakelaars die kunnen worden bediend met een draaiknop, gemonteerd op een metalen plaat.

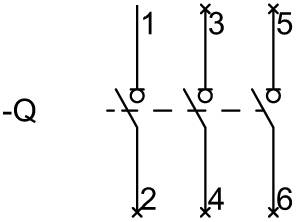

Schakelschema: Weergave van een schakelaar met drie standen, genummerd van 1 tot 6, met verbinding naar punt '-Q'.

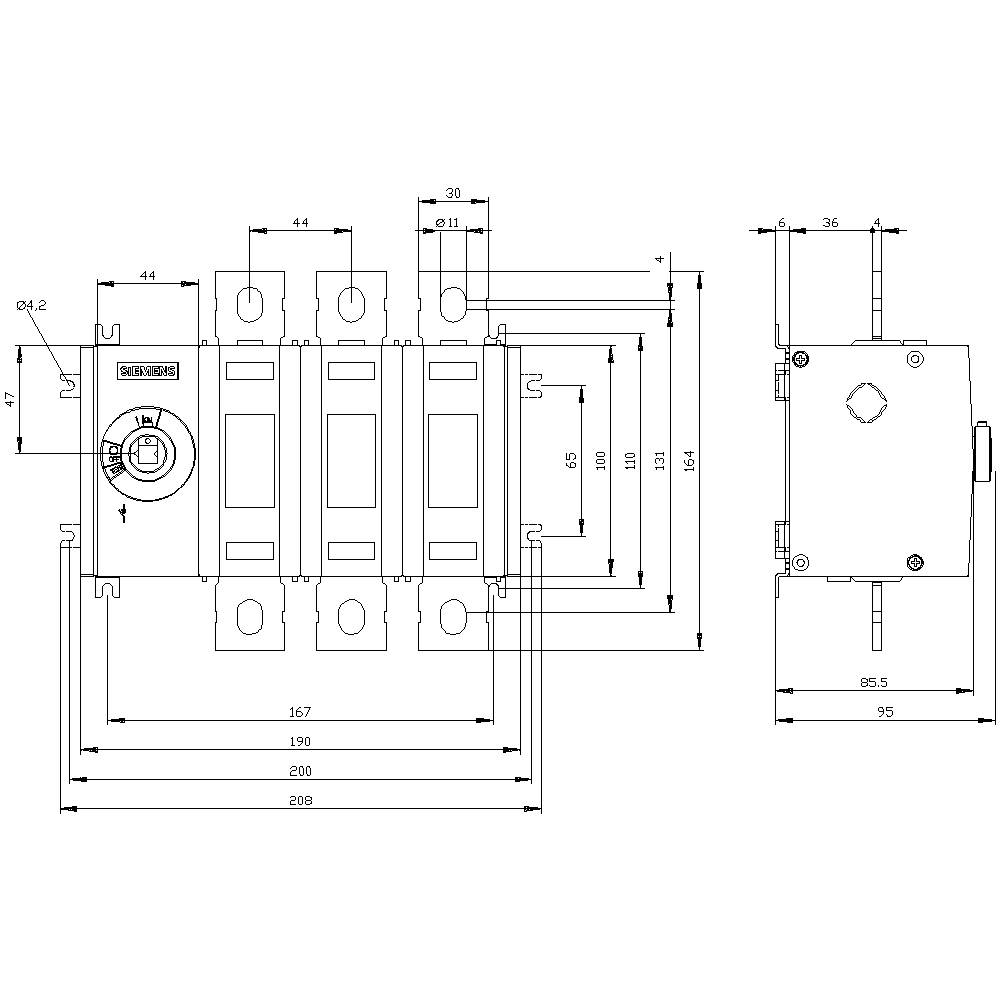

Principeschema van een elektrische schakelaar met maateenheden in millimeters. Toont voor- en zijaanzicht met gedetailleerde afmetingen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

500 A

Contactsoort

6x NO

4x NC

2x NC

Voedingsspanning

1000 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 10 nov.

Aantal

Stuk(s)

Totaal (€ 515,00 / Stuk)

€ 515,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de display / voor schakelstandindicatie deurkoppelingsdraaiaandrijving: ON-OFF
Uitvoering van de elektrische aansluiting voor het hoofdstroomcircuit: Platte aansluiting
Grootte van de lastscheidingsschakelaar: 3
Bevestigingswijze: schroefbevestiging
Vloermontage: Ja
Isolatiespanning: 1000 V
Beschermingsklasse: IP00
Omgevingstemperatuur tijdens gebruik: -25 °C - +70 °C.
Maximaal vermogensverlies: 51.6 W
Mechanische levensduur (schakelcycli) / typisch: 15000
Bestand tegen spanningspieken tot 12 kV

Soortnaam: Lastscheidingsschakelaar

: 6x NO
4x NC
2x NC

Voedingsspanning: 1000 V/AC

Aantal polen: 3

Afm.: (b x h x d) 190 x 164 x 93.5 mm

Nominale stroom: 500 A

Nominale stroom (afgerond): 500 A

Uitvoering: Voorwielaandrijving

Breedte: 190 mm

Hoogte: 164 mm

Diepte: 93.5 mm

: 6

: 6

: 400 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flat plug-in connection

: TRUE

: None

: TRUE

: TRUE

: TRUE

: 200 kW

: 13 kA

: Other

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 500 A

: 220 kW

: FALSE

: 400

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2263591 Lastscheidingsschakelaar 500 A 6x NO, 4x NC, 2x NC Siemens 3KD44300PE100

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263591 Lastscheidingsschakelaar 500 A 6x NO, 4x NC, 2x NC Siemens 3KD44300PE100

Omschrijving

Lastscheider 500 A, maat 3, 3-polig frontaandrijving links basisapparaat zonder handgreep platte aansluiting. Lastscheider 3KD tot 1600 A als krachtige hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaars 3KD tot 1600 A van Siemens bieden betrouwbare persoonlijke bescherming en wrt?hrt?R?R?R?R de hoge capaciteit van de installatie?R in de industrie, de infrastructuur en de GEB?uden. Als hoofd-, noodstop- of reparatieschakelaar schakelen lastscheiders 3KD elektrische bedrijfsmiddelen onder belasting betrouwbaar en bieden een veiligheidsscheidingsfunctie en -traject in laagspanningscircuits. 1) Betrouwbare bescherming tegen stroomstoring. 2) Robuuste techniek f?R hoge installatiebeschikbaarheid. 3) Veelf?ltig te gebruiken met variabele aansluitmogelijkheden en aandrijfmogelijkheden. 4) De gemakkelijke nabr?st aan?tZele eigenschappen door uitgebreide Zubeh?r. 5) Snelle montage op DIN-rails bij maten tot 200 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Ongecompliceerde documentatie met de handboek-configurator. 8) Geschikt voor windkracht- en zonne-energie-installaties.
