Name: Lastscheidingsschakelaar Grijs 1000 A 8x NO, 8x NC Siemens 3KD50420QE100
Brand: Siemens
SKU: 2263608
Availability: BackOrder

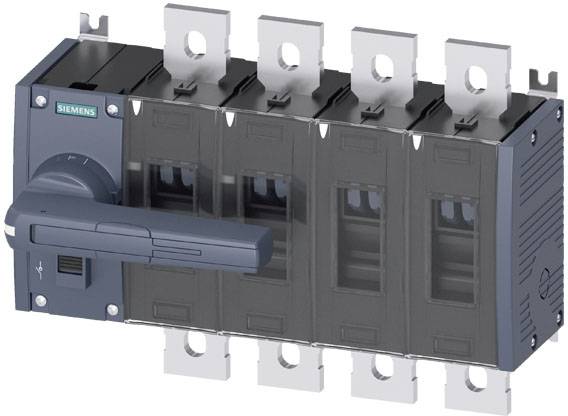

'Schakelaar van Siemens met vier polen en een zijdelingse hendel voor handmatige bediening in een industriële context.'

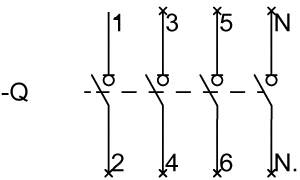

Principeschema van een elektrische stroomkring met genummerde aansluitingen 1-6 en letters N en Q, toont verbindingspunten.

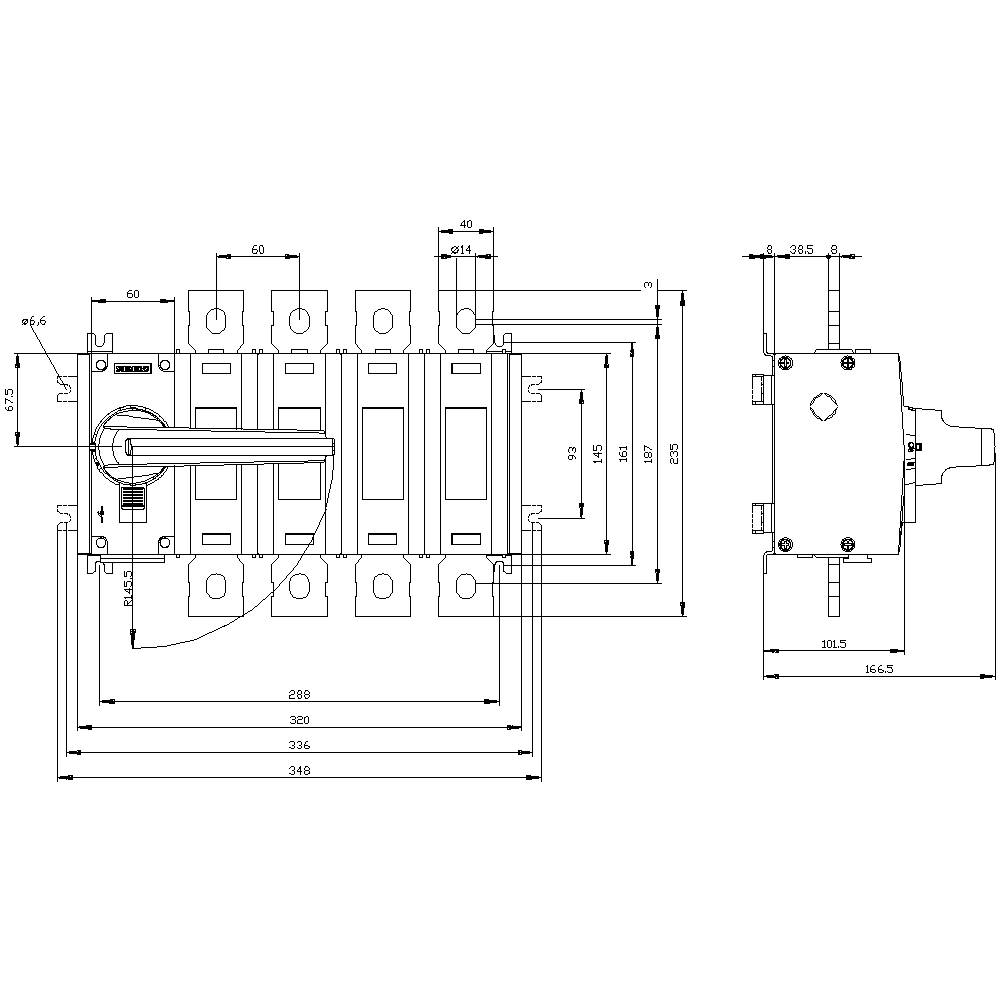

Technische tekening van een schakelaar met gedetailleerde afmetingen in millimeters, inclusief breedte, hoogte en diepte.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

1000 A

Contactsoort

8x NO

8x NC

Voedingsspanning

1000 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 2.015,00 / Stuk)

€ 2.015,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de weergave / voor schakelstandweergave handbedrijf: ON-OFF-TEST
Uitvoering van de elektrische aansluiting voor het hoofdstroomcircuit: Platte aansluiting
Maat van de lastscheidingsschakelaar: 4
Bevestigingswijze: schroefbevestiging
Vloermontage: Ja
Isolatiespanning: 1000 V
Vergrendeling: Ja
Beschermingsklasse: IP00
Omgevingstemperatuur tijdens gebruik: -25 °C - +70 °C.
Maximaal vermogensverlies: 140 W
Mechanische levensduur (schakelcycli) / typisch: 8000
Bestand tegen spanningspieken tot 12 kV

Soortnaam: Lastscheidingsschakelaar

: 8x NO
8x NC

Voedingsspanning: 1000 V/AC

Kleur (specifiek): Grijs

Aantal polen: 4

Afm.: (b x h x d) 320 x 235 x 166.5 mm

Nominale stroom: 1000 A

Nominale stroom (afgerond): 1000 A

Uitvoering: Voorwielaandrijving

Breedte: 320 mm

Hoogte: 235 mm

Diepte: 166.5 mm

: 8

: 8

: 800 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flat plug-in connection

: FALSE

: Long rotary handle

: TRUE

: TRUE

: TRUE

: 560 kW

: 30 kA

: Grey

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 1000 A

: 400 kW

: FALSE

: 1000

: Other

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2263608 Lastscheidingsschakelaar Grijs 1000 A 8x NO, 8x NC Siemens 3KD50420QE100

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263608 Lastscheidingsschakelaar Grijs 1000 A 8x NO, 8x NC Siemens 3KD50420QE100

Omschrijving

Lastscheider 1000A, maat 4, 4-polig frontaandrijving links compleet apparaat met directe aandrijving grijs platte aansluiting. Lastscheider 3KD tot 1600 A als krachtige hoofd-, noodstop- of reparatieschakelaar. Lastscheidingsschakelaars 3KD tot 1600 A van Siemens bieden betrouwbare persoonlijke bescherming en wrt?hrt?R?R?R?R de hoge capaciteit van de installatie?R in de industrie, de infrastructuur en de GEB?uden. Als hoofd-, noodstop- of reparatieschakelaar schakelen lastscheiders 3KD elektrische bedrijfsmiddelen onder belasting betrouwbaar en bieden een veiligheidsscheidingsfunctie en -traject in laagspanningscircuits. 1) Betrouwbare bescherming tegen stroomstoring. 2) Robuuste techniek f?R hoge installatiebeschikbaarheid. 3) Veelf?ltig te gebruiken met variabele aansluitmogelijkheden en aandrijfmogelijkheden. 4) De gemakkelijke nabr?st aan?tZele eigenschappen door uitgebreide Zubeh?r. 5) Snelle montage op DIN-rails bij maten tot 200 A. 6) Efficiënte techniek door uitgebreide CAx-gegevens. 7) Ongecompliceerde documentatie met de handboek-configurator. 8) Geschikt voor windkracht- en zonne-energie-installaties.
