Name: Lastscheidingsschakelaar Rood 16 mm² 25 A Siemens 3LD31540TK53
Brand: Siemens
SKU: 2263624
Availability: InStock

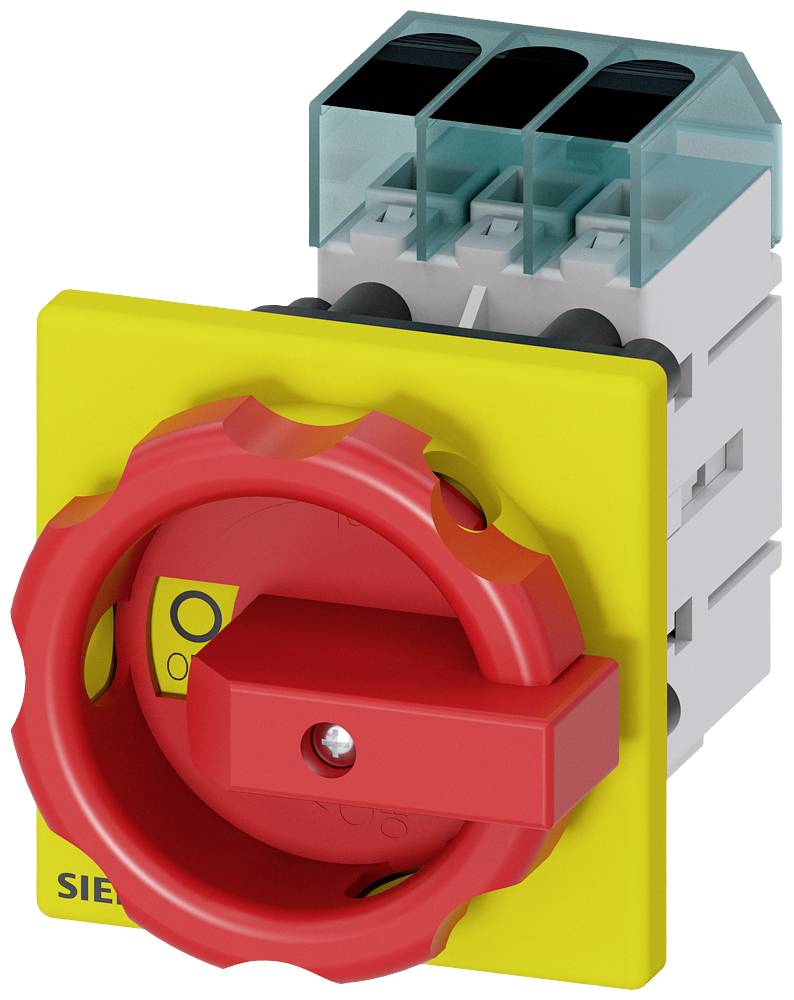

Een geel-rode hoofdschakelaar met een draaigreep, geschikt voor industriële toepassingen.

Technische tekening van een schakelaar met verschillende aanzichten en maten. Boven: Voor- en zijaanzicht. Onder: Bovenaanzicht.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

25 A

Voedingsspanning

690 V/AC

Kleur (specifiek)

Rood

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

3 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 29,99 / Stuk)

€ 29,99

incl. btw

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal schakelaars: 1
Uitvoering van de weergave / voor schakelstandweergave handbedrijf: 1 ON - 0 OFF
Uitvoering van het bedieningselement: Korte draaigreep
Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van de elektrische aansluiting / voor hulpcontacten: Frameklemmen
Uitvoering handgreep: Draaiaandrijving, rood/geel
Constructie van het apparaat: Vaste inbouw
Bevestigingswijze: Inbouwapparaat vaste inbouwtechniek
Bevestigingswijze / frontmontage met centrale bevestiging: Ja
Constructie van de schakelaar: Frontbevestigd
Bedrijfsfrequentie: 50 - 60 Hz
Geschikt voor gebruik / hoofdschakelaar: Ja
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / NOODSTOPSCHAKELAAR: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 6000
Mechanische levensduur (schakelcycli) / typisch: 100.000
Isolatiespanning: 690 V
Nettogewicht: 200 g
Productuitrusting / vergrendeling: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Beschermingsklasse IP/voorzijde: IP65
Omgevingstemperatuur tijdens gebruik: -25 °C - +55 °C.
Vermogensverlies maximaal: 3,3 W.
Verontreinigingsgraad: 3
Aantal beugelsloten / maximaal: 3
Bedrijfsvermogen / bij AC-23 A / bij 400 V: 9,5 kW
Bedrijfsvermogen / bij AC-3 / bij 690 V: 7,5 kW
Beugeldikte / de beugelsloten / maximaal: 8 mm
Permanente stroom / de voorgeschakelde zekering / conform UL: 50 A.
Permanente stroom / hulpcontact: 10 A.
Productfunctie / vergrendelbaar in UIT-stand: Ja
Schakelfrequentie / maximaal [1/h]: 50
Verliesvermogen per geleider / typisch: 1,1 W.

Soortnaam: Lastscheidingsschakelaar

Voedingsspanning: 690 V/AC

Kleur (specifiek): Rood

Doorsnede: 16 mm²

Aantal polen: 3

Afm.: (Ø x h) 22.5 mm x 60 mm

Nominale stroom: 25 A

Nominale stroom (afgerond): 25 A

Uitvoering: Noodstopschakelaar

Breedte: 36 mm

Hoogte: 60 mm

Diepte: 114 mm

Diameter: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.5 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2263624 Lastscheidingsschakelaar Rood 16 mm² 25 A Siemens 3LD31540TK53

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263624 Lastscheidingsschakelaar Rood 16 mm² 25 A Siemens 3LD31540TK53

Omschrijving

Lastscheidingsschakelaar 3LD3, IU 25 A hoofdschakelaar 3-polig nominaal werkvermogen bij AC-23 A bij 400V 9,0kW frontbevestiging basisschakelaar met centrale ochbevestiging 22,5mm Knevelaandrijving rood/geel 66x66 mm hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD3 voor het veilig uitschakelen van lasten in veel gebieden, bijv. voor draaistroommotoren, airco- en ventilatiesystemen, in besturings- of schakelkasten, met name voor kleine machines zoals zagen, compressoren, pompen, betonmachines, boormachines, frezen of houtbewerkingsmachines.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 63 A door de afsluitbaarheid van de draaiaandrijving. Veelzijdig inzetbaar dankzij internationale goedkeuringen. Een mechanische maat voor vijf elektrische bouwgroottes.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.
