Name: Lastscheidingsschakelaar Rood, Geel 3-polig 50 mm² 100 A 1x NO, 1x NC 690 V/AC Siemens 3LD27661GP53
Brand: Siemens
SKU: 1748459
Availability: BackOrder

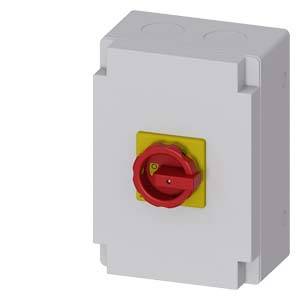

Een wit behuizing met een rode draaiknop in het midden op een gele achtergrond.

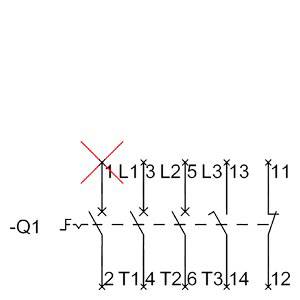

Schakelschema toont meerdere schakelaars, waarvan één gemarkeerd met een rode 'X'. Links staat '-Q1'. Verbindingen leiden naar nummers 1 tot 14.

Technische tekening van een rechthoekig apparaat met meerdere aanzichten, inclusief voor-, zij- en bovenaanzicht. Afmetingen en boringen zijn weergegeven.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

100 A

Contactsoort

1x NO

1x NC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 275,00 / Stuk)

€ 275,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsklasse: IP65
Isolatiespanning: 690 V
Bedrijfsfrequentie: 50/60 Hz
Omgevingstemperatuur: -25 °C - +55 °C
Bestand tegen spanningspieken tot 6 kV
Mechanische levensduur: 100000
Elektrische levensduur: 6000
Kleur van de elements: rood
Afmetingen van Lastscheiding schakelaar: 4
Vermogensverlies: 22.5 W

Soortnaam: Lastscheidingsschakelaar

: 1x NO
1x NC

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Kleur (specifiek): Rood
Geel

Doorsnede: 50 mm²

Aantal polen: 3

Afm.: (b x h x d) 212 x 302 x 181 mm

Nominale stroom: 100 A

Nominale stroom (afgerond): 100 A

Uitvoering: Noodstopschakelaar

Breedte: 212 mm

Hoogte: 302 mm

Diepte: 181 mm

: 30 kW

: 1

: 1

: 100 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 37 kW

: 2 kA

: Red

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 100 A

: FALSE

: 70

: Other

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal polen

Doorsnede

Nominale spanning

Nominale stroom (afgerond)

3-polig 35 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnummer:1744180

Leverbaar do. 12 nov.

Conrad Electronic

35 mm²

690 V/AC

63 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 869,00^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Siemens 3LD30101TK05

Artikelnummer:1744386

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

16 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnummer:1744384

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

16 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 1x NO, 1x NC 690 V/AC Siemens 3LD31101TK05

Artikelnummer:1703073

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnummer:1699137

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Geleidertype = L Siemens 3LD32101TK05

Artikelnummer:1741547

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnummer:1748476

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 40,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 1x NO, 1x NC 690 V/AC Siemens 3LD33101TK05

Artikelnummer:1741759

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

40 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnummer:1741757

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

40 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD34101TK05

Artikelnummer:1741792

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

63 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Documenten en downloads

Datablad

Datablad 1748459 Lastscheidingsschakelaar Rood, Geel 3-polig 50 mm² 100 A 1x NO, 1x NC 690 V/AC Siemens 3LD27661GP53

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1748459 Lastscheidingsschakelaar Rood, Geel 3-polig 50 mm² 100 A 1x NO, 1x NC 690 V/AC Siemens 3LD27661GP53

Omschrijving

SENTRON, lastscheidingsschakelaar 3LD, noodstopschakelaar, 3-polig, IU: 100 A, bedrijfsprestaties / bij AC-23 A bij 400 V: 37 kW, isolatie-inkapseling voor metrische schroefverbindingen, 1Ö, 1S, draaiaandrijving, rood/geel hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD2 voor het veilig uitschakelen van lasten in veel gebieden, zoals draaistroommotoren, airco- en ventilatiesystemen, in machines voor het bewerken en verwerken van machines en transportinstallaties, in de chemische of de voedings- en drankenindustrie.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 250 A door de afsluitbaarheid van de draaiaandrijving. Beschermingsklasse tot IP 65 met ingekapselde behuizing voor toepassingen buitenshuis. Veelzijdig en wereldwijd te gebruiken dankzij internationale IEC-, UL- en scheepsbouw-goedkeuringen.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.
