Name: Lastscheidingsschakelaar Zwart 16 mm² 25 A Siemens 3LD21220TK11
Brand: Siemens
SKU: 2263622
Availability: BackOrder

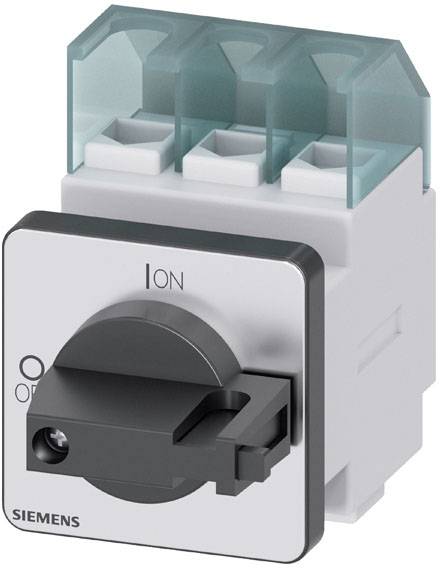

Illustratie van een Siemens-schakelaar met standen 'AAN' en 'UIT', geschikt voor het bedienen van elektrische apparaten.

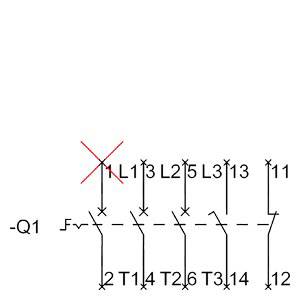

Schakelschema: Contact -Q1 met verbindingspunten 1L, 2T, 3L, 4T, 11, 12, 13, 14. Punt 1L is doorgestreept.

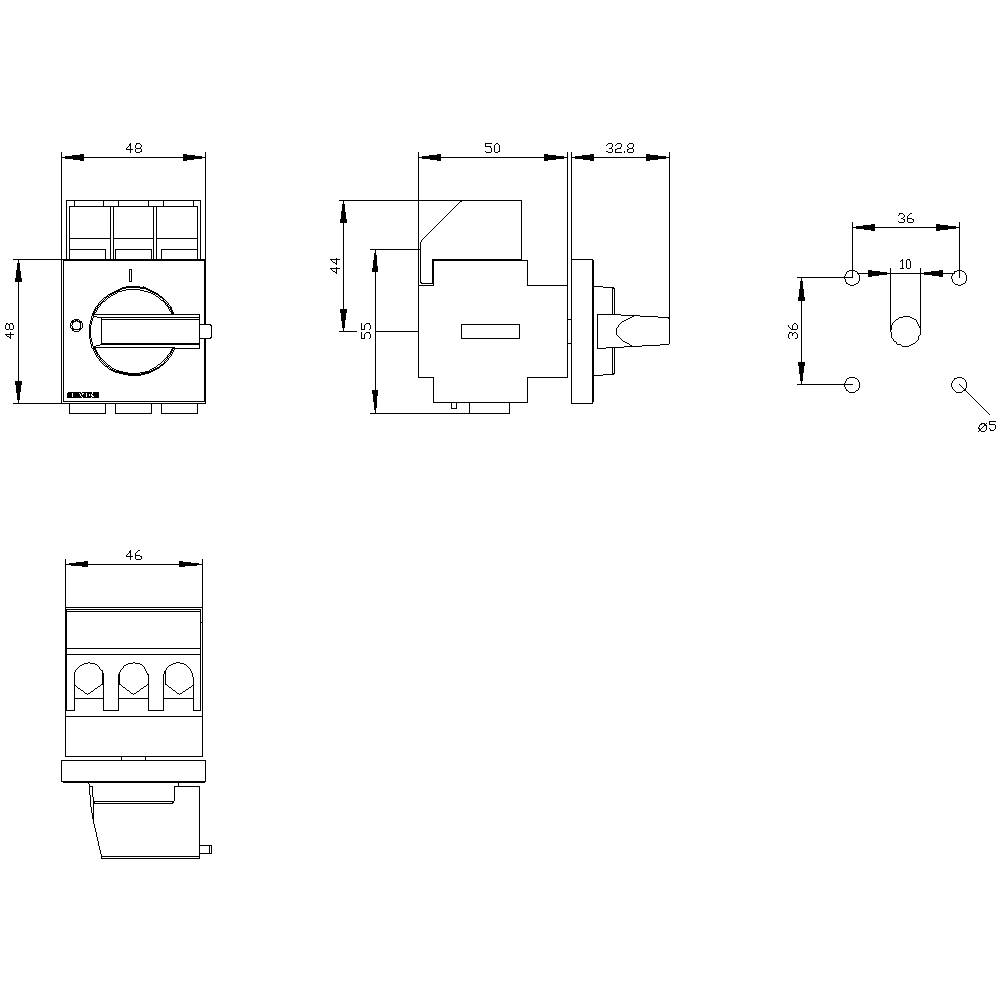

Technische tekening van een schakelaar met afmetingen: 48x48 mm frontplaat, 50 mm totale diepte, toont voor-, zij- en bovenaanzicht.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Aantal polen

Nominale stroom (afgerond)

25 A

Voedingsspanning

690 V/AC

Kleur (specifiek)

Zwart

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 5 nov.

Aantal

Stuk(s)

Totaal (€ 27,26 / Stuk)

€ 27,26

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal schakelaars: 1
Uitvoering van de weergave / voor schakelstandweergave handbedrijf: 1 ON - 0 OFF
Uitvoering van het bedieningselement: Knevel
Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van de elektrische aansluiting / voor hulpcontacten: Aansluitklemmen
Uitvoering handgreep: Knevelaandrijving, zwart
Constructie van het apparaat: Vaste inbouw
Bevestigingswijze: Inbouwapparaat vaste inbouwtechniek
Bevestigingswijze / frontmontage met 4-GATS bevestiging: Ja
Bevestigingswijze / railmontage: Ja
Type schakelaar: Vloerbevestiging met deurkoppeling
Bedrijfsfrequentie: 50 - 60 Hz
Geschikt voor gebruik / hoofdschakelaar: Ja
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Elektrische levensduur (schakelcycli) / bij AC-23 A / bij 690 V: 6000
Mechanische levensduur (schakelcycli) / typisch: 100.000
Isolatiespanning: 690 V
Nettogewicht: 186 g
Productuitrusting / vergrendeling: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Beschermingsklasse IP/voorzijde: IP65
Omgevingstemperatuur tijdens gebruik: -25 °C - +55 °C.
Vermogensverlies maximaal: 3,3 W.
Verontreinigingsgraad: 3
Aantal beugelsloten / maximaal: 2
Bedrijfsvermogen / bij AC-23 A / bij 400 V: 9,5 kW
Bedrijfsvermogen / bij AC-3 / bij 690 V: 7,5 kW
Beugeldikte / de beugelsloten / maximaal: 6 mm
Permanente stroom / de voorgeschakelde zekering / conform UL: 50 A.
Permanente stroom / hulpcontact: 10 A.
Productfunctie / vergrendelbaar in UIT-stand: Ja
Schakelfrequentie / maximaal [1/h]: 50
Verliesvermogen per geleider / typisch: 1,1 W.

Soortnaam: Lastscheidingsschakelaar

Voedingsspanning: 690 V/AC

Kleur (specifiek): Zwart

Doorsnede: 16 mm²

Aantal polen: 3

Afm.: (b x h x d) 49 x 71 x 85.5 mm

Nominale stroom: 25 A

Nominale stroom (afgerond): 25 A

Uitvoering: Hoofdschakelaar

LED-kleur: Zwart

Breedte: 49 mm

Hoogte: 71 mm

Diepte: 85.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Black

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2263622 Lastscheidingsschakelaar Zwart 16 mm² 25 A Siemens 3LD21220TK11

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2263622 Lastscheidingsschakelaar Zwart 16 mm² 25 A Siemens 3LD21220TK11

Omschrijving

SENTRON, lastscheidingsschakelaar 3LD, hoofdschakelaar, 3-polig, IU: 25 A, bedrijfsprestaties / bij AC-23 A bij 400 V: 9,5 kW, front-ented, knobselaandrijving, zwart, 4-holes bevestiging van de hand hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD2 voor het veilig uitschakelen van lasten in veel gebieden, zoals draaistroommotoren, airco- en ventilatiesystemen, in machines voor het bewerken en verwerken van machines en transportinstallaties, in de chemische of voedings- en drankenindustrie.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 250 A door de afsluitbaarheid van de draaiaandrijving. Beschermingsklasse tot IP 65 met ingekapselde behuizing voor toepassingen buitenshuis. Veelzijdig en wereldwijd te gebruiken dankzij internationale IEC-, UL- en scheepsbouw-goedkeuringen.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.

De teksten voor dit artikel zijn automatisch vertaald.
