Name: Lastscheidingsschakelaar Zwart 4-polig 185 mm² 160 A 690 V/AC Siemens 3LD23187UL01
Brand: Siemens
SKU: 1744138
Availability: BackOrder

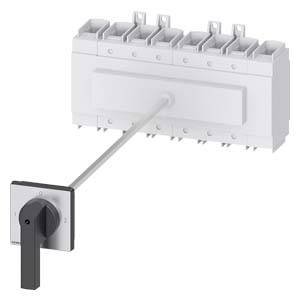

Een schakeltoestel met een lange handgreep voor handmatige bediening. Toont zes aansluitpunten aan de bovenkant van het apparaat.

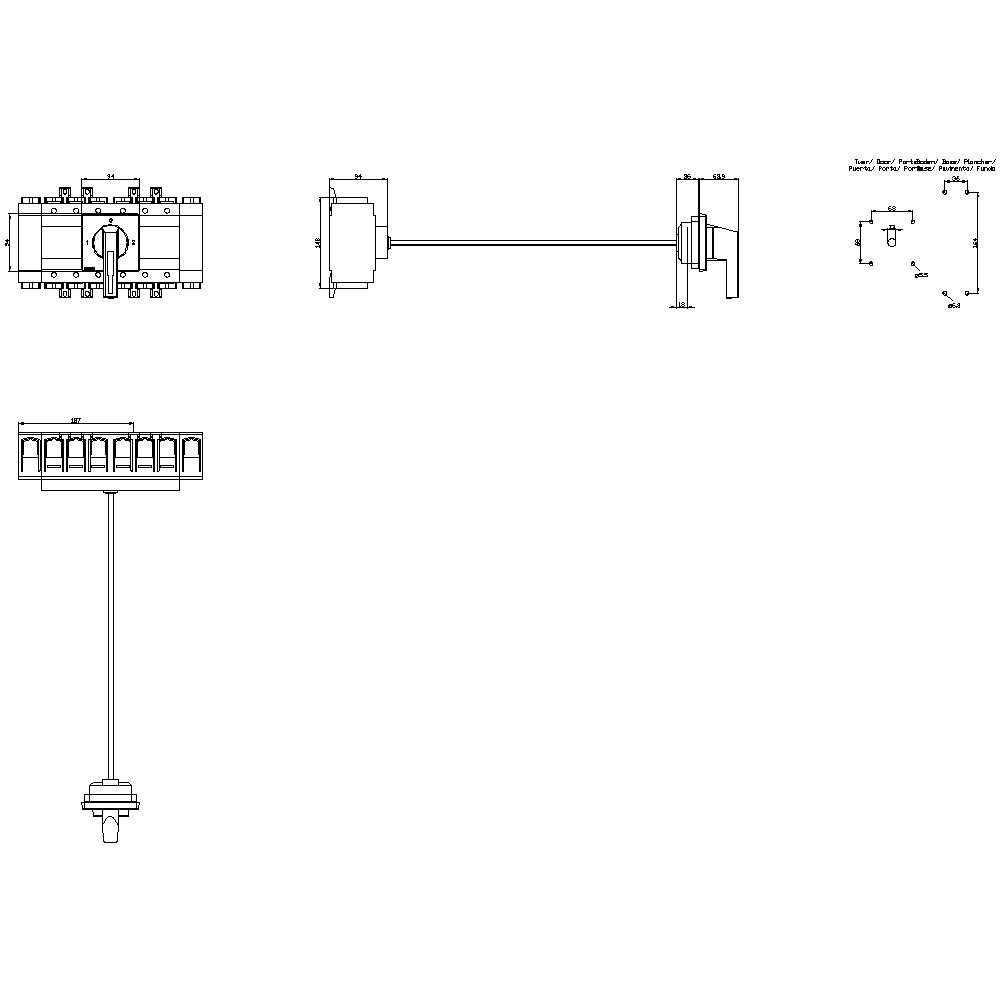

Technische tekening van een mechanisch onderdeel met meerdere aanzichten. Bevat afmetingen en benamingen van de afzonderlijke onderdelen.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

160 A

Voedingsspanning

690 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 1.145,00 / Stuk)

€ 1.145,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Veiligheidsklasse: IP65
Isolatiespanning: 690 V
Bedrijfsfrequentie: 50/60 Hz
Omgevingstemperatuur: -25 °C - +55 °C
Bestand tegen spanningspieken tot 8 kV
Mechanische levensduur: 100000
Elektrische levensduur: 6000
Kleur van de elements: zwart
Afmetingen van Lastscheiding schakelaar: 5

Soortnaam: Lastscheidingsschakelaar

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Kleur (specifiek): Zwart

Doorsnede: 185 mm²

Aantal polen: 4

Afm.: (b x h x d) 112 x 169 x 94 mm

Nominale stroom: 160 A

Nominale stroom (afgerond): 160 A

Uitvoering: Keuzeschakelaar

Breedte: 112 mm

Hoogte: 169 mm

Diepte: 94 mm

: 50 kW

: 0

: 0

: 160 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Wing knob

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: Black

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 160 A

: FALSE

: 132

: Other

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aantal polen

Doorsnede

Nominale spanning

Nominale stroom (afgerond)

3-polig 35 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD25551TP000AE8

Artikelnummer:1744180

Leverbaar do. 12 nov.

Conrad Electronic

35 mm²

690 V/AC

63 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 869,00^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 1x NO, 1x NC 690 V/AC Siemens 3LD30101TK05

Artikelnummer:1744386

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

16 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Artikelnummer:1744384

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

16 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 33,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 1x NO, 1x NC 690 V/AC Siemens 3LD31101TK05

Artikelnummer:1703073

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Artikelnummer:1699137

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

25 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 1x NO, 1x NC 690 V/AC Geleidertype = L Siemens 3LD32101TK05

Artikelnummer:1741547

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 32 A 690 V/AC Siemens 3LD32100TK05

Artikelnummer:1748476

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 40,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 1x NO, 1x NC 690 V/AC Siemens 3LD33101TK05

Artikelnummer:1741759

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

40 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Artikelnummer:1741757

Leverbaar do. 12 nov.

Conrad Electronic

16 mm²

690 V/AC

40 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,99^*

Lastscheidingsschakelaar 3-polig 16 mm² 63 A 1x NO, 1x NC 690 V/AC Siemens 3LD34101TK05

Artikelnummer:1741792

Leverbaar wo. 18 nov.

Conrad Electronic

16 mm²

690 V/AC

63 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 87,99^*

Documenten en downloads

Datablad

Datablad 1744138 Lastscheidingsschakelaar Zwart 4-polig 185 mm² 160 A 690 V/AC Siemens 3LD23187UL01

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744138 Lastscheidingsschakelaar Zwart 4-polig 185 mm² 160 A 690 V/AC Siemens 3LD23187UL01

Omschrijving

SENTRON, lastscheidingsschakelaar 3LD, omschakelaar, 4-polig, IU: 160 A, bedrijfsprestaties / bij AC-23 A bij 400 V: 75 kW, vloerbevestiging met deurkoppeling, knobaandrijving, zwart, 4-holes bevestiging van de Handb hoofd- en NOODSTOPSCHAKELAAR SENTRON 3LD2 voor het veilig uitschakelen van lasten in veel gebieden, zoals draaistroommotoren, airco- en ventilatiesystemen, in machines voor het bewerken en verwerken van machines en transportinstallaties, in de chemische of voedings- en drankenindustrie.
Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N-PE-klem of 4- polig Optimale netscheiding van 16 A tot 250 A door de afsluitbaarheid van de draaiaandrijving. Beschermingsklasse tot IP 65 met ingekapselde behuizing voor toepassingen buitenshuis. Veelzijdig en wereldwijd te gebruiken dankzij internationale IEC-, UL- en scheepsbouw-goedkeuringen.
De hoofd- en noodstopschakelaars 3LD zijn verkrijgbaar in verschillende varianten voor frontbevestiging, montageplaten, DIN-rails of verdeelkasten, naar keuze met directe of deurkoppelingsdraaiknopbediening. Bij 3LD2 zijn ook varianten voor gelijkstroomtoepassingen beschikbaar.
Hoofd- en noodstopschakelaar 3LD – geïntegreerde veiligheid voor gebruikers en systemen.
