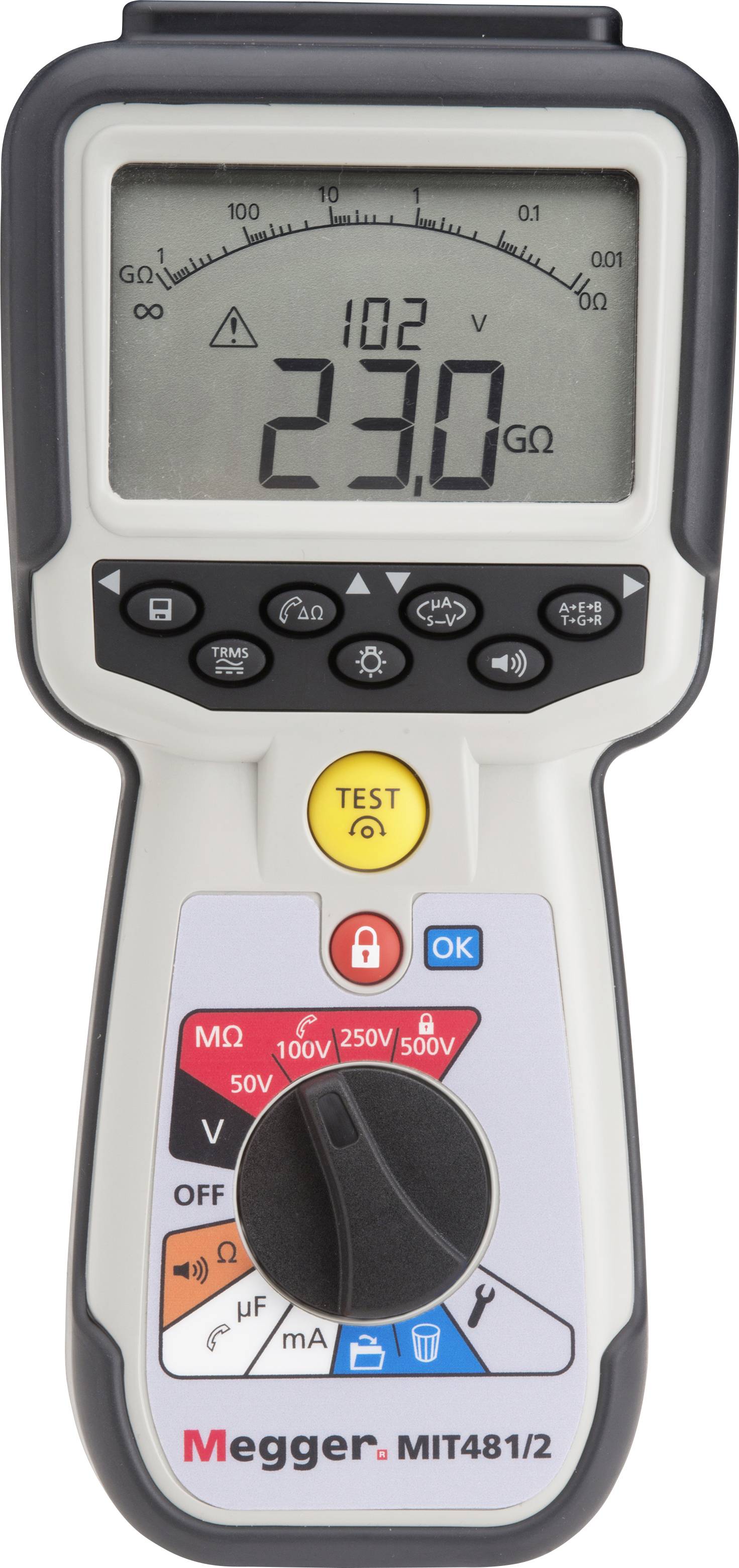

Megger MIT481/2 Isolatiemeter 50 V, 100 V, 250 V, 500 V 100 GΩ
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
12 Stuk(s)
Aantal
Totaal (€ 1.205,79 / Stuk)
€ 1.205,79
excl. btw
Gratis verzending*
Highlights & Details
MIT481/2 isolatietester
- Isolatietest tot 500 V en 100 GΩ bereik in een handmeter
- 3-aderige aansluiting voor A, B en E (punt, ring en aarde) aansluiting (nieuw)
- Beveiligde toegang tot 500 V ter bescherming tegen schade door ongevallen (nieuw)
- Oplaadbare opties voor het opladen van het net en de auto (nieuw)
- Snellere doorgangstest met een bereik van 0,01 Ω tot 1 MΩ (nieuw)
- Differentieel meetvermogen (nieuw)
- Gestabiliseerde isolatietestspanning (nieuw)
- 600 V TRMS wissel- en gelijkspanningsmeting
- Opslag van de testresultaten en Bluetooth ®-download
- CAT IV 600 V
- Weerbestendigheid - elk testapparaat is conform IP54 afgedicht en beschikt over een weerbestendige behuizing om het risico van waterbinnendringen, bijv. ook in de batterij- en veiligheidsafdekking, te verminderen.
- Robuuste behuizing - het rubber boven het vormdeel zorgt voor een ideale combinatie van schokdempende buitenbescherming en uitstekende grip in een sterk gemodificeerde ABS-behuizing. Dit leidt tot een vrijwel onverwoestbare behuizing.
- Batterijen - er zijn zes standaard alkalische AA-batterijen of oplaadbare nikkel-metaal-hydride-batterijen (NiMH) nodig, waarmee minimaal 3000 isolatietests bij 500 V mogelijk zijn.
Technische specificaties
- ISC: 200 mA R ≤ 4Ω
- Differentiaalmeting [REL]
- Leiding nul (tot 10 Ω)
- TRMS
- SPANNING AC/DC 600 V.
- Capaciteit 0,1 NF - 10 μF
- Afstand naar μF (open cirkel)
- Berekening van de REN
- Stroommeting mA AC/DC
- A/B/E- OF T/R/G-OMSCHAKELING
- Geïntegreerd geheugen
- Soortnaam
Isolatiemeter
- Testspanning
50 V
100 V
250 V
500 V
- Meetfunctie
Isolatieweerstand
Fabrieksstandaard (zonder certificaat)
- Meetbereik weerstand
10 - 100 GΩ
IP54
- Voedingsspanning
6 x batterij 1,5 V IEC LR6 AA (naar keuze NiMH-accu's)
- Afm.
(l x b x h) 22.8 x 6.3 x 10.8 cm
- Gewicht
600 g
- Weergave
Analoog
Digitaal
Akoestisch
- Frequentie (max.)
400 Hz
- Frequentie (min.)
15 Hz
- Frequentiebereik
15 Hz - 400 Hz
- Isolatieweerstand (max.)
100 GΩ
- Meetbereik spanning (max.)
500 V
- Meetbereik spanning (min.)
10 V
- Breedte
6.3 cm
- Hoogte
10.8 cm
22.8 cm
Documenten en downloads
Datablad
Datablad 3431112 Megger MIT481/2 Isolatiemeter 50 V, 100 V, 250 V, 500 V 100 GΩ
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3431112 Megger MIT481/2 Isolatiemeter 50 V, 100 V, 250 V, 500 V 100 GΩ
Omschrijving
De isolatie- en doorgangstesters uit de serie MIT480 mk2 vervangen de oorspronkelijke MIT480-serie en zijn speciaal ontwikkeld voor de telecommunicatie- en kabeltestmarkten.
De nieuwe apparaten beschikken over een herziene behuizing, een standaard en een 6-cels batterijvak met aparte toegang tot de zekeringen.
Alle apparaten zijn voor verhoogde bescherming aangegoten en bereiken beschermingsklasse IP54.
De teksten voor dit artikel zijn automatisch vertaald.
De nieuwe apparaten beschikken over een herziene behuizing, een standaard en een 6-cels batterijvak met aparte toegang tot de zekeringen.
Alle apparaten zijn voor verhoogde bescherming aangegoten en bereiken beschermingsklasse IP54.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Testspanning - 50 V, 100 V, 250 V en 500 V.
- Variabele testspanning - van 10 V tot 500 V instelbare testspanning
- 2% nauwkeurigheid van de testspanning - de uitgangsspanning wordt binnen de
- Tolerantie of binnen –0% tot +2% + 2 V gehouden.
- PASS/FAIL-weergave (GESLAAGD/MISLUKT) - afhankelijk van de spanningsgrenswaarde wordt PASS (GESLAAGD) of FAIL (NIET GESLAAGD) („99/92”) weergegeven.
- Gestabiliseerde testspanning - de spanning is door de geleiding geregeld, om
- Ervoor zorgen dat deze binnen de specificatie blijft in het gehele testbereik.
- Testspanningsindicatie - de werkelijke testspanning wordt op één
- Kleiner digitaal display en de metingen op het grotere digitale display weergegeven.
- Testbereik – isolatietest van 100 GΩ* tot 500 V.
- Weergave van het meetbereik - het spanningsbereik wordt bij de keuze weergegeven.
- Weergave van de meetspanning - de meetspanning wordt tijdens de test weergegeven.
- Analoge boog - de weergave omvat ook een analoge boog, waarmee de reactie van de bewegende spoel wordt weergegeven.
- Getemde controle - automatische controle op basis van een tijdbegrenzing.
- Siliconen kabel - kwalitatief hoogwaardige, buigbare en gebruiksvriendelijke siliconen testkabels voorkomen meetfouten in de GΩ-bereiken via 5 GΩ.
- Testblokkering - test wordt voorkomen, wanneer spanningen boven 25, 30, 50, 75 of 100 V (door de gebruiker ingesteld) tijdens de isolatietest worden vastgesteld. Standaard is 50 V.
- Isolatienummer - de zoemer kan zo worden ingesteld dat deze wordt geactiveerd als de isolatieweerstand boven de door de gebruiker vastgelegde grens stijgt. Deze kan in het instelmenu worden geconfigureerd.
- Testblokkering - de isolatietest wordt permanent geblokkeerd

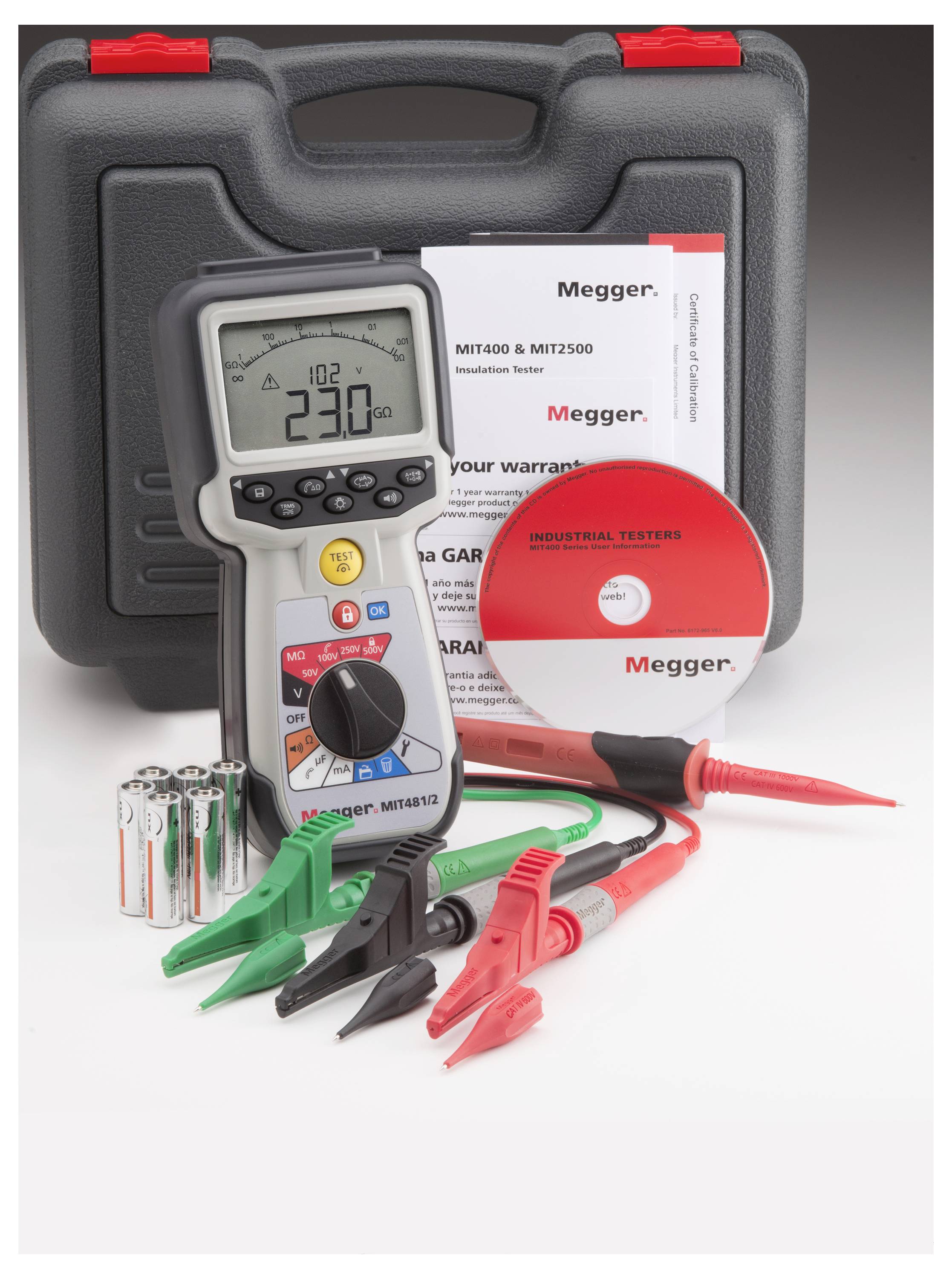

Omvang van de levering
- Rood/zwarte siliconen meetkabels met pennen en clips
- SP5 geschakelde sonde (niet MIT400/2)
- CD met informatie voor de eigenaar
- Batterijen 6 x AA alkaline
- Hardschalen koffer
Opmerkingen
Voeding: 6 x alkalische NiMH-batterijen 1,5 V-celtypen IEC LR6 (AA, MN1500, HP7, AM3 R6HP), er kunnen oplaadbare cellen worden gebruikt.
Apart te bestellen: DC-acculader type. Nr. 1004-183
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Meetapparatuur is soms landspecifiek vanwege de stekkers en/of softwarelicentie. De verschillende versies kunt u in zo'n geval herkennen aan de landcode (NL, B, D, FR, etc.) in de typeaanduiding.
