Megger PVK350 Fotovoltaïsche meetset

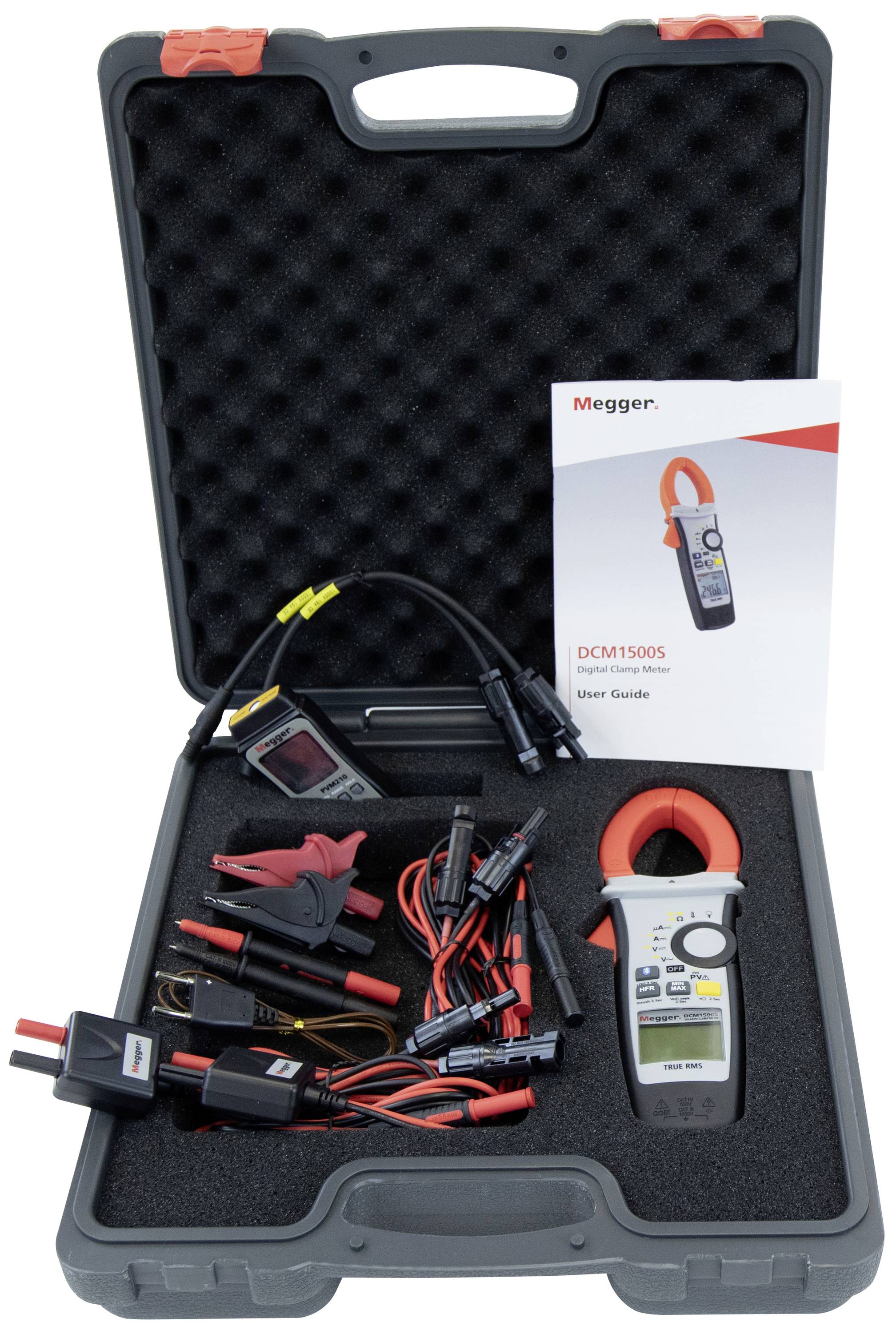

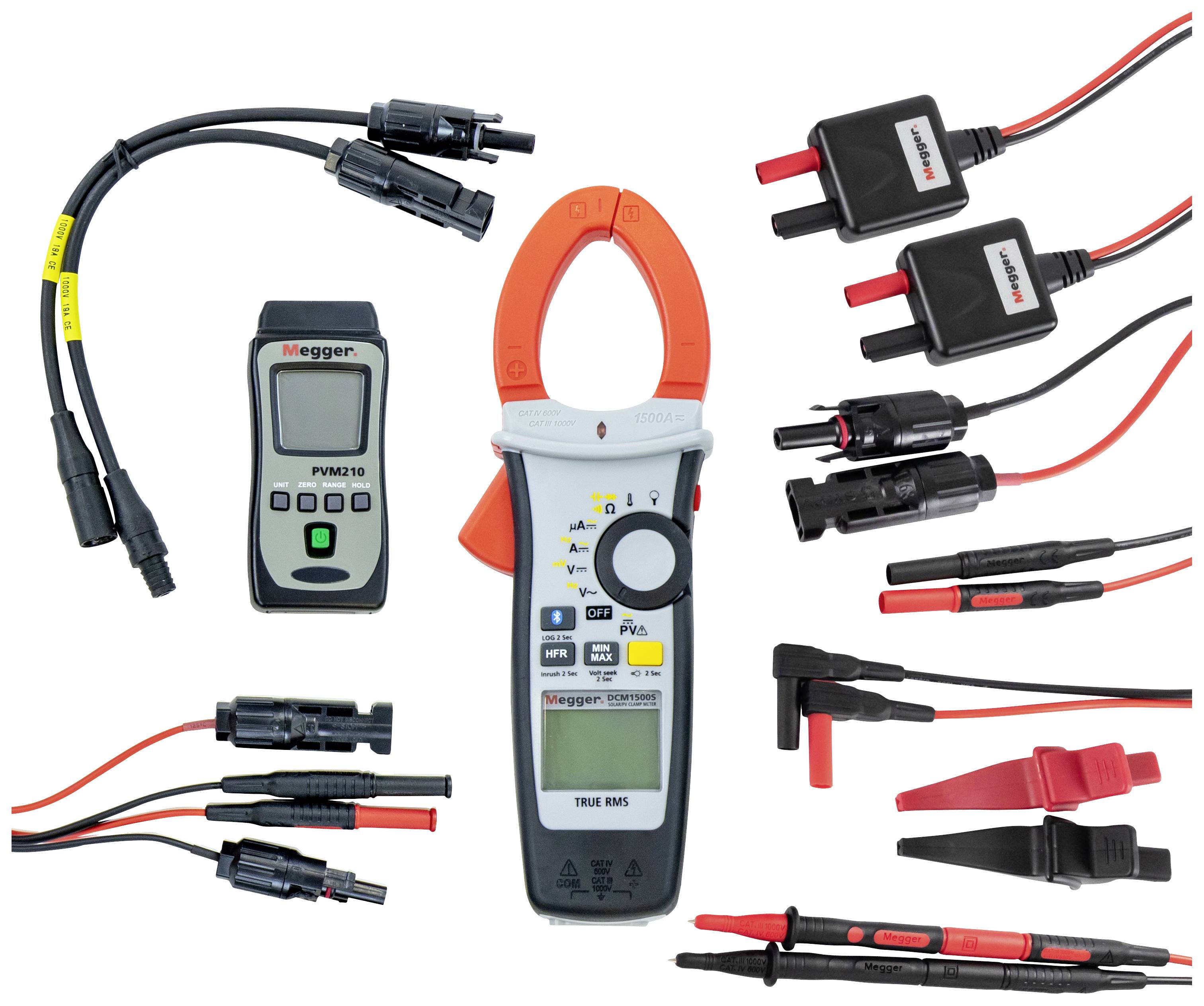

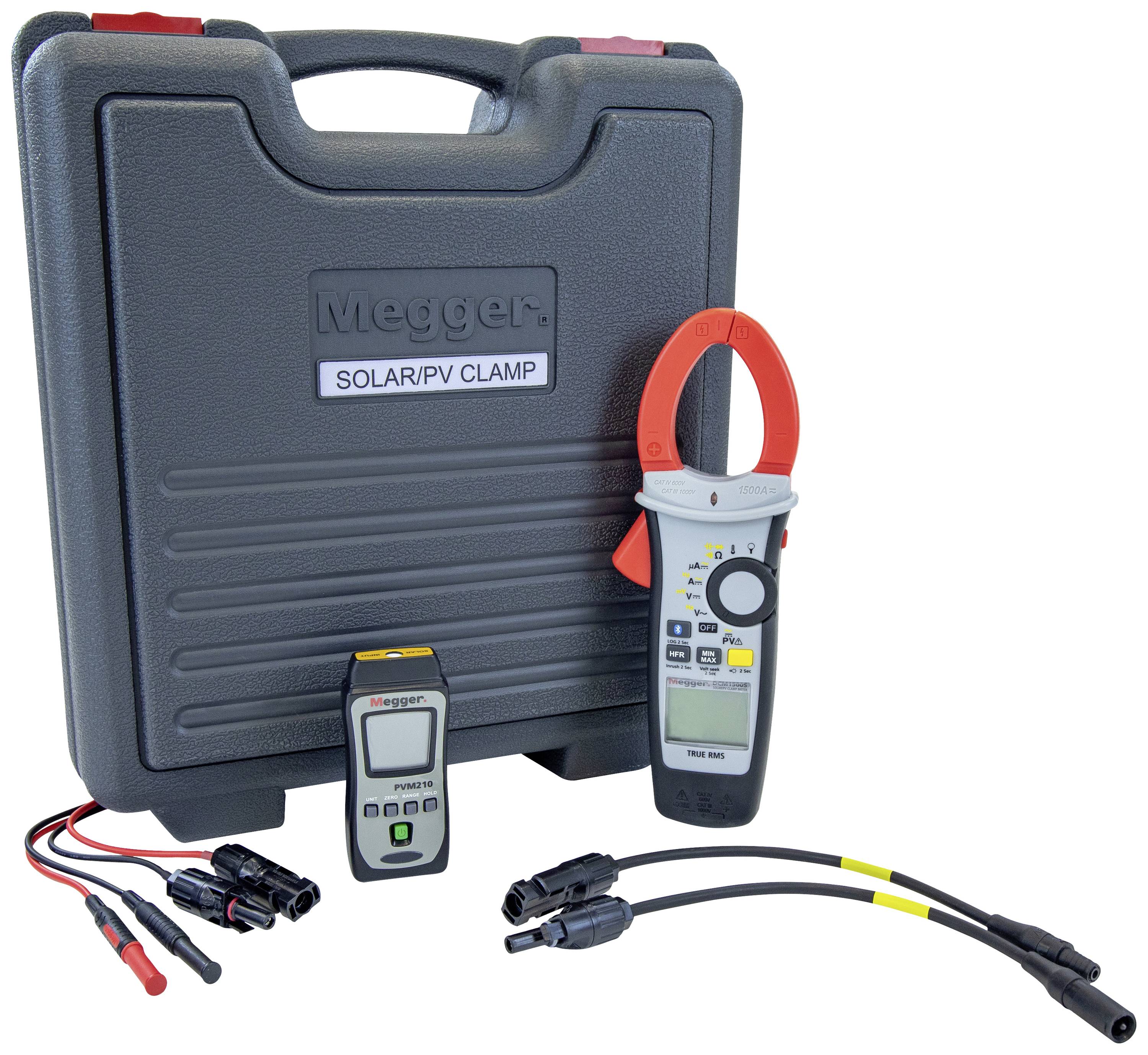

Als een fotovoltaïsche installatie wordt geïnstalleerd, getest en in gebruik wordt genomen, is extra uitrusting nodig. Deze vormt een aanvulling op de gebruikelijke testapparaten van elektriciens. In de fotovoltaïsche kit PVK350 is deze extra uitrusting in de vorm van het AC/DC-Solar-meetapparaat met klembekken DCM1500S en het stralingssterktemeter PVM210 meegeleverd. Bovendien zijn er een aantal speciale PV-meetkabels aanwezig. Dit alles wordt geleverd in een enkele transportkoffer met harde schaal.

Stralingssterktemeter PVM210
Weergave: 30,75-cijferig LCD
Bereik: 1999 W/m2/634 BTU/(ft2m * h)
Nauwkeurigheid: In het algemeen binnen ± 10 W/m2/ ±3 BTU/(ft2m * h)
Resolutie: 0,1 W/m2/0,1 BTU/(ft2m * h)
Afmetingen: (H x b x d) 134 mm x 48 mm x 27 mm
Gewicht: (Ca.) 90 g
Batterijen: 2x AAA

Solar-meetapparaat DCM1500S
Weergave: 6000 quantiseringsniveaus
Spanning (DC): 1000 V.
Spanning (AC): 1000 V.
PV-spanning (DC): 2000 V (bij gebruik van de kabelsets PVHV1 of PVHV2)
PV-spanning (AC): 1500 V (bij gebruik van de kabelsets PVHV1 of PVHV2)
DC mV: 600,0 mV
AC/DC-μA-bereik: 4000 μA
STROOM (DC/AC): 1500 A.
Frequentie: 10,0 kHz
Weerstand: 600,0 kΩ
Diode: 1,5 V.
Capaciteit: 1000 μF
Temperatuur: -40 °C tot +400 °C.

PV-meetkabels
(4 mm-) PVHV1-leidingen: 2000 V DC/1500 V AC
PVHV2-, (MC4PV-)LEIDINGEN: 2000 V DC/1500 V AC
Maximale stroom: 19 ampère
Maximale spanning: 1000 V.
