Name: Molex 877131001 Female header, inbouw (standaard) Totaal aantal polen 22 Rastermaat: 1.27 mm 1 stuk(s)
Brand: Molex
SKU: 2450421
Availability: InStock

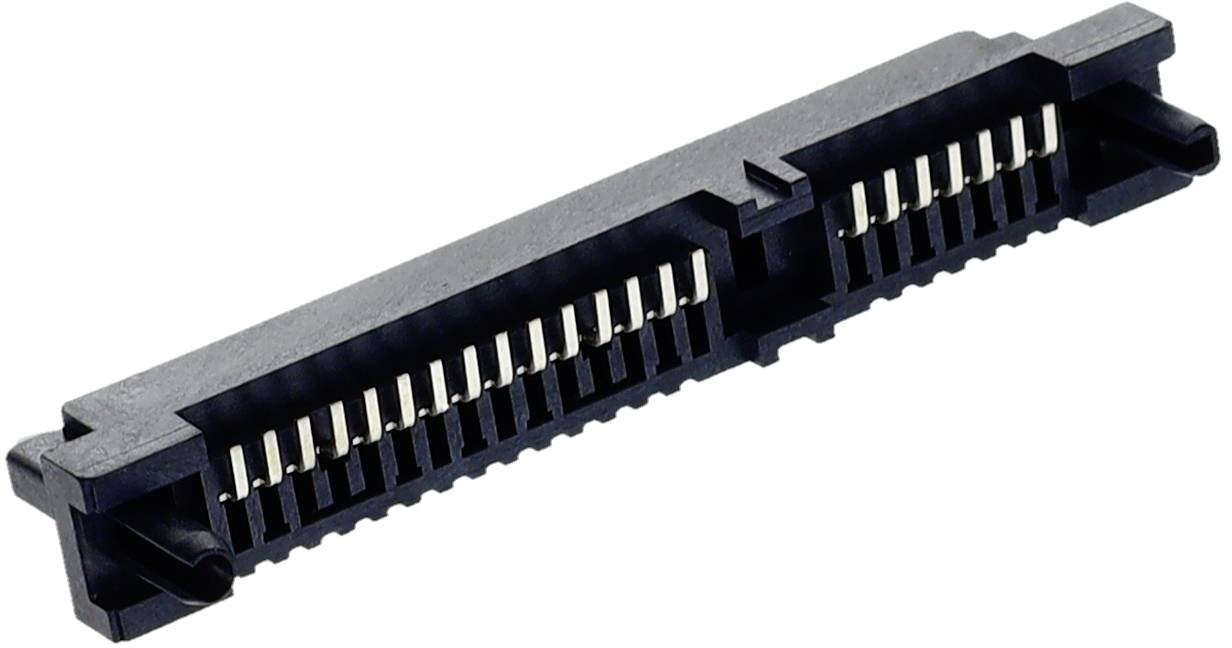

Molex 877131001 Female header, inbouw (standaard) Totaal aantal polen 22 Rastermaat: 1.27 mm 1 stuk(s)-0

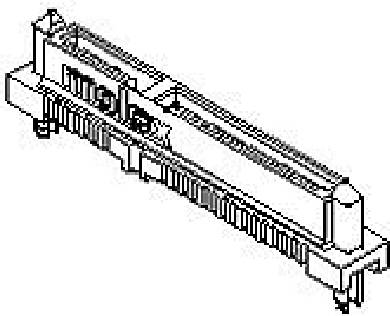

Een gedetailleerde technische tekening van een elektrische stekkerverbinding met pinnen en kunststof behuizing, zijaanzicht in perspectief.

1/2

Afbeelding vergelijkbaar

Soortnaam

Female header, inbouw (standaard)

Aantal rijen

Rastermaat (RM)

1.27 mm

Totaal aantal polen

Verpakkingswijze

Tray

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 29 okt.

384 Stuk(s) (Zolang de voorraad strekt)

Aantal

Stuk(s)

Totaal (€ 1,29 / Stuk)

€ 1,29

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Content: 1 ST
De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

Please review product datasheet for further information.

: Tray

Soortnaam: Female header, inbouw (standaard)

Aantal rijen: 1

Bijzonderheden: Met vergrendeling

Rastermaat (RM): 1.27 mm

Aantal polen per rij: 22

Totaal aantal polen: 22

Nominale stroom: 1.5 A

Nominale stroom (afgerond): 1.5 A

Inhoud: 1 stuk(s)

Aansluiting: SMT

Coatingdikte print: 2.54 µm

Coatingdikte connect: 0.762 µm

Materiaal (behuizing): Thermoplast, zeer temperatuurvast

Fabrikantnr.: 877131001

Contactmateriaal: Koperlegering

Contactoppervlak print: Tin

Contactoppervlak connect: Goud

Nominale spanning: 30 V

Conform RoHS: Ja

Insteekrichting: Loodrecht op de printplaat

Max. temperatuur: +105 °C

Min. temperatuur: -40 °C

Type: Molex MOL DataCom & Specialty

Engineering Part No: 87713-1001

Engineering Series Name: SATA SMT Std Ht Rcpt

Engineering Series No: 87713

Documenten en downloads

Datablad

Datablad 2450421 Molex 877131001 Female header, inbouw (standaard) Totaal aantal polen 22 Rastermaat: 1.27 mm 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2450421 Molex 877131001 Female header, inbouw (standaard) Totaal aantal polen 22 Rastermaat: 1.27 mm 1 stuk(s)

Schakelschema

Schakelschema 2450421 Molex 877131001 Female header, inbouw (standaard) Totaal aantal polen 22 Rastermaat: 1.27 mm 1 stuk(s)

Omschrijving

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free

Omschrijving

1.27mm Pitch Serial ATA Host Receptacle, Surface Mount, Vertical, Standard Height, with 3.70mm Plastic Locating Peg, 0.76µm Gold (Au) Selective Plating, 22 Circuits, Lead-Free
