Motrona 6967.5150 Digitaal display
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 503,31 / Stuk)
€ 503,31
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Control-ingangen – aantal: 5
- Control-ingangen – reactietijd: 1 ms
- Control-ingangen – belasting: Max. 2 mA bij 24 VDC
- Control-uitgangen – aantal: 4
- Besturingsuitgangen – reactietijd: Ca. 50 ms
- Behuizing – materiaal: ABS, UL 94 V-0
- Behuizing – montage: Paneelinbouw
- Aansluitingen – aansluitmethode: Schroefklemmen, 1,5 mm² / AWG 16
- Control-uitgangen – uitgangsstroom: Max. 200 mA
- Omgevingstemperatuur – bedrijf: -20°C … +60°C niet biddend
- Voeding DC – veiligheidsschakeling: Bescherming tegen verkeerde polariteit
- Voeding DC – stroomverbruik: Ca. 100 mA (onbelast)
- Beveiliging – extern: T 0,5 A.
- Voedingsspanning AC – (optie AC) stroomverbruik: Ca. 3 VA (onbelast)
- Voeding AC – beveiliging extern: T 0,1A
- Hulpspanningsuitgang – bij DC-voeding: 24 V DC (ca. 1 V kleiner dan ingangsspanne), max. 250 mA of 5 V DC (± 15%), max. 250 mA
- Hulpspanningsuitgang – bij AC-voeding: 24 V DC (± 15%) (max. 150 mA tot 45 °C / 80 mA vanaf 45 °C) of 5 V DC (± 15%), max. 250 mA
- Hulpspanningsuitgang – EtherCAT®-interface aansluiting: 2 Ethernet-poorten RJ45 met galvanische scheiding
- Hulpspannings-uitgang (1 ECAT IN / 1 ECAT OUT) - gegevensoverdrachtssnelheid: 100 Mbit/s full duplex
- Hulpspannings-uitgang (1 ECAT IN / 1 ECAT OUT) – communicatie: EtherCAT®-sub-apparaat met COE (CANopen over EtherCAT®) 1 zend-procesgegevensobject (TxPDO) en 1 ontvanger-procesgegevensobject (RxPDO) met vaste mapping
- Control-ingangen – formaat: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Analoge uitgang – configuratie: Stroom- of spanningsuitgang
- Analoge uitgang – (optie AO/AR) spanningsuitgang: -10…+10 V (max. 2 mA)
- Analoge uitgang – stroomuitgang: 0/4 … 20 mA (belasting max. 270 ohm)
- Analoge uitgang – resolutie: 16 bits
- Analoge uitgang – reactietijd: Ca. 50 ms
- Besturingsuitgangen – (optie AO/AR/CO/CR) formaat / niveau: 5 … 30 V (afhankelijk van de spanning op COM+), PNP
- Relaisuitgangen – aantal: 2
- Relaisuitgangen – (optie RL) configuratie: Wisselaar (potentiaalvrij)
- Relaisuitgangen – AC-schakelvermogen: Max. 250 VAC / 3 A / 750 VA
- Relaisuitgangen – DC-schakelvermogen: Max. 150 VDC / 2 A / 50 W
- Relaisuitgangen – reactietijd: Ca. 50 ms
- Relaisuitgangen – seriële interface: Formaat (optie A0/CO): RS232 (optie AO/AR/CO/CR) formaat (optie AR/CR) RS485
- Relaisuitgangen – baudrate: 9600, 19200 of 38400 baud
- Relaisuitgangen – protocol: Lecom of Modbus RTU
- Weergave – type: Grafisch LCD met backlight
- Weergave – weergavegebied: 8 decades plus voorteken (-9999999999 … 99999999) 13 mm
- Weergave – cijferhoogte (single + Dual): 26 mm cijferhoogte (groot display) rood/groen/geel (omschakelbaar)
- Weergave – kleur: Touchscreen (resistief)
- Behuizing – hals (B x H): 91 x 43 mm
- Omgevingsomstandigheden hoogte: Max. 2000 m boven zeeniveau
- Soortnaam
Digitaal display
- Type
6967.5150
- Display-technologie
LCD
IP65 (voorzijde) / IP20 (achterzijde)
- Weergave (counts)
-99999999
- Afm.
(l x b x h) 116 x 96 x 48 mm
- Gewicht
200 g
- Max. voedingsspanning
230 V/AC
30 V/DC
- Min. voedingsspanning
115 V/AC
18 V/DC
- Displayverlichting
Rood
Groen
Geel
- Breedte
96 mm
- Hoogte
48 mm
116 mm
- Interfaces
RJ45
RJ45
- Cijferhoogte
26 mm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3805208 Motrona 6967.5150 Digitaal display
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3805208 Motrona 6967.5150 Digitaal display
Omschrijving

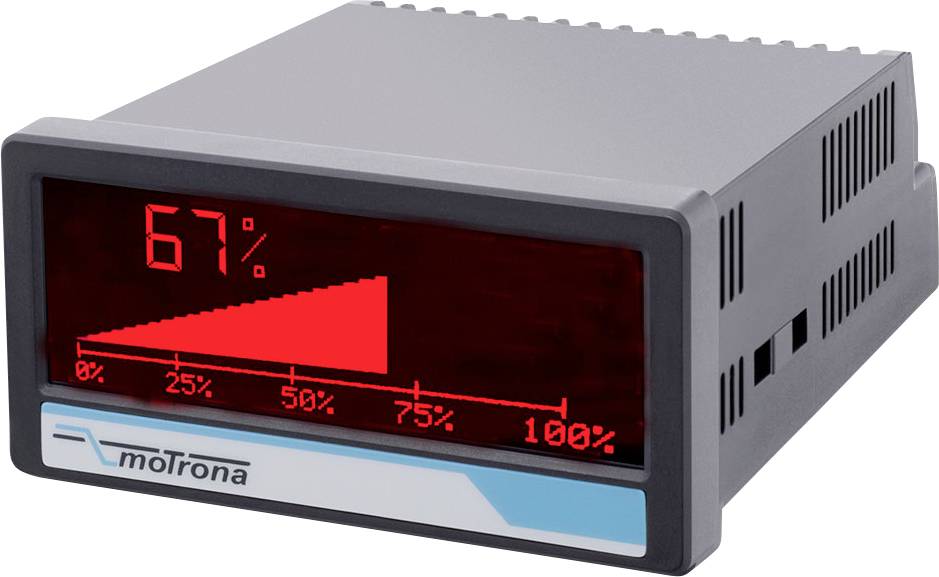

De EtherCAT-weergave registreert, verwerkt, analyseert, visualiseert en verzendt procesgegevens. Dankzij de veelzijdige interface kan het apparaat tijdens het gebruik worden geconfigureerd en geschaald en parallel aan de overdracht van statusinformatie. Met het resistieve touchscreen, het meerkleurige grafische display (rood, groen, geel) en een geïntegreerde staafdiagram is de weergave ideaal geschikt als on-site weergave-apparaat.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- EtherCAT-interface
- 5 stuuringangen voor externe activering
- voedingsspanning 18 ... 30 VDC
- standaard inbouwbehuizing met 96 x 48 mm en beschermingsklasse IP65
- helder en contrastrijk grafisch display met gebeurtenisafhankelijke kleurvarianten
- emulatie van een 7-segments weergave met symbolen, eenheden en bargrafische weergave
- intuïtieve en eenvoudige parametrisering door platte tekst en touchscreen
Omvang van de levering
- Gebruiksaanwijzing
