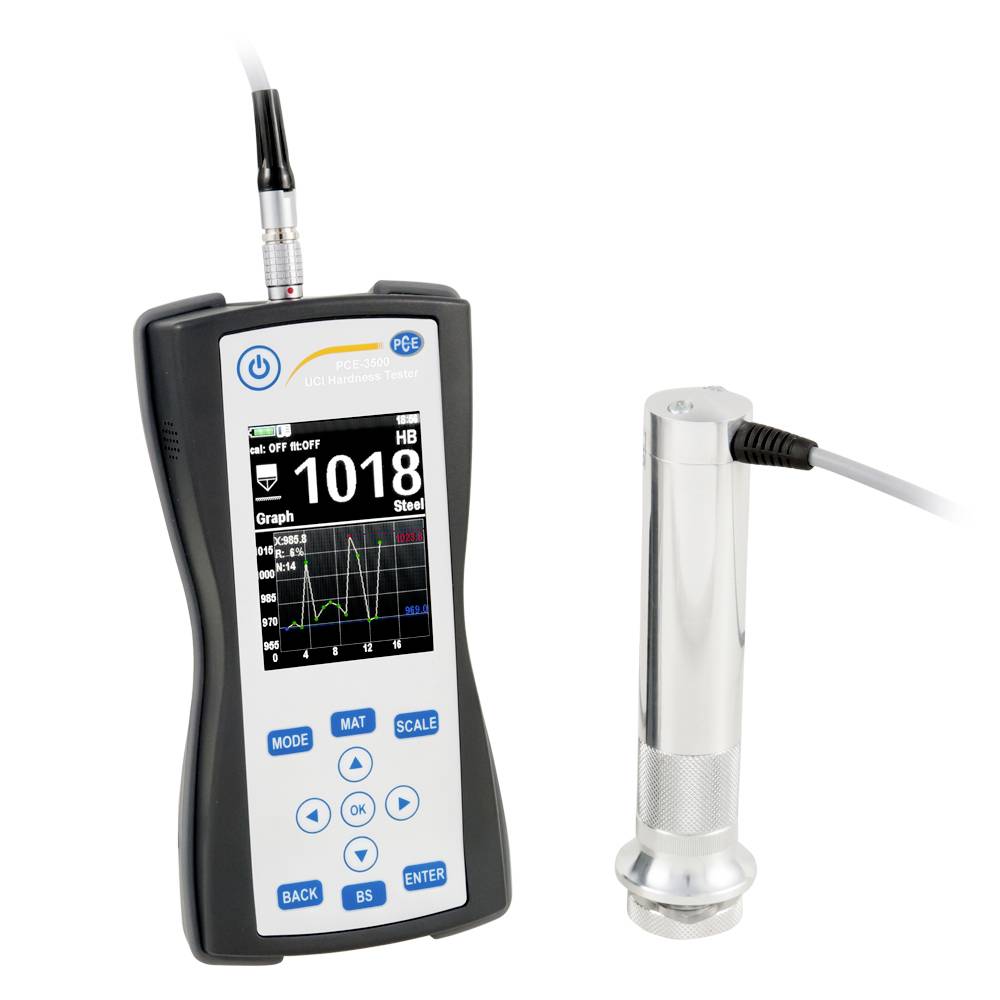

PCE Instruments PCE-3500-98 Hardheidsmeter Brinell, Vickers, UCI, Rockwell, Leeb, Treksterkte (MPa)

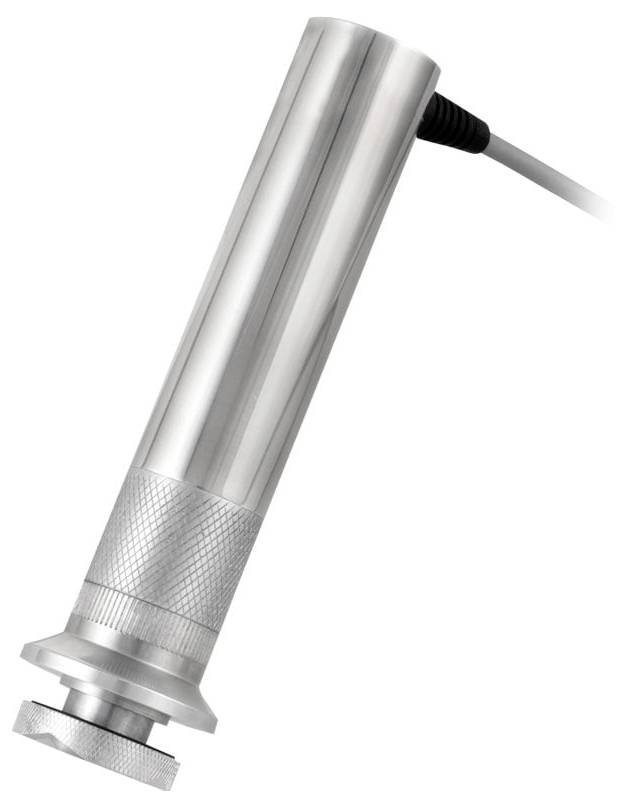

De ultrasone hardheidsmeter dient voor de niet-destructieve hardheidsmeting van metalen componenten. De ultrasone hardheidsmeter werkt volgens de Ultrasonic-contact-impedantie. Bij de UCI-procedure wordt een Vickers-diamant op de testsonde met eigen resonantie gestimuleerd. Door het indrukken van de testsonde wordt de trillingsfrequentie afhankelijk van de hardheid van het oppervlak en afhankelijk van de E-module van de werkkoffer en het contactoppervlak gedempt. Uit de resulterende frequentieverschuiving kan met inachtneming van een materiaalkarakteristiek de hardheid van het oppervlak worden bepaald.

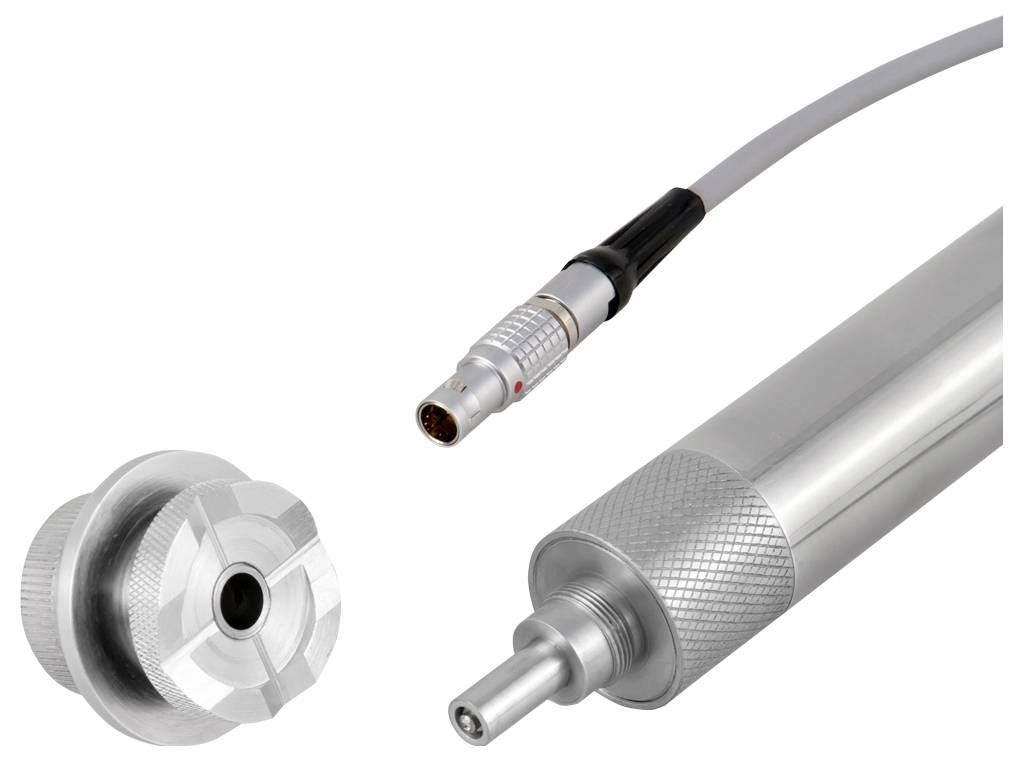

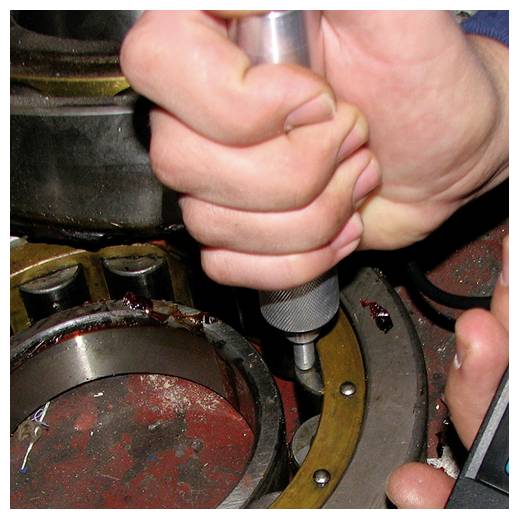

De ultrasone hardheidsmeter werkt niet-destructief. Er ontstaat weliswaar een microscopisch kleine indruk in het oppervlak, met het oog is deze in het algemeen niet zichtbaar. Vanwege de geringe indringingsdiepte van de Vickers-diamant is de ultrasone hardheidsmeter bijzonder geschikt voor randgelaagde componenten zoals die bijv. bij het nitrieren of inductieharden ontstaan. Typische toepassingen zijn te vinden bij stansgereedschap, persen, dunwandige onderdelen, tandwielen, turbinebladen, Nokkenasnaden of lasnaden. De ultrasone hardheidsmeter is echter ook geschikt voor vele andere toepassingen op het gebied van hardheidscontrole. Dankzij verwisselbare sondes met verschillende aandrukkrachten kunnen verschillende toepassingen worden afgedekt.

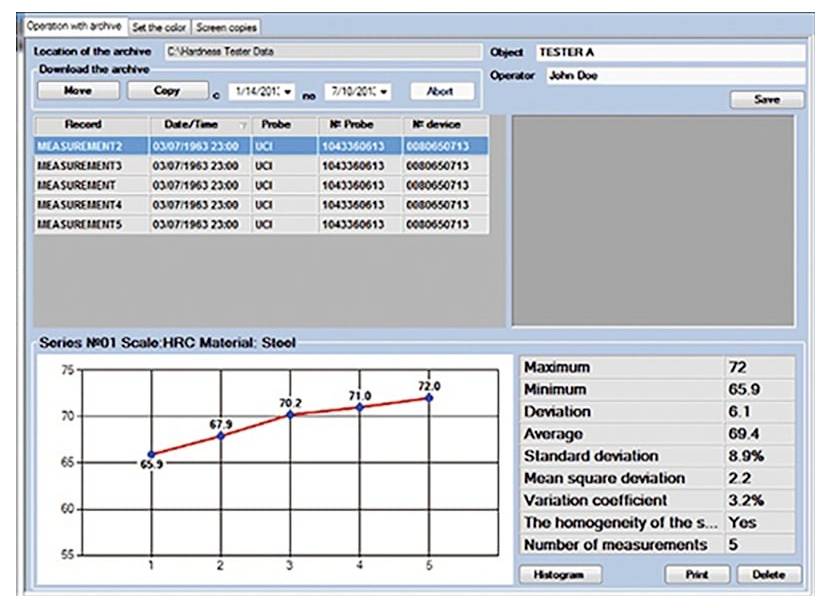

Na meting van de hardheid van een onderdeel toont het ultrasone hardheidsapparaat verschillende statistische waarden zoals min./max. En gemiddelde waarden. Ook kunnen standaarddeviatie en andere coëfficiënt worden bepaald, ook de weergave van een histogram is mogelijk. Omdat de ultrasone hardheidsmeter over een intern geheugen beschikt, kan de analyse van de meetgegevens na de meting via software plaatsvinden.
